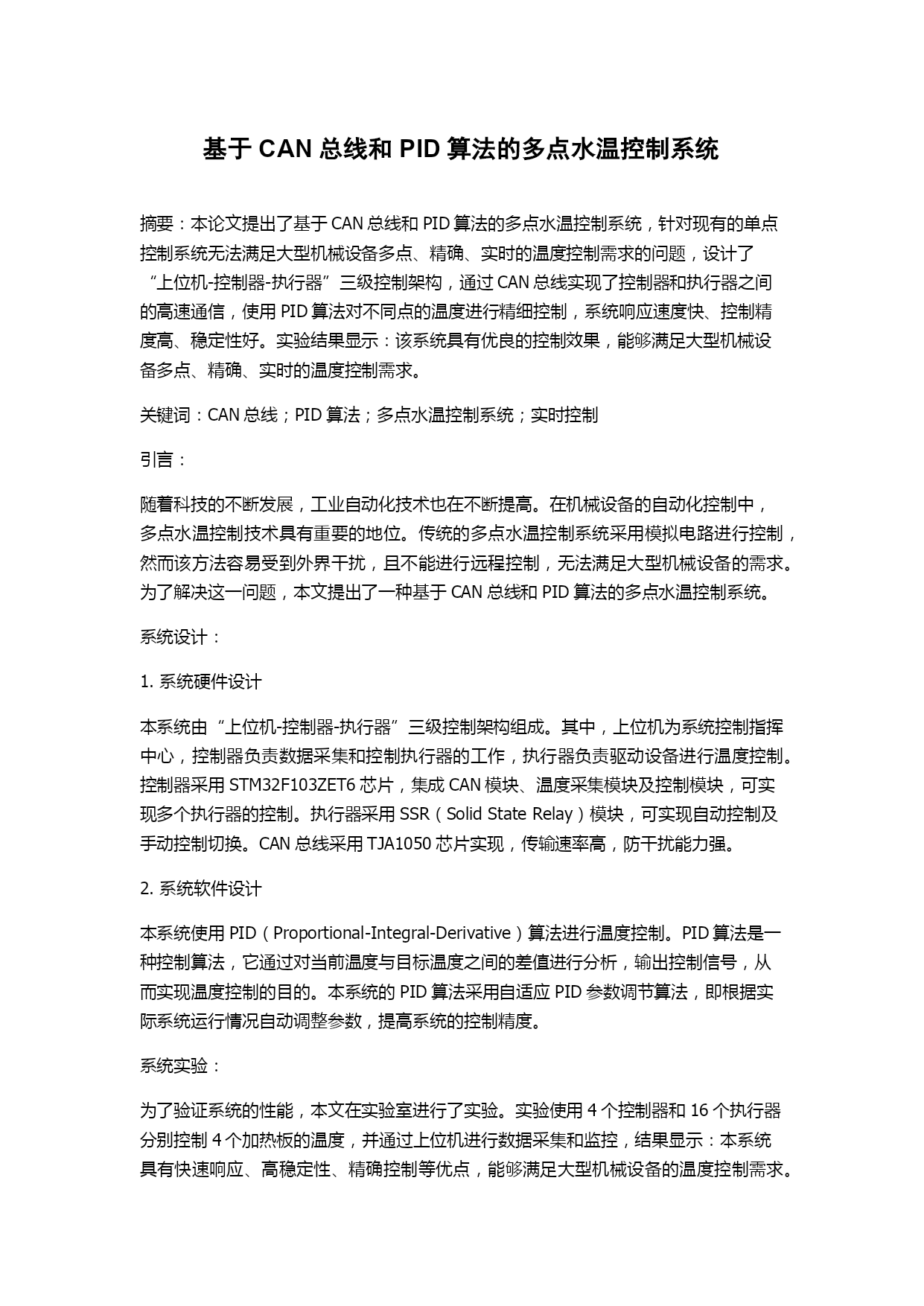

基于CAN总线和PID算法的多点水温控制系统
摘要：本论文提出了基于CAN总线和PID算法的多点水温控制系统，针对现有的单点控制系统无法满足大型机械设备多点、精确、实时的温度控制需求的问题，设计了“上位机-控制器-执行器”三级控制架构，通过CAN总线实现了控制器和执行器之间的高速通信，使用PID算法对不同点的温度进行精细控制，系统响应速度快、控制精度高、稳定性好。实验结果显示：该系统具有优良的控制效果，能够满足大型机械设备多点、精确、实时的温度控制需求。
关键词：CAN总线；PID算法；多点水温控制系统；实时控制
引言：
随着科技的不断发展，工业自动化技术也在不断提高。在机械设备的自动化控制中，多点水温控制技术具有重要的地位。传统的多点水温控制系统采用模拟电路进行控制，然而该方法容易受到外界干扰，且不能进行远程控制，无法满足大型机械设备的需求。为了解决这一问题，本文提出了一种基于CAN总线和PID算法的多点水温控制系统。
系统设计：
1.系统硬件设计
本系统由“上位机-控制器-执行器”三级控制架构组成。其中，上位机为系统控制指挥中心，控制器负责数据采集和控制执行器的工作，执行器负责驱动设备进行温度控制。控制器采用STM32F103ZET6芯片，集成CAN模块、温度采集模块及控制模块，可实现多个执行器的控制。执行器采用SSR（SolidStateRelay）模块，可实现自动控制及手动控制切换。CAN总线采用TJA1050芯片实现，传输速率高，防干扰能力强。
2.系统软件设计
本系统使用PID（Proportional-Integral-Derivative）算法进行温度控制。PID算法是一种控制算法，它通过对当前温度与目标温度之间的差值进行分析，输出控制信号，从而实现温度控制的目的。本系统的PID算法采用自适应PID参数调节算法，即根据实际系统运行情况自动调整参数，提高系统的控制精度。
系统实验：
为了验证系统的性能，本文在实验室进行了实验。实验使用4个控制器和16个执行器分别控制4个加热板的温度，并通过上位机进行数据采集和监控，结果显示：本系统具有快速响应、高稳定性、精确控制等优点，能够满足大型机械设备的温度控制需求。

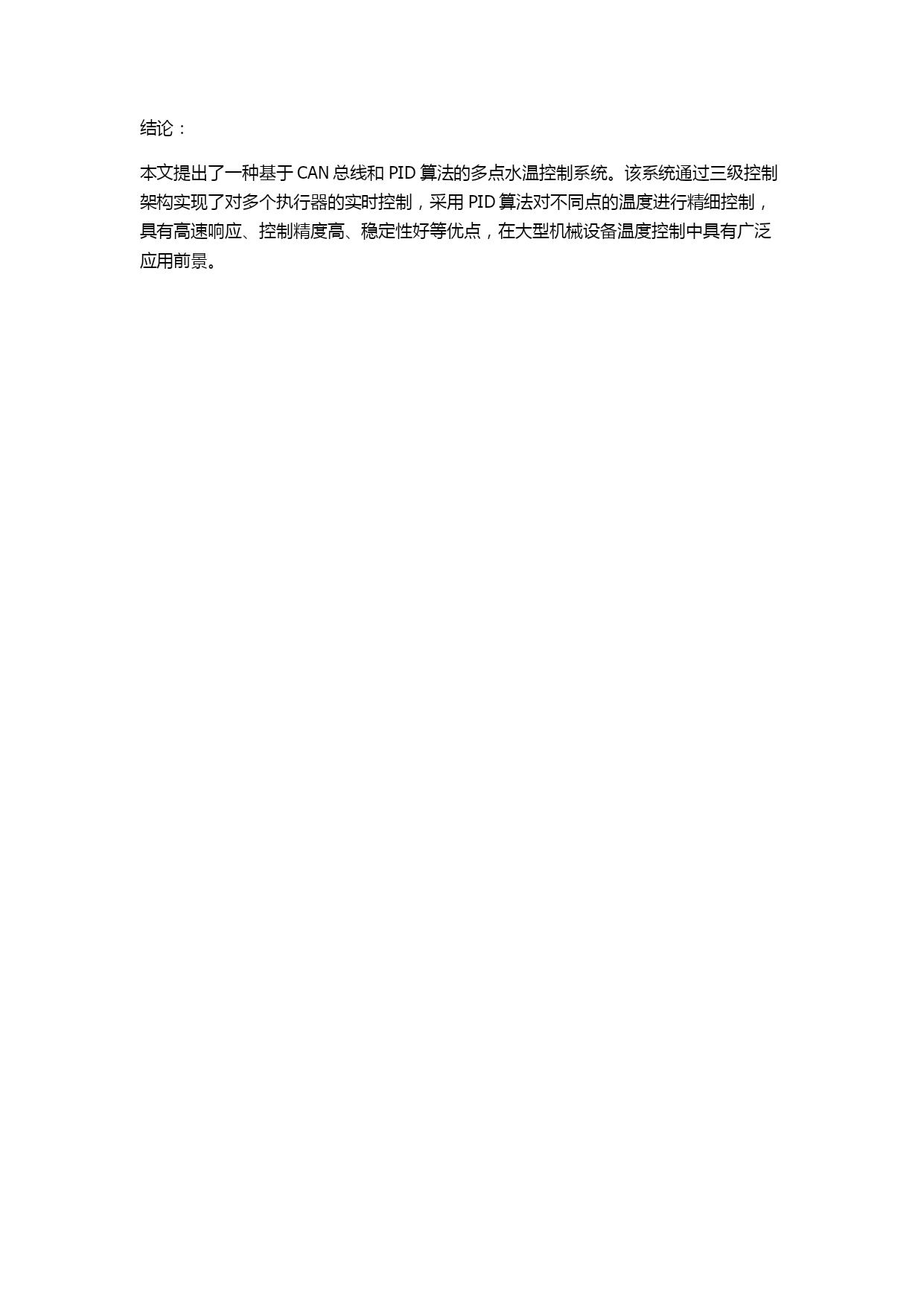

结论：
本文提出了一种基于CAN总线和PID算法的多点水温控制系统。该系统通过三级控制架构实现了对多个执行器的实时控制，采用PID算法对不同点的温度进行精细控制，具有高速响应、控制精度高、稳定性好等优点，在大型机械设备温度控制中具有广泛应用前景。
