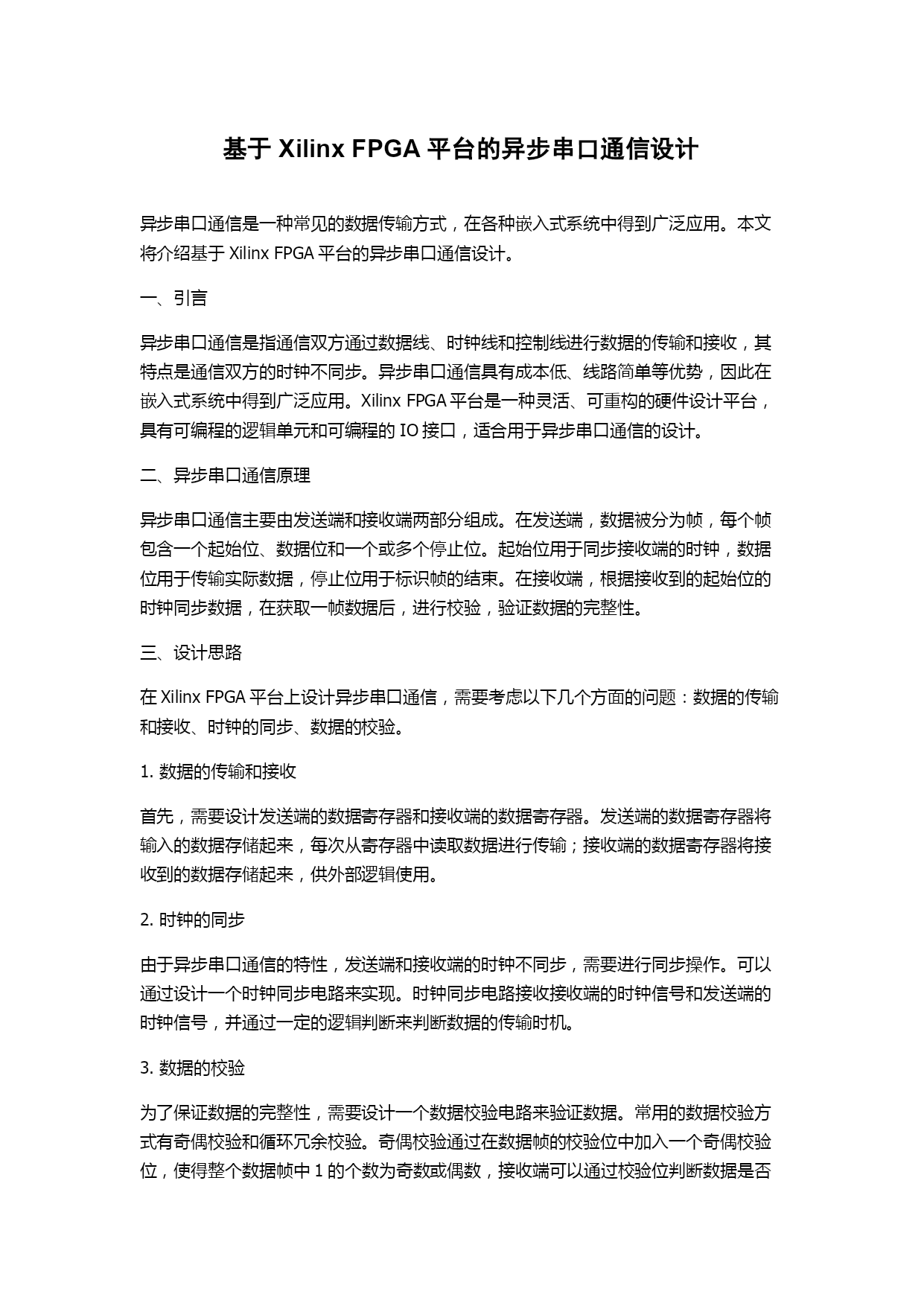

基于XilinxFPGA平台的异步串口通信设计
异步串口通信是一种常见的数据传输方式,在各种嵌入式系统中得到广泛应用。本文将介绍基于XilinxFPGA平台的异步串口通信设计。
一、引言
异步串口通信是指通信双方通过数据线、时钟线和控制线进行数据的传输和接收,其特点是通信双方的时钟不同步。异步串口通信具有成本低、线路简单等优势,因此在嵌入式系统中得到广泛应用。XilinxFPGA平台是一种灵活、可重构的硬件设计平台,具有可编程的逻辑单元和可编程的IO接口,适合用于异步串口通信的设计。
二、异步串口通信原理
异步串口通信主要由发送端和接收端两部分组成。在发送端,数据被分为帧,每个帧包含一个起始位、数据位和一个或多个停止位。起始位用于同步接收端的时钟,数据位用于传输实际数据,停止位用于标识帧的结束。在接收端,根据接收到的起始位的时钟同步数据,在获取一帧数据后,进行校验,验证数据的完整性。
三、设计思路
在XilinxFPGA平台上设计异步串口通信,需要考虑以下几个方面的问题:数据的传输和接收、时钟的同步、数据的校验。
1.数据的传输和接收
首先,需要设计发送端的数据寄存器和接收端的数据寄存器。发送端的数据寄存器将输入的数据存储起来,每次从寄存器中读取数据进行传输;接收端的数据寄存器将接收到的数据存储起来,供外部逻辑使用。
2.时钟的同步
由于异步串口通信的特性,发送端和接收端的时钟不同步,需要进行同步操作。可以通过设计一个时钟同步电路来实现。时钟同步电路接收接收端的时钟信号和发送端的时钟信号,并通过一定的逻辑判断来判断数据的传输时机。
3.数据的校验

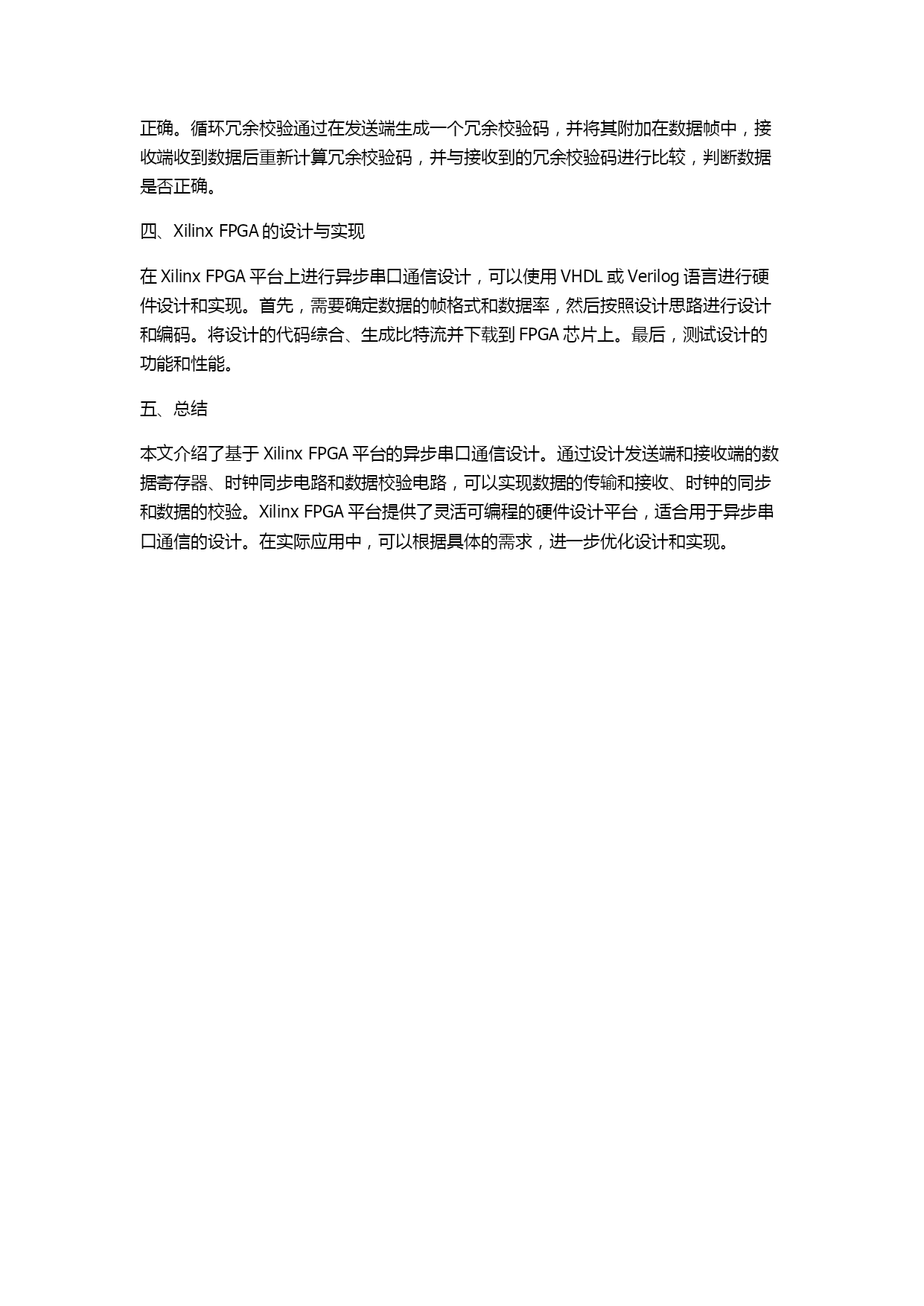

为了保证数据的完整性,需要设计一个数据校验电路来验证数据。常用的数据校验方式有奇偶校验和循环冗余校验。奇偶校验通过在数据帧的校验位中加入一个奇偶校验位,使得整个数据帧中1的个数为奇数或偶数,接收端可以通过校验位判断数据是否正确。循环冗余校验通过在发送端生成一个冗余校验码,并将其附加在数据帧中,接收端收到数据后重新计算冗余校验码,并与接收到的冗余校验码进行比较,判断数据是否正确。
四、XilinxFPGA的设计与实现
在XilinxFPGA平台上进行异步串口通信设计,可以使用VHDL或Verilog语言进行硬件设计和实现。首先,需要确定数据的帧格式和数据率,然后按照设计思路进行设计和编码。将设计的代码综合、生成比特流并下载到FPGA芯片上。最后,测试设计的功能和性能。
五、总结
本文介绍了基于XilinxFPGA平台的异步串口通信设计。通过设计发送端和接收端的数据寄存器、时钟同步电路和数据校验电路,可以实现数据的传输和接收、时钟的同步和数据的校验。XilinxFPGA平台提供了灵活可编程的硬件设计平台,适合用于异步串口通信的设计。在实际应用中,可以根据具体的需求,进一步优化设计和实现。
