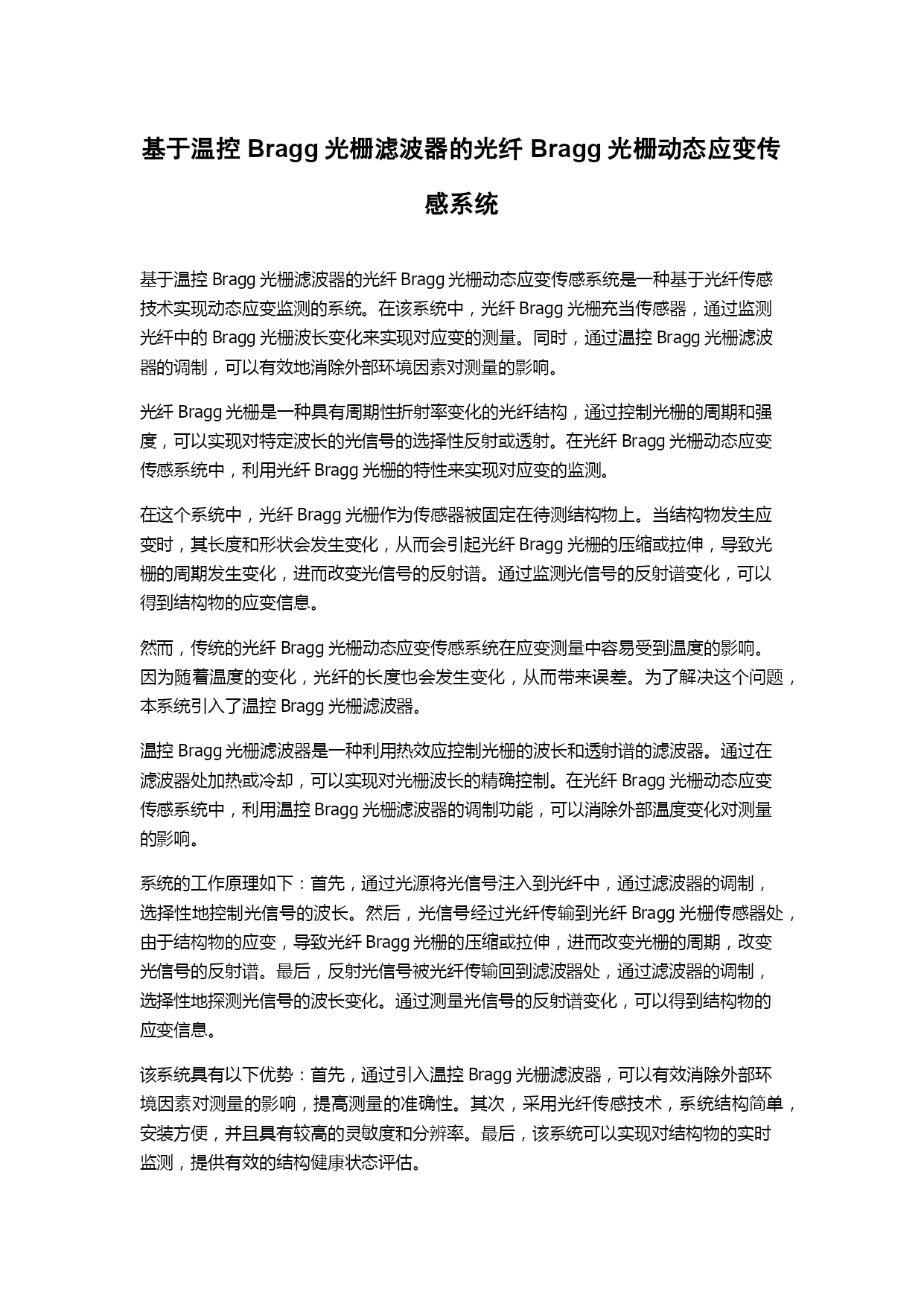

基于温控Bragg光栅滤波器的光纤Bragg光栅动态应变传感系统
基于温控Bragg光栅滤波器的光纤Bragg光栅动态应变传感系统是一种基于光纤传感技术实现动态应变监测的系统。在该系统中，光纤Bragg光栅充当传感器，通过监测光纤中的Bragg光栅波长变化来实现对应变的测量。同时，通过温控Bragg光栅滤波器的调制，可以有效地消除外部环境因素对测量的影响。
光纤Bragg光栅是一种具有周期性折射率变化的光纤结构，通过控制光栅的周期和强度，可以实现对特定波长的光信号的选择性反射或透射。在光纤Bragg光栅动态应变传感系统中，利用光纤Bragg光栅的特性来实现对应变的监测。
在这个系统中，光纤Bragg光栅作为传感器被固定在待测结构物上。当结构物发生应变时，其长度和形状会发生变化，从而会引起光纤Bragg光栅的压缩或拉伸，导致光栅的周期发生变化，进而改变光信号的反射谱。通过监测光信号的反射谱变化，可以得到结构物的应变信息。
然而，传统的光纤Bragg光栅动态应变传感系统在应变测量中容易受到温度的影响。因为随着温度的变化，光纤的长度也会发生变化，从而带来误差。为了解决这个问题，本系统引入了温控Bragg光栅滤波器。
温控Bragg光栅滤波器是一种利用热效应控制光栅的波长和透射谱的滤波器。通过在滤波器处加热或冷却，可以实现对光栅波长的精确控制。在光纤Bragg光栅动态应变传感系统中，利用温控Bragg光栅滤波器的调制功能，可以消除外部温度变化对测量的影响。
系统的工作原理如下：首先，通过光源将光信号注入到光纤中，通过滤波器的调制，选择性地控制光信号的波长。然后，光信号经过光纤传输到光纤Bragg光栅传感器处，由于结构物的应变，导致光纤Bragg光栅的压缩或拉伸，进而改变光栅的周期，改变光信号的反射谱。最后，反射光信号被光纤传输回到滤波器处，通过滤波器的调制，选择性地探测光信号的波长变化。通过测量光信号的反射谱变化，可以得到结构物的应变信息。
该系统具有以下优势：首先，通过引入温控Bragg光栅滤波器，可以有效消除外部环境因素对测量的影响，提高测量的准确性。其次，采用光纤传感技术，系统结构简单，安装方便，并且具有较高的灵敏度和分辨率。最后，该系统可以实现对结构物的实时监测，提供有效的结构健康状态评估。

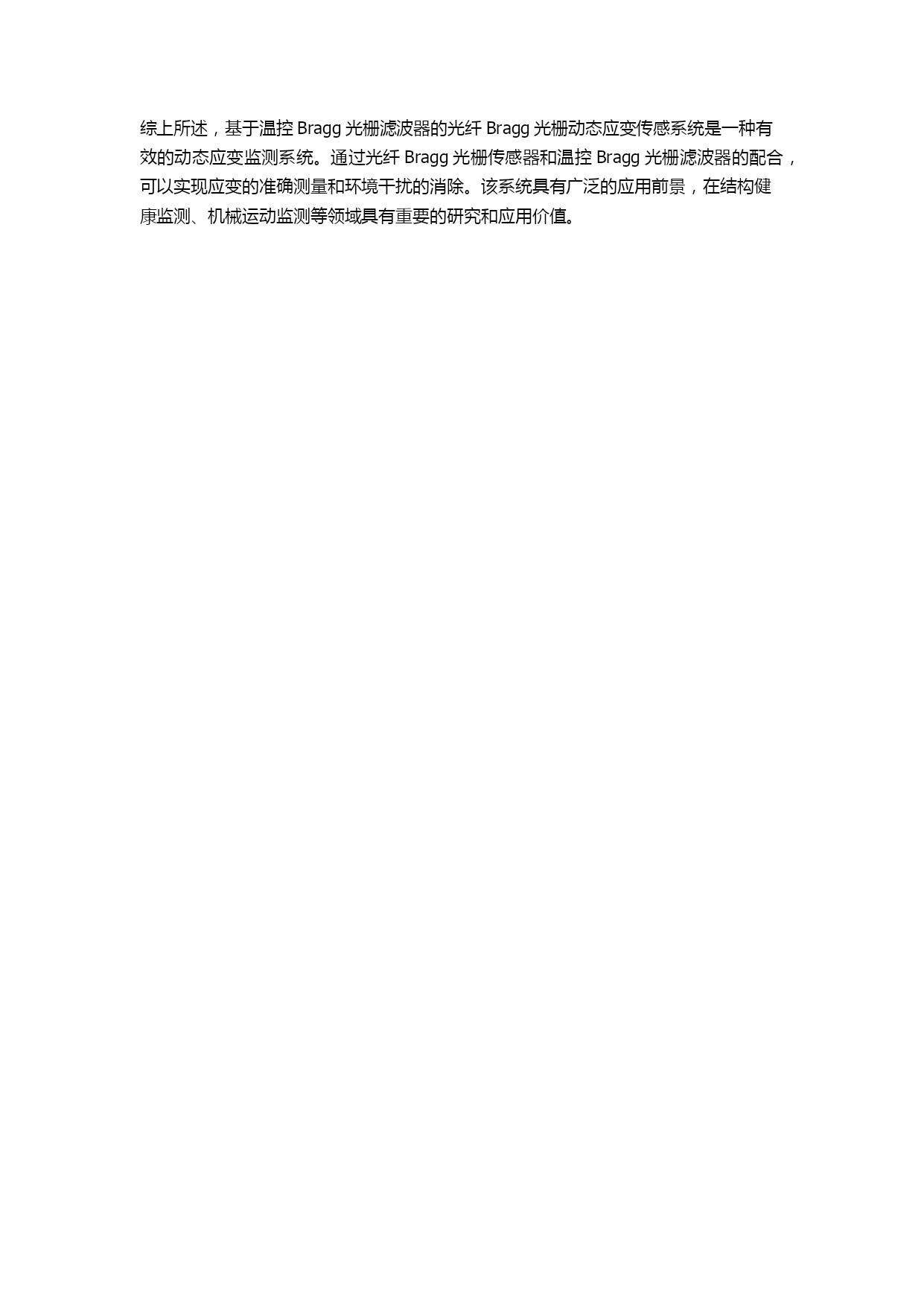

综上所述，基于温控Bragg光栅滤波器的光纤Bragg光栅动态应变传感系统是一种有效的动态应变监测系统。通过光纤Bragg光栅传感器和温控Bragg光栅滤波器的配合，可以实现应变的准确测量和环境干扰的消除。该系统具有广泛的应用前景，在结构健康监测、机械运动监测等领域具有重要的研究和应用价值。
