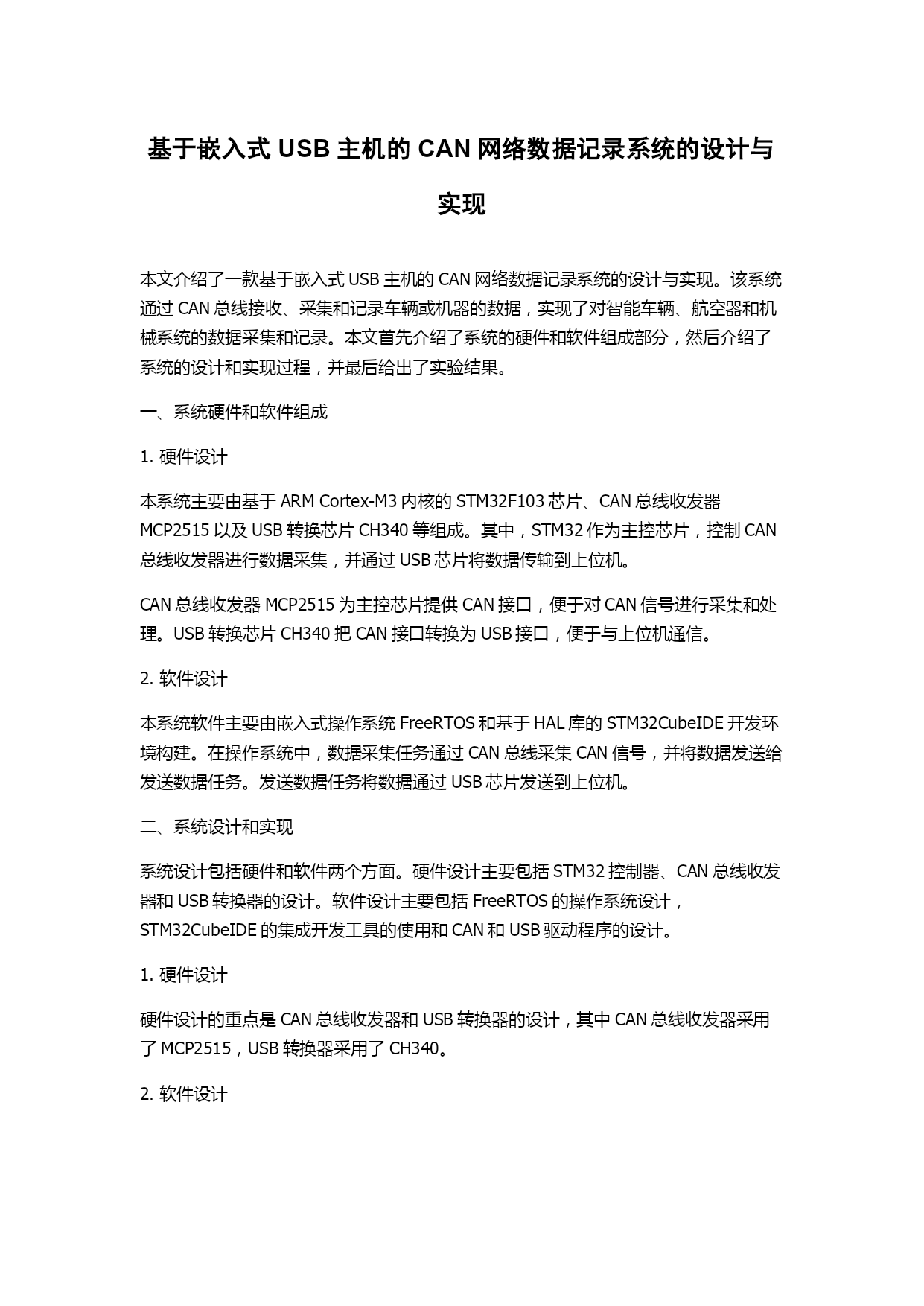

基于嵌入式USB主机的CAN网络数据记录系统的设计与实现
本文介绍了一款基于嵌入式USB主机的CAN网络数据记录系统的设计与实现。该系统通过CAN总线接收、采集和记录车辆或机器的数据，实现了对智能车辆、航空器和机械系统的数据采集和记录。本文首先介绍了系统的硬件和软件组成部分，然后介绍了系统的设计和实现过程，并最后给出了实验结果。
一、系统硬件和软件组成
1.硬件设计
本系统主要由基于ARMCortex-M3内核的STM32F103芯片、CAN总线收发器MCP2515以及USB转换芯片CH340等组成。其中，STM32作为主控芯片，控制CAN总线收发器进行数据采集，并通过USB芯片将数据传输到上位机。
CAN总线收发器MCP2515为主控芯片提供CAN接口，便于对CAN信号进行采集和处理。USB转换芯片CH340把CAN接口转换为USB接口，便于与上位机通信。
2.软件设计
本系统软件主要由嵌入式操作系统FreeRTOS和基于HAL库的STM32CubeIDE开发环境构建。在操作系统中，数据采集任务通过CAN总线采集CAN信号，并将数据发送给发送数据任务。发送数据任务将数据通过USB芯片发送到上位机。
二、系统设计和实现
系统设计包括硬件和软件两个方面。硬件设计主要包括STM32控制器、CAN总线收发器和USB转换器的设计。软件设计主要包括FreeRTOS的操作系统设计，STM32CubeIDE的集成开发工具的使用和CAN和USB驱动程序的设计。
1.硬件设计
硬件设计的重点是CAN总线收发器和USB转换器的设计，其中CAN总线收发器采用了MCP2515，USB转换器采用了CH340。
2.软件设计

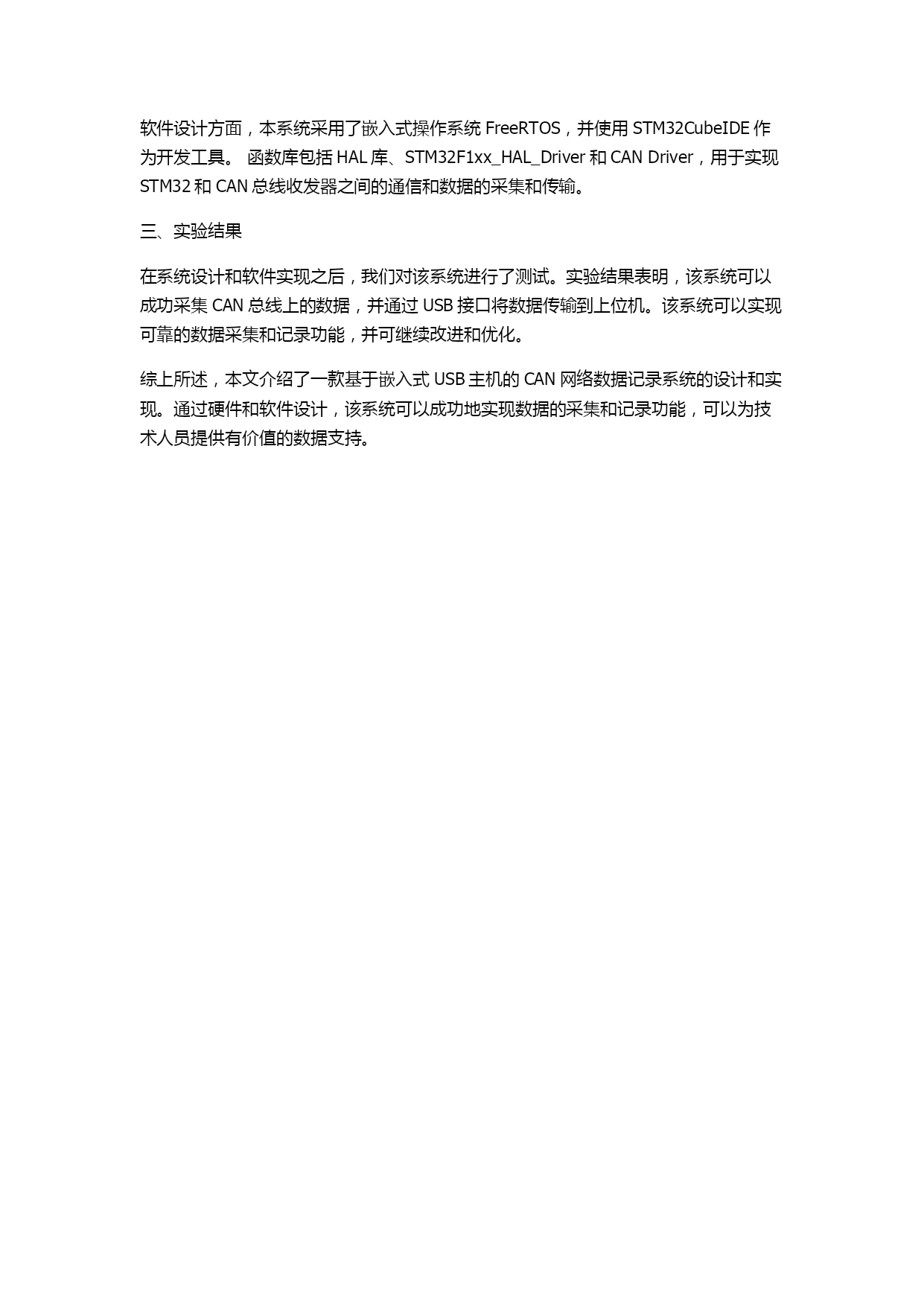

软件设计方面，本系统采用了嵌入式操作系统FreeRTOS，并使用STM32CubeIDE作为开发工具。函数库包括HAL库、STM32F1xx_HAL_Driver和CANDriver，用于实现STM32和CAN总线收发器之间的通信和数据的采集和传输。
三、实验结果
在系统设计和软件实现之后，我们对该系统进行了测试。实验结果表明，该系统可以成功采集CAN总线上的数据，并通过USB接口将数据传输到上位机。该系统可以实现可靠的数据采集和记录功能，并可继续改进和优化。
综上所述，本文介绍了一款基于嵌入式USB主机的CAN网络数据记录系统的设计和实现。通过硬件和软件设计，该系统可以成功地实现数据的采集和记录功能，可以为技术人员提供有价值的数据支持。
