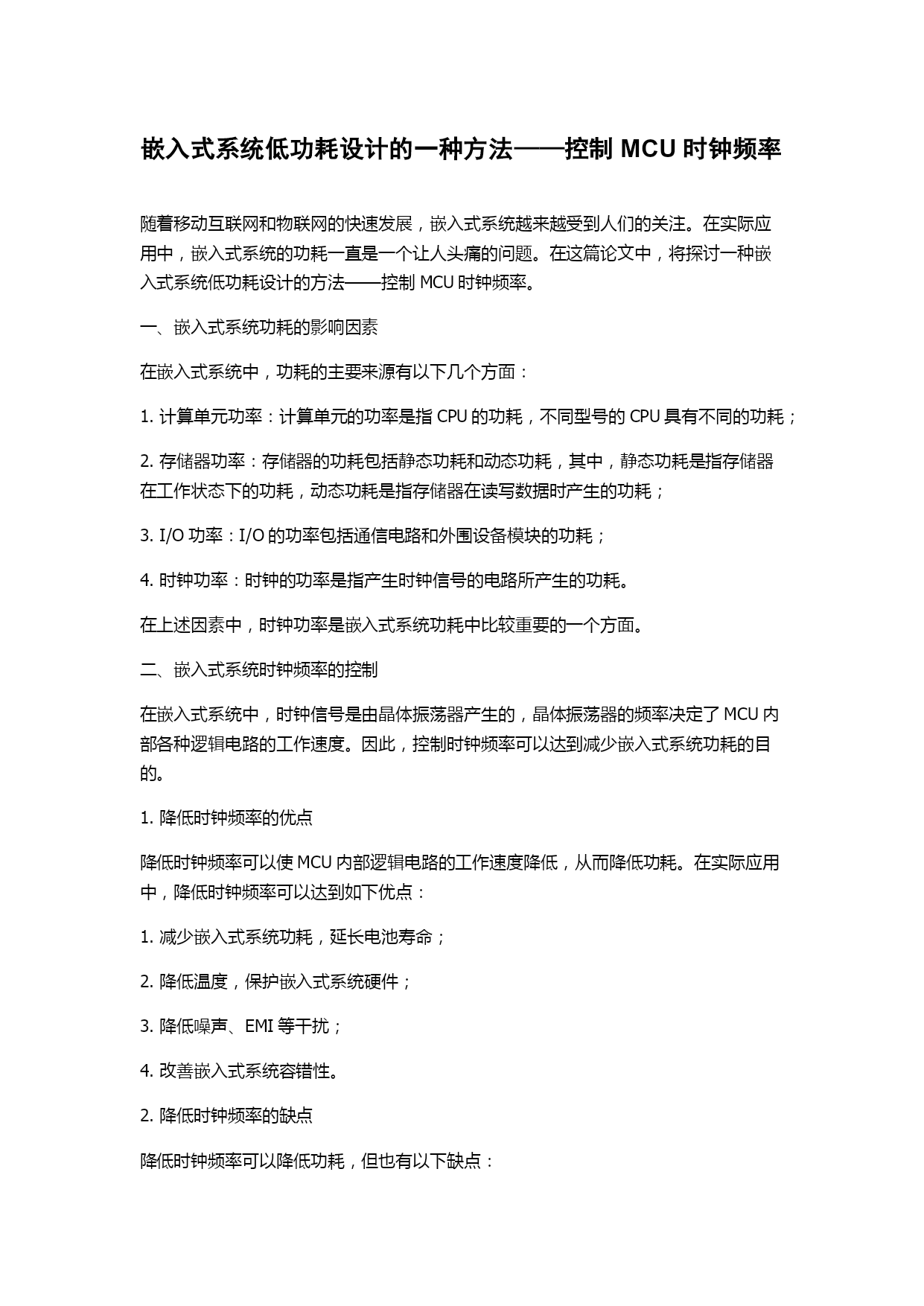

嵌入式系统低功耗设计的一种方法——控制MCU时钟频率
随着移动互联网和物联网的快速发展，嵌入式系统越来越受到人们的关注。在实际应用中，嵌入式系统的功耗一直是一个让人头痛的问题。在这篇论文中，将探讨一种嵌入式系统低功耗设计的方法——控制MCU时钟频率。
一、嵌入式系统功耗的影响因素
在嵌入式系统中，功耗的主要来源有以下几个方面：
1.计算单元功率：计算单元的功率是指CPU的功耗，不同型号的CPU具有不同的功耗；
2.存储器功率：存储器的功耗包括静态功耗和动态功耗，其中，静态功耗是指存储器在工作状态下的功耗，动态功耗是指存储器在读写数据时产生的功耗；
3.I/O功率：I/O的功率包括通信电路和外围设备模块的功耗；
4.时钟功率：时钟的功率是指产生时钟信号的电路所产生的功耗。
在上述因素中，时钟功率是嵌入式系统功耗中比较重要的一个方面。
二、嵌入式系统时钟频率的控制
在嵌入式系统中，时钟信号是由晶体振荡器产生的，晶体振荡器的频率决定了MCU内部各种逻辑电路的工作速度。因此，控制时钟频率可以达到减少嵌入式系统功耗的目的。
1.降低时钟频率的优点
降低时钟频率可以使MCU内部逻辑电路的工作速度降低，从而降低功耗。在实际应用中，降低时钟频率可以达到如下优点：
1.减少嵌入式系统功耗，延长电池寿命；
2.降低温度，保护嵌入式系统硬件；
3.降低噪声、EMI等干扰；
4.改善嵌入式系统容错性。
2.降低时钟频率的缺点
降低时钟频率可以降低功耗，但也有以下缺点：

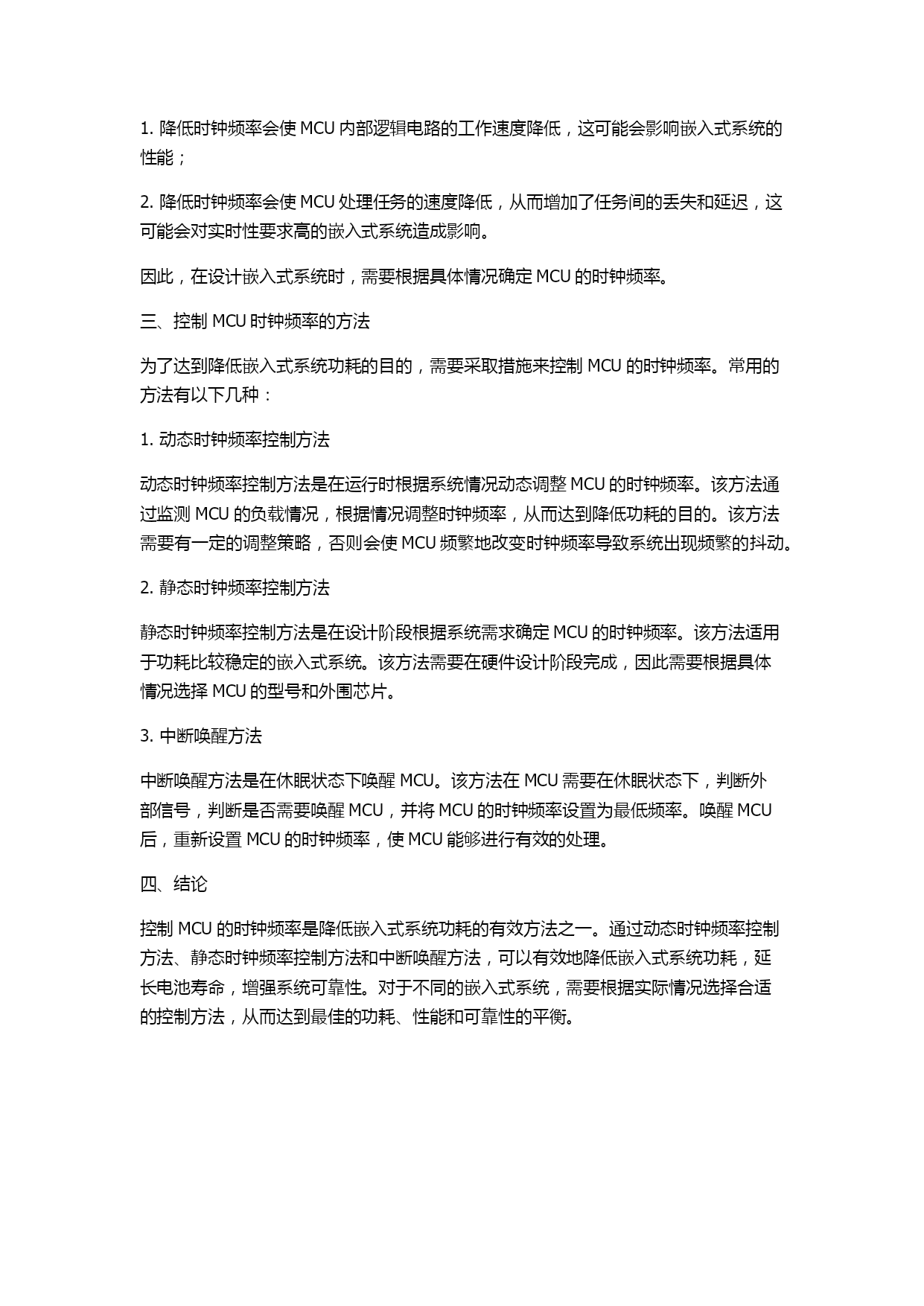

1.降低时钟频率会使MCU内部逻辑电路的工作速度降低，这可能会影响嵌入式系统的性能；
2.降低时钟频率会使MCU处理任务的速度降低，从而增加了任务间的丢失和延迟，这可能会对实时性要求高的嵌入式系统造成影响。
因此，在设计嵌入式系统时，需要根据具体情况确定MCU的时钟频率。
三、控制MCU时钟频率的方法
为了达到降低嵌入式系统功耗的目的，需要采取措施来控制MCU的时钟频率。常用的方法有以下几种：
1.动态时钟频率控制方法
动态时钟频率控制方法是在运行时根据系统情况动态调整MCU的时钟频率。该方法通过监测MCU的负载情况，根据情况调整时钟频率，从而达到降低功耗的目的。该方法需要有一定的调整策略，否则会使MCU频繁地改变时钟频率导致系统出现频繁的抖动。
2.静态时钟频率控制方法
静态时钟频率控制方法是在设计阶段根据系统需求确定MCU的时钟频率。该方法适用于功耗比较稳定的嵌入式系统。该方法需要在硬件设计阶段完成，因此需要根据具体情况选择MCU的型号和外围芯片。
3.中断唤醒方法
中断唤醒方法是在休眠状态下唤醒MCU。该方法在MCU需要在休眠状态下，判断外部信号，判断是否需要唤醒MCU，并将MCU的时钟频率设置为最低频率。唤醒MCU后，重新设置MCU的时钟频率，使MCU能够进行有效的处理。
四、结论
控制MCU的时钟频率是降低嵌入式系统功耗的有效方法之一。通过动态时钟频率控制方法、静态时钟频率控制方法和中断唤醒方法，可以有效地降低嵌入式系统功耗，延长电池寿命，增强系统可靠性。对于不同的嵌入式系统，需要根据实际情况选择合适的控制方法，从而达到最佳的功耗、性能和可靠性的平衡。
