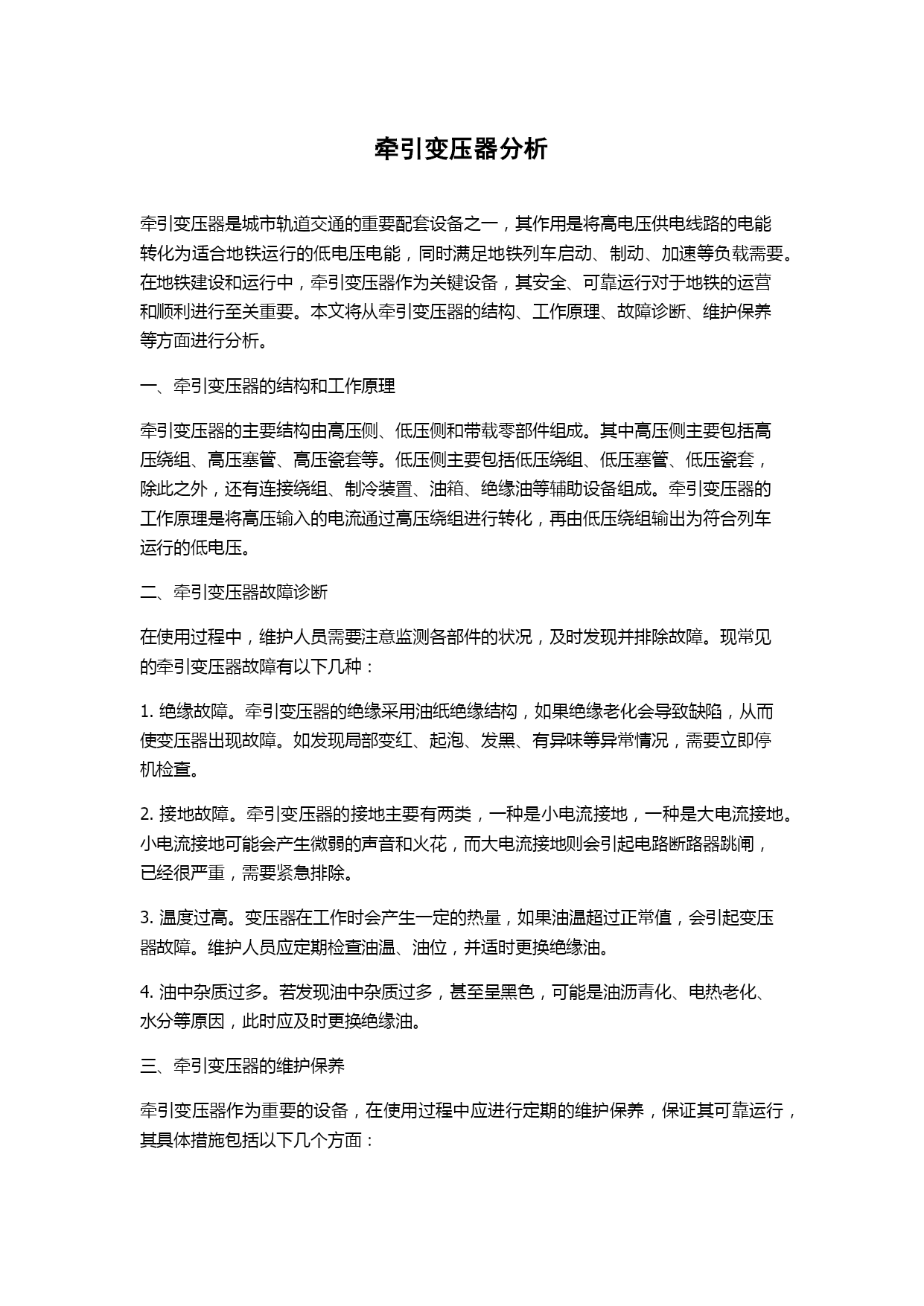

牵引变压器分析
牵引变压器是城市轨道交通的重要配套设备之一，其作用是将高电压供电线路的电能转化为适合地铁运行的低电压电能，同时满足地铁列车启动、制动、加速等负载需要。在地铁建设和运行中，牵引变压器作为关键设备，其安全、可靠运行对于地铁的运营和顺利进行至关重要。本文将从牵引变压器的结构、工作原理、故障诊断、维护保养等方面进行分析。
一、牵引变压器的结构和工作原理
牵引变压器的主要结构由高压侧、低压侧和带载零部件组成。其中高压侧主要包括高压绕组、高压塞管、高压瓷套等。低压侧主要包括低压绕组、低压塞管、低压瓷套，除此之外，还有连接绕组、制冷装置、油箱、绝缘油等辅助设备组成。牵引变压器的工作原理是将高压输入的电流通过高压绕组进行转化，再由低压绕组输出为符合列车运行的低电压。
二、牵引变压器故障诊断
在使用过程中，维护人员需要注意监测各部件的状况，及时发现并排除故障。现常见的牵引变压器故障有以下几种：
1.绝缘故障。牵引变压器的绝缘采用油纸绝缘结构，如果绝缘老化会导致缺陷，从而使变压器出现故障。如发现局部变红、起泡、发黑、有异味等异常情况，需要立即停机检查。
2.接地故障。牵引变压器的接地主要有两类，一种是小电流接地，一种是大电流接地。小电流接地可能会产生微弱的声音和火花，而大电流接地则会引起电路断路器跳闸，已经很严重，需要紧急排除。
3.温度过高。变压器在工作时会产生一定的热量，如果油温超过正常值，会引起变压器故障。维护人员应定期检查油温、油位，并适时更换绝缘油。
4.油中杂质过多。若发现油中杂质过多，甚至呈黑色，可能是油沥青化、电热老化、水分等原因，此时应及时更换绝缘油。
三、牵引变压器的维护保养
牵引变压器作为重要的设备，在使用过程中应进行定期的维护保养，保证其可靠运行，其具体措施包括以下几个方面：

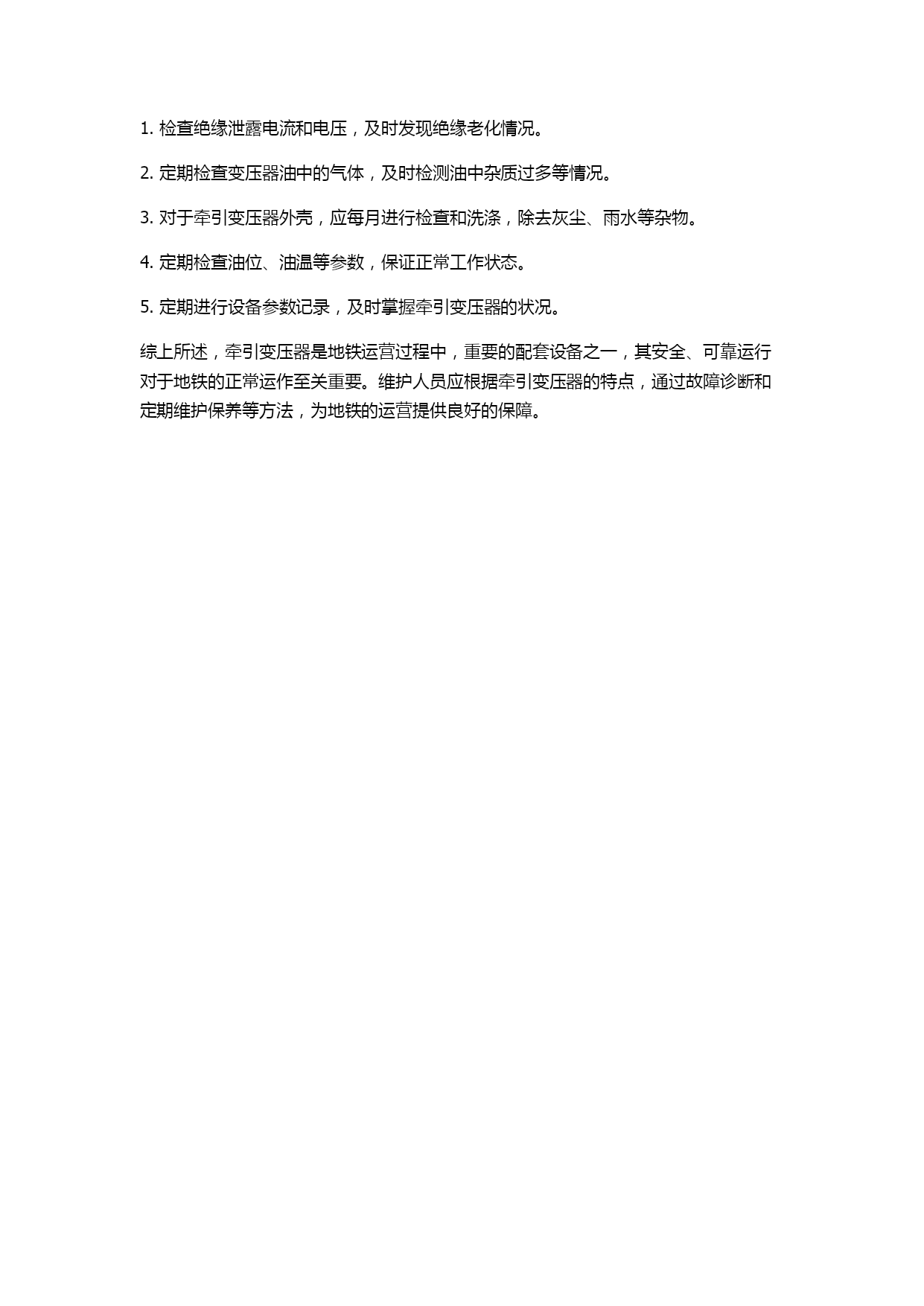

1.检查绝缘泄露电流和电压，及时发现绝缘老化情况。
2.定期检查变压器油中的气体，及时检测油中杂质过多等情况。
3.对于牵引变压器外壳，应每月进行检查和洗涤，除去灰尘、雨水等杂物。
4.定期检查油位、油温等参数，保证正常工作状态。
5.定期进行设备参数记录，及时掌握牵引变压器的状况。
综上所述，牵引变压器是地铁运营过程中，重要的配套设备之一，其安全、可靠运行对于地铁的正常运作至关重要。维护人员应根据牵引变压器的特点，通过故障诊断和定期维护保养等方法，为地铁的运营提供良好的保障。
