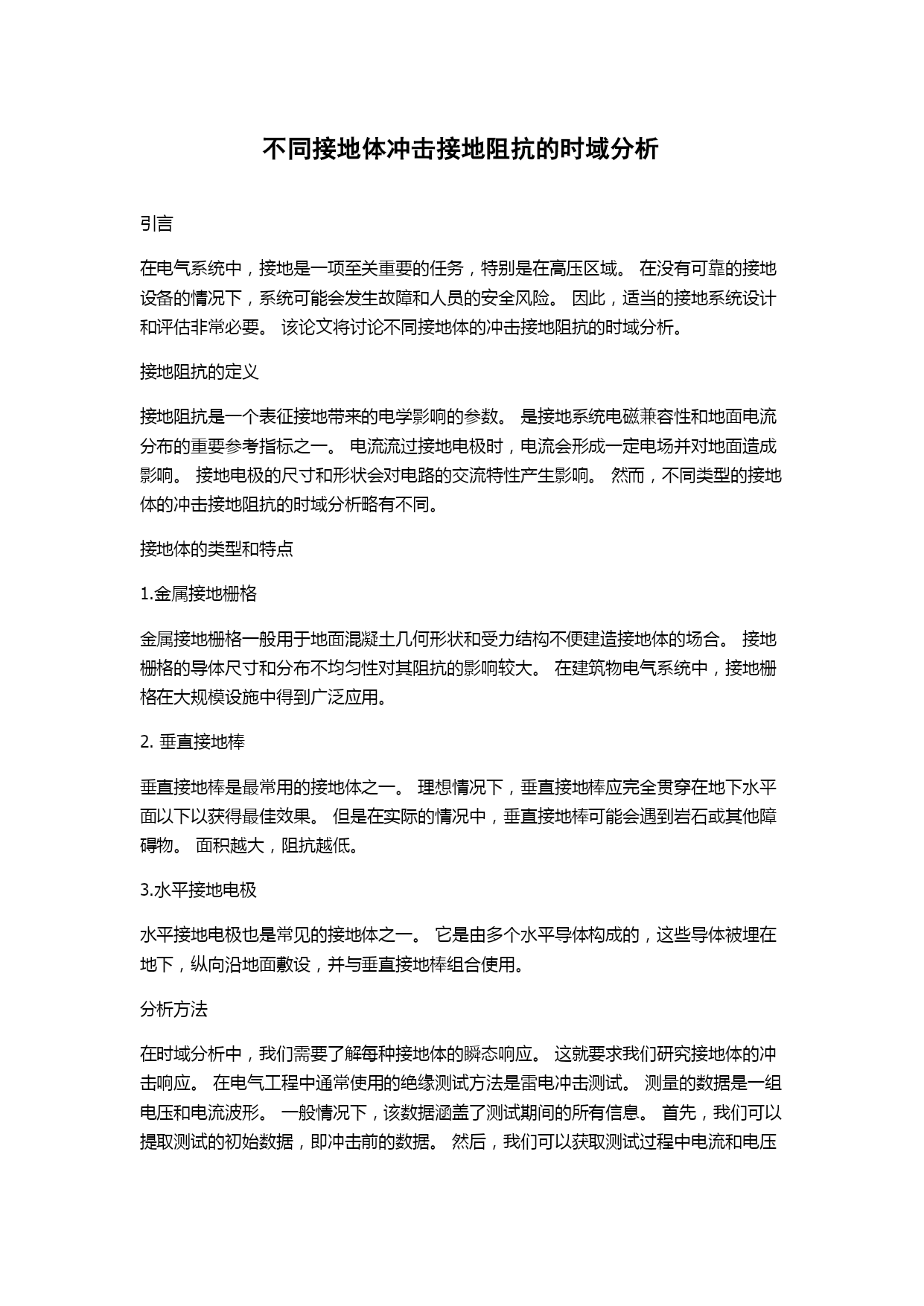

不同接地体冲击接地阻抗的时域分析
引言
在电气系统中，接地是一项至关重要的任务，特别是在高压区域。在没有可靠的接地设备的情况下，系统可能会发生故障和人员的安全风险。因此，适当的接地系统设计和评估非常必要。该论文将讨论不同接地体的冲击接地阻抗的时域分析。
接地阻抗的定义
接地阻抗是一个表征接地带来的电学影响的参数。是接地系统电磁兼容性和地面电流分布的重要参考指标之一。电流流过接地电极时，电流会形成一定电场并对地面造成影响。接地电极的尺寸和形状会对电路的交流特性产生影响。然而，不同类型的接地体的冲击接地阻抗的时域分析略有不同。
接地体的类型和特点
1.金属接地栅格
金属接地栅格一般用于地面混凝土几何形状和受力结构不便建造接地体的场合。接地栅格的导体尺寸和分布不均匀性对其阻抗的影响较大。在建筑物电气系统中，接地栅格在大规模设施中得到广泛应用。
2.垂直接地棒
垂直接地棒是最常用的接地体之一。理想情况下，垂直接地棒应完全贯穿在地下水平面以下以获得最佳效果。但是在实际的情况中，垂直接地棒可能会遇到岩石或其他障碍物。面积越大，阻抗越低。
3.水平接地电极
水平接地电极也是常见的接地体之一。它是由多个水平导体构成的，这些导体被埋在地下，纵向沿地面敷设，并与垂直接地棒组合使用。
分析方法
在时域分析中，我们需要了解每种接地体的瞬态响应。这就要求我们研究接地体的冲击响应。在电气工程中通常使用的绝缘测试方法是雷电冲击测试。测量的数据是一组电压和电流波形。一般情况下，该数据涵盖了测试期间的所有信息。首先，我们可以提取测试的初始数据，即冲击前的数据。然后，我们可以获取测试过程中电流和电压的波形数据。通过对不同接地体的电流和电压波形进行分析，我们可以比较它们的差异。

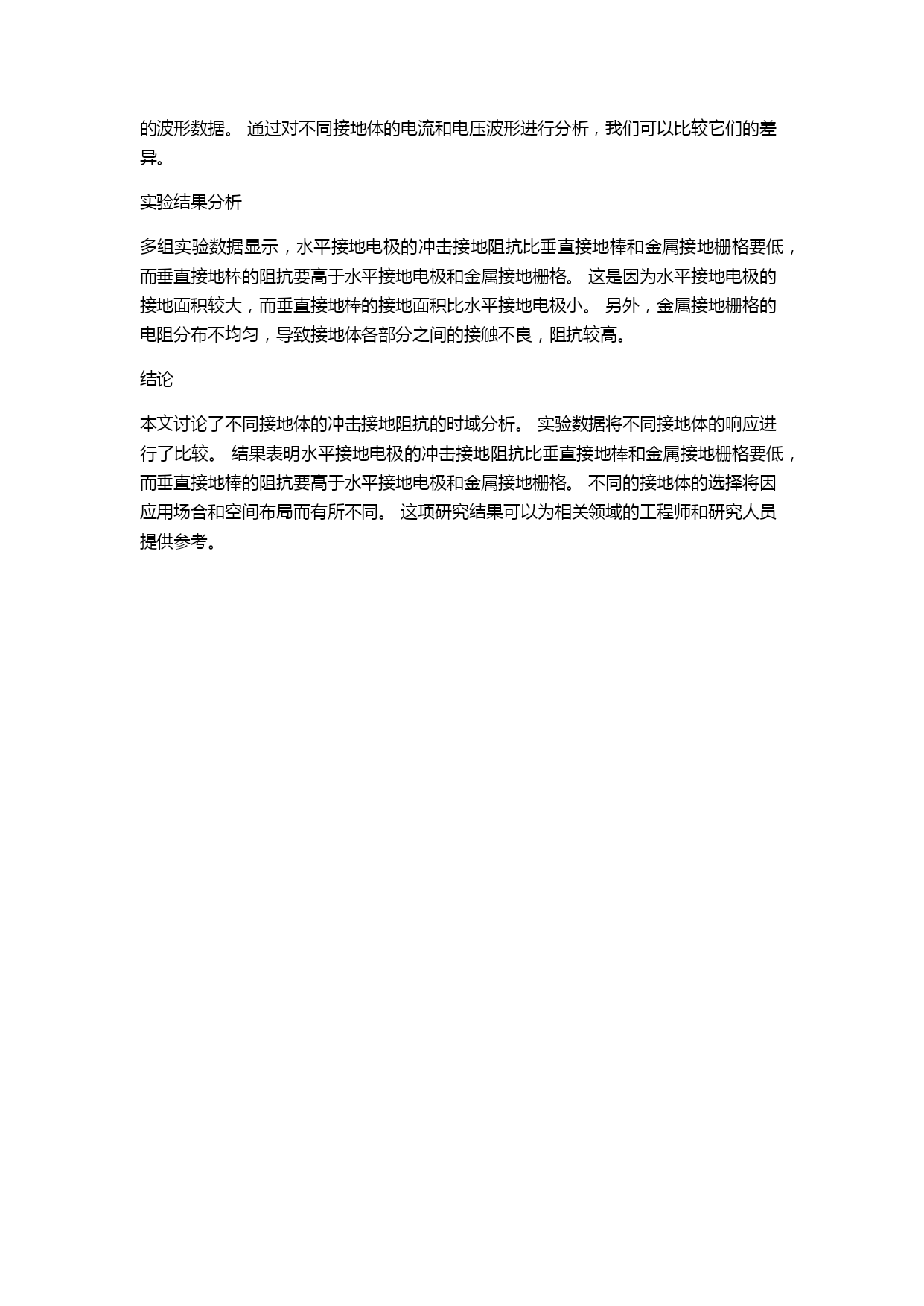

实验结果分析
多组实验数据显示，水平接地电极的冲击接地阻抗比垂直接地棒和金属接地栅格要低，而垂直接地棒的阻抗要高于水平接地电极和金属接地栅格。这是因为水平接地电极的接地面积较大，而垂直接地棒的接地面积比水平接地电极小。另外，金属接地栅格的电阻分布不均匀，导致接地体各部分之间的接触不良，阻抗较高。
结论
本文讨论了不同接地体的冲击接地阻抗的时域分析。实验数据将不同接地体的响应进行了比较。结果表明水平接地电极的冲击接地阻抗比垂直接地棒和金属接地栅格要低，而垂直接地棒的阻抗要高于水平接地电极和金属接地栅格。不同的接地体的选择将因应用场合和空间布局而有所不同。这项研究结果可以为相关领域的工程师和研究人员提供参考。
