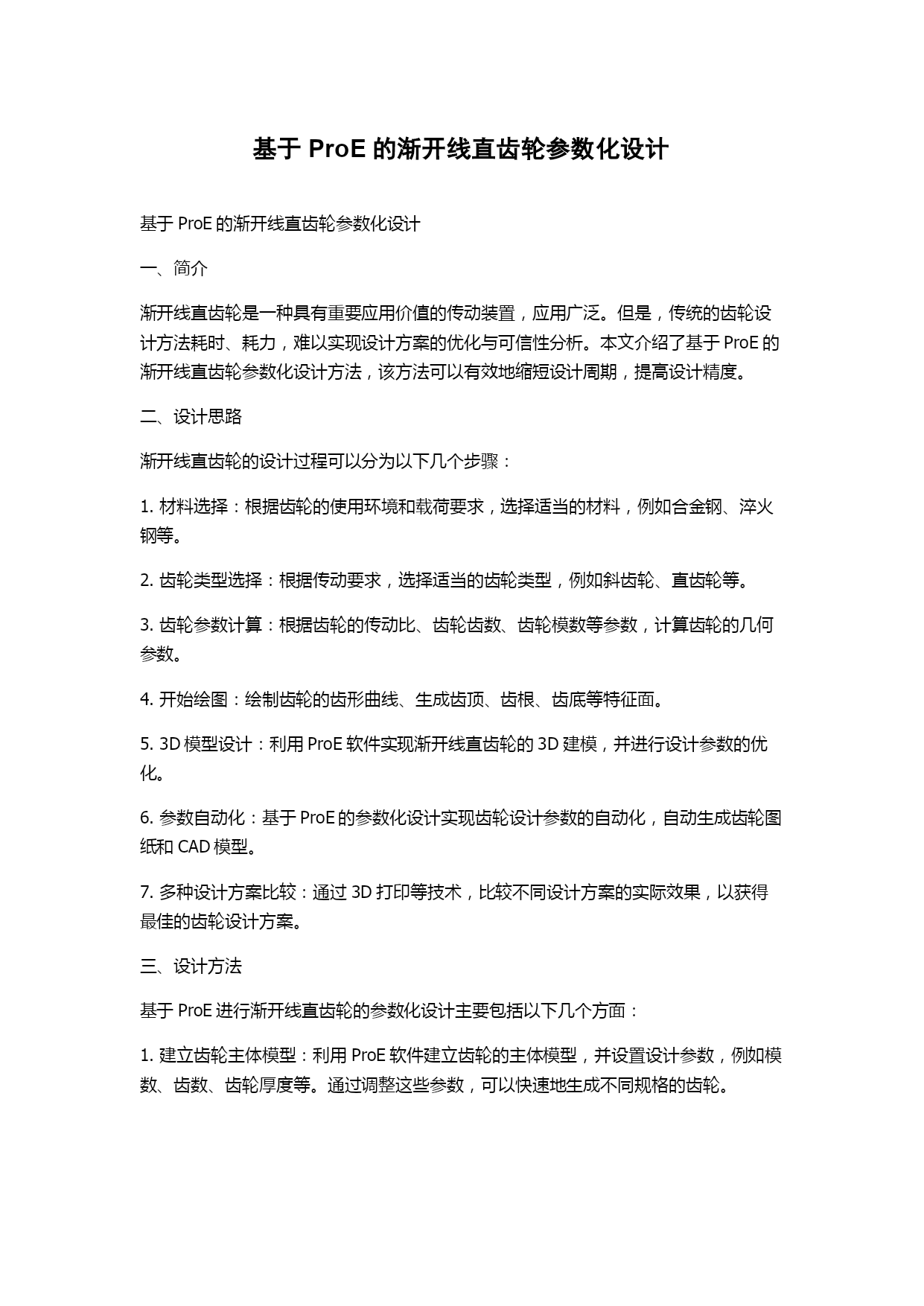

基于ProE的渐开线直齿轮参数化设计
基于ProE的渐开线直齿轮参数化设计
一、简介
渐开线直齿轮是一种具有重要应用价值的传动装置，应用广泛。但是，传统的齿轮设计方法耗时、耗力，难以实现设计方案的优化与可信性分析。本文介绍了基于ProE的渐开线直齿轮参数化设计方法，该方法可以有效地缩短设计周期，提高设计精度。
二、设计思路
渐开线直齿轮的设计过程可以分为以下几个步骤：
1.材料选择：根据齿轮的使用环境和载荷要求，选择适当的材料，例如合金钢、淬火钢等。
2.齿轮类型选择：根据传动要求，选择适当的齿轮类型，例如斜齿轮、直齿轮等。
3.齿轮参数计算：根据齿轮的传动比、齿轮齿数、齿轮模数等参数，计算齿轮的几何参数。
4.开始绘图：绘制齿轮的齿形曲线、生成齿顶、齿根、齿底等特征面。
5.3D模型设计：利用ProE软件实现渐开线直齿轮的3D建模，并进行设计参数的优化。
6.参数自动化：基于ProE的参数化设计实现齿轮设计参数的自动化，自动生成齿轮图纸和CAD模型。
7.多种设计方案比较：通过3D打印等技术，比较不同设计方案的实际效果，以获得最佳的齿轮设计方案。
三、设计方法
基于ProE进行渐开线直齿轮的参数化设计主要包括以下几个方面：
1.建立齿轮主体模型：利用ProE软件建立齿轮的主体模型，并设置设计参数，例如模数、齿数、齿轮厚度等。通过调整这些参数，可以快速地生成不同规格的齿轮。

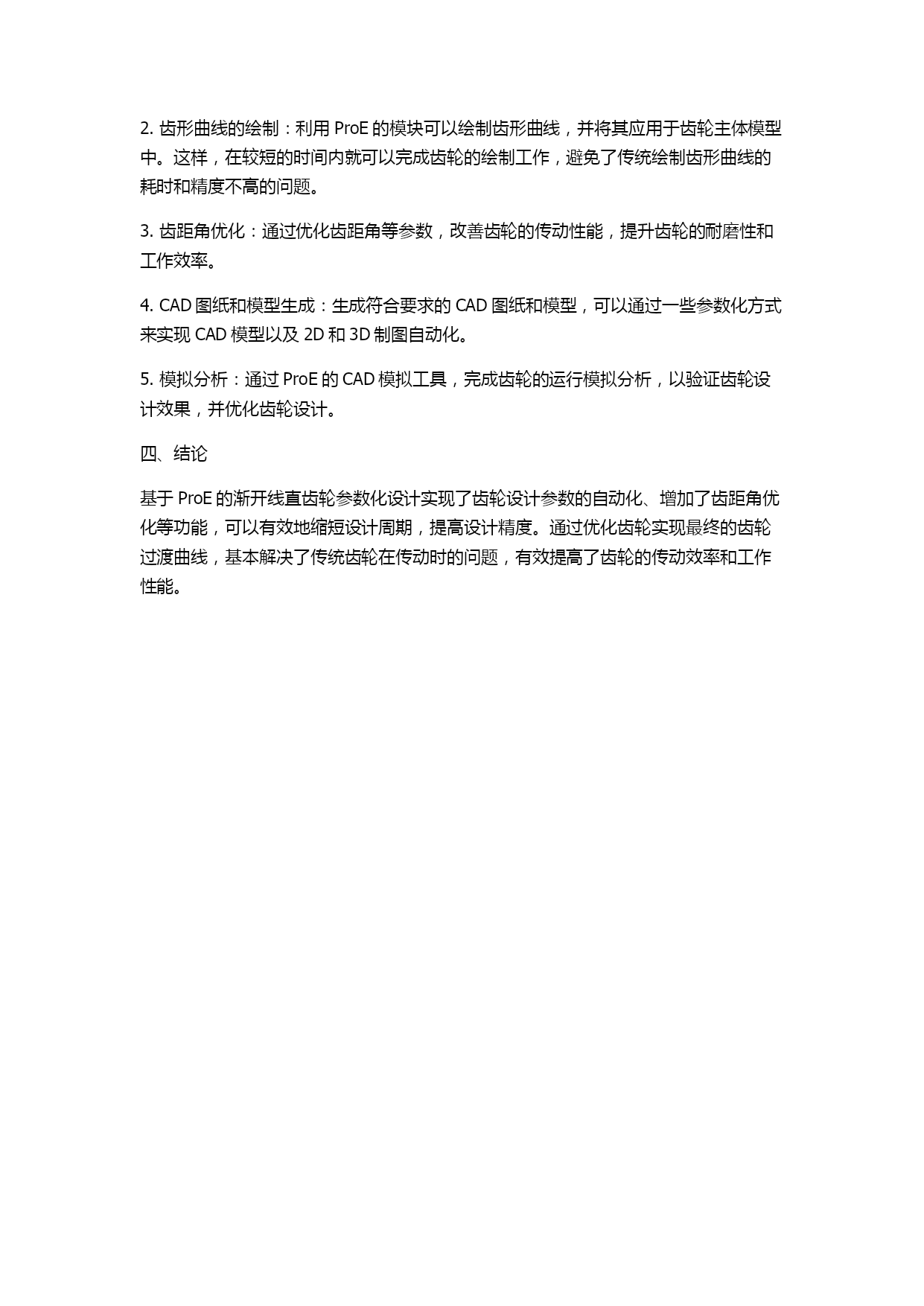

2.齿形曲线的绘制：利用ProE的模块可以绘制齿形曲线，并将其应用于齿轮主体模型中。这样，在较短的时间内就可以完成齿轮的绘制工作，避免了传统绘制齿形曲线的耗时和精度不高的问题。
3.齿距角优化：通过优化齿距角等参数，改善齿轮的传动性能，提升齿轮的耐磨性和工作效率。
4.CAD图纸和模型生成：生成符合要求的CAD图纸和模型，可以通过一些参数化方式来实现CAD模型以及2D和3D制图自动化。
5.模拟分析：通过ProE的CAD模拟工具，完成齿轮的运行模拟分析，以验证齿轮设计效果，并优化齿轮设计。
四、结论
基于ProE的渐开线直齿轮参数化设计实现了齿轮设计参数的自动化、增加了齿距角优化等功能，可以有效地缩短设计周期，提高设计精度。通过优化齿轮实现最终的齿轮过渡曲线，基本解决了传统齿轮在传动时的问题，有效提高了齿轮的传动效率和工作性能。
