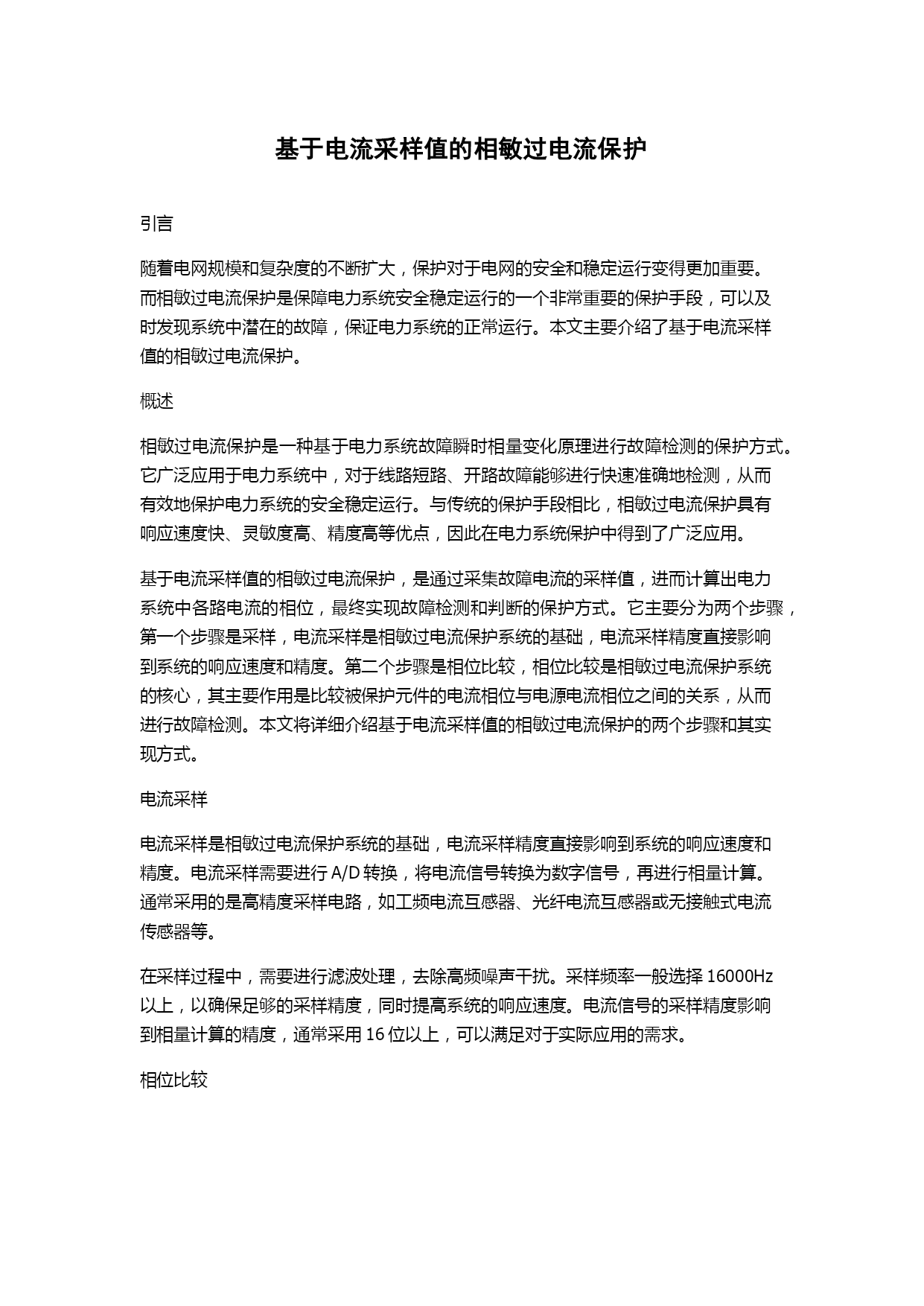

基于电流采样值的相敏过电流保护
引言
随着电网规模和复杂度的不断扩大，保护对于电网的安全和稳定运行变得更加重要。而相敏过电流保护是保障电力系统安全稳定运行的一个非常重要的保护手段，可以及时发现系统中潜在的故障，保证电力系统的正常运行。本文主要介绍了基于电流采样值的相敏过电流保护。
概述
相敏过电流保护是一种基于电力系统故障瞬时相量变化原理进行故障检测的保护方式。它广泛应用于电力系统中，对于线路短路、开路故障能够进行快速准确地检测，从而有效地保护电力系统的安全稳定运行。与传统的保护手段相比，相敏过电流保护具有响应速度快、灵敏度高、精度高等优点，因此在电力系统保护中得到了广泛应用。
基于电流采样值的相敏过电流保护，是通过采集故障电流的采样值，进而计算出电力系统中各路电流的相位，最终实现故障检测和判断的保护方式。它主要分为两个步骤，第一个步骤是采样，电流采样是相敏过电流保护系统的基础，电流采样精度直接影响到系统的响应速度和精度。第二个步骤是相位比较，相位比较是相敏过电流保护系统的核心，其主要作用是比较被保护元件的电流相位与电源电流相位之间的关系，从而进行故障检测。本文将详细介绍基于电流采样值的相敏过电流保护的两个步骤和其实现方式。
电流采样
电流采样是相敏过电流保护系统的基础，电流采样精度直接影响到系统的响应速度和精度。电流采样需要进行A/D转换，将电流信号转换为数字信号，再进行相量计算。通常采用的是高精度采样电路，如工频电流互感器、光纤电流互感器或无接触式电流传感器等。
在采样过程中，需要进行滤波处理，去除高频噪声干扰。采样频率一般选择16000Hz以上，以确保足够的采样精度，同时提高系统的响应速度。电流信号的采样精度影响到相量计算的精度，通常采用16位以上，可以满足对于实际应用的需求。
相位比较
相位比较是相敏过电流保护系统的核心，其主要作用是比较被保护元件的电流相位与电源电流相位之间的关系，从而进行故障检测。相位比较有两种方法，一种是向量比较法，另一种是梯形比较法。向量比较法采用向量积计算，梯形比较法采用积分计算。
向量比较法
向量比较法是最常用的一种方法，也是最准确的方法。它是通过计算保护元件电流和电源电流之间的相位差，从而实现故障检测。向量比较法需要将电流信号转换为直角坐标系向量，然后将向量积进行计算，最终得到相位角差。可以通过比较相位角差的大小，最终实现故障检测和判断。向量比较法的缺点是计算复杂度高，需要多次浮点运算，对于保护延时有一定的影响。
梯形比较法
梯形比较法是一种相对简单的计算方法，在计算过程中采用了积分的方法。梯形比较法是通过比较梯形区域之间的差异，计算波形重合程度，从而判断是否存在故障。梯形比较法的计算精度不如向量比较法，但计算复杂度低，同时可以提高保护速度。梯形比较法可以在实际应用中取得很好的效果。
结论
基于电流采样值的相敏过电流保护是电力系统保护中非常重要的一种方式，其可以快速准确地检测故障，保障电力系统的安全稳定运行。本文详细介绍了基于电流采样值的相敏过电流保护的两个步骤和其实现方式。电流采样需要进行A/D转换，通常采用的是高精度采样电路，采样频率一般选择16000Hz以上。相位比较是通过比较被保护元件的电流相位与电源电流相位之间的关系，从而进行故障检测。通常采用的方法有向量比较法和梯形比较法。向量比较法是最准确的方法，但计算复杂度高；梯形比较法计算复杂度低，可以提高保护速度。基于电流采样值的相敏过电流保护在实际应用中取得了很好的效果，为电力系统保护提供了重要的技术支持。
