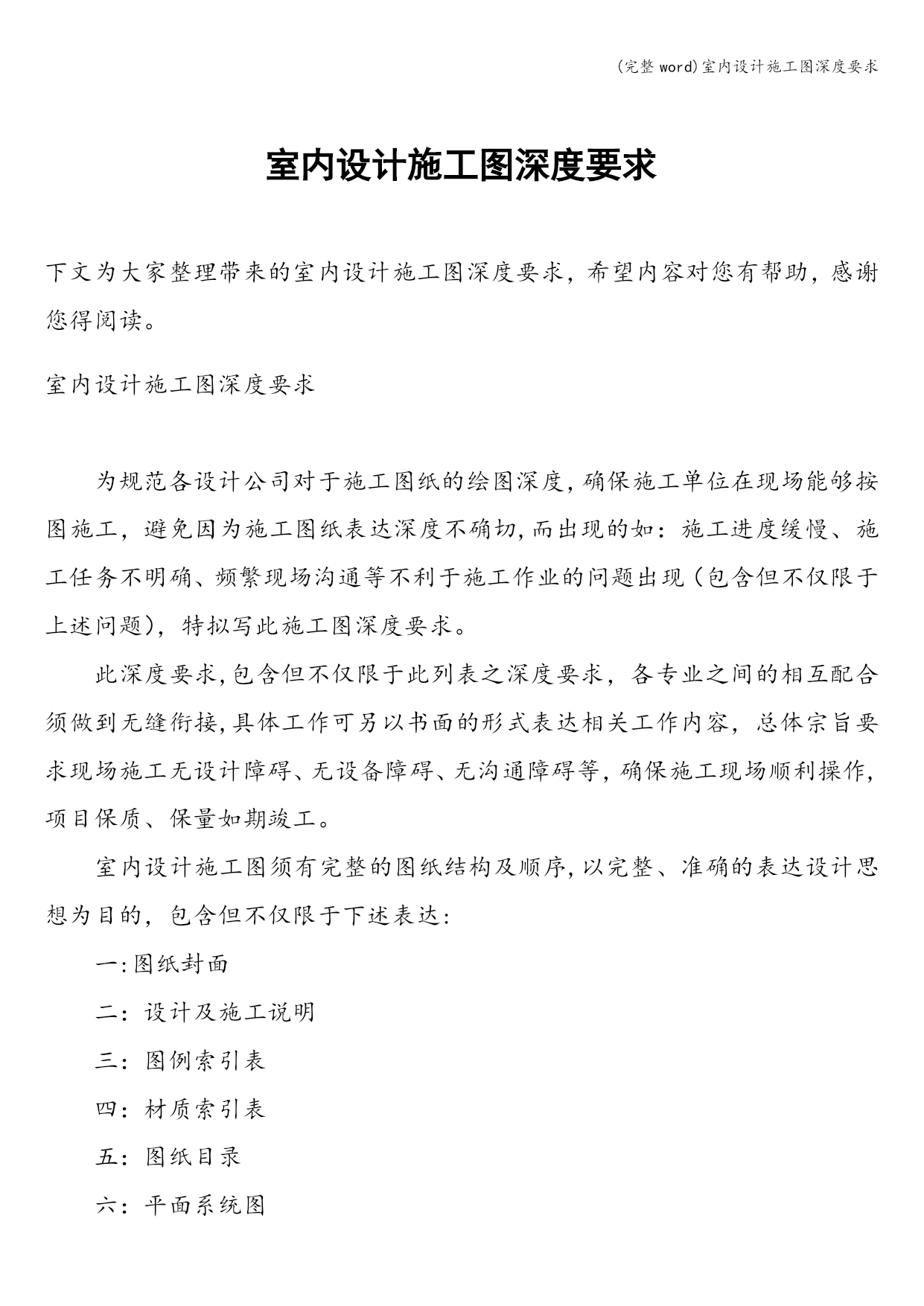

室内设计施工图深度要求

下文为大家整理带来的室内设计施工图深度要求，希望内容对您有帮助，感谢您得阅读。

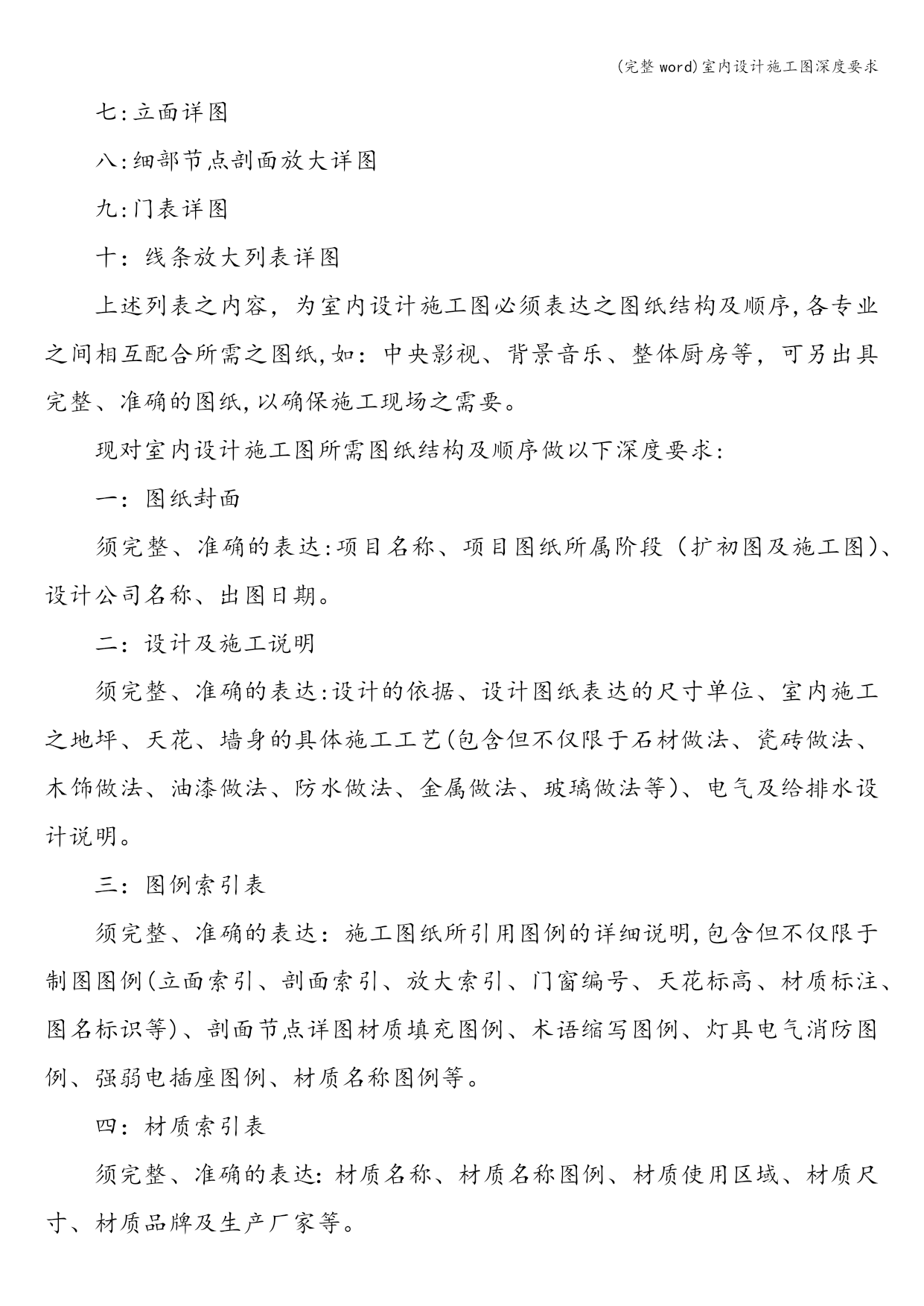

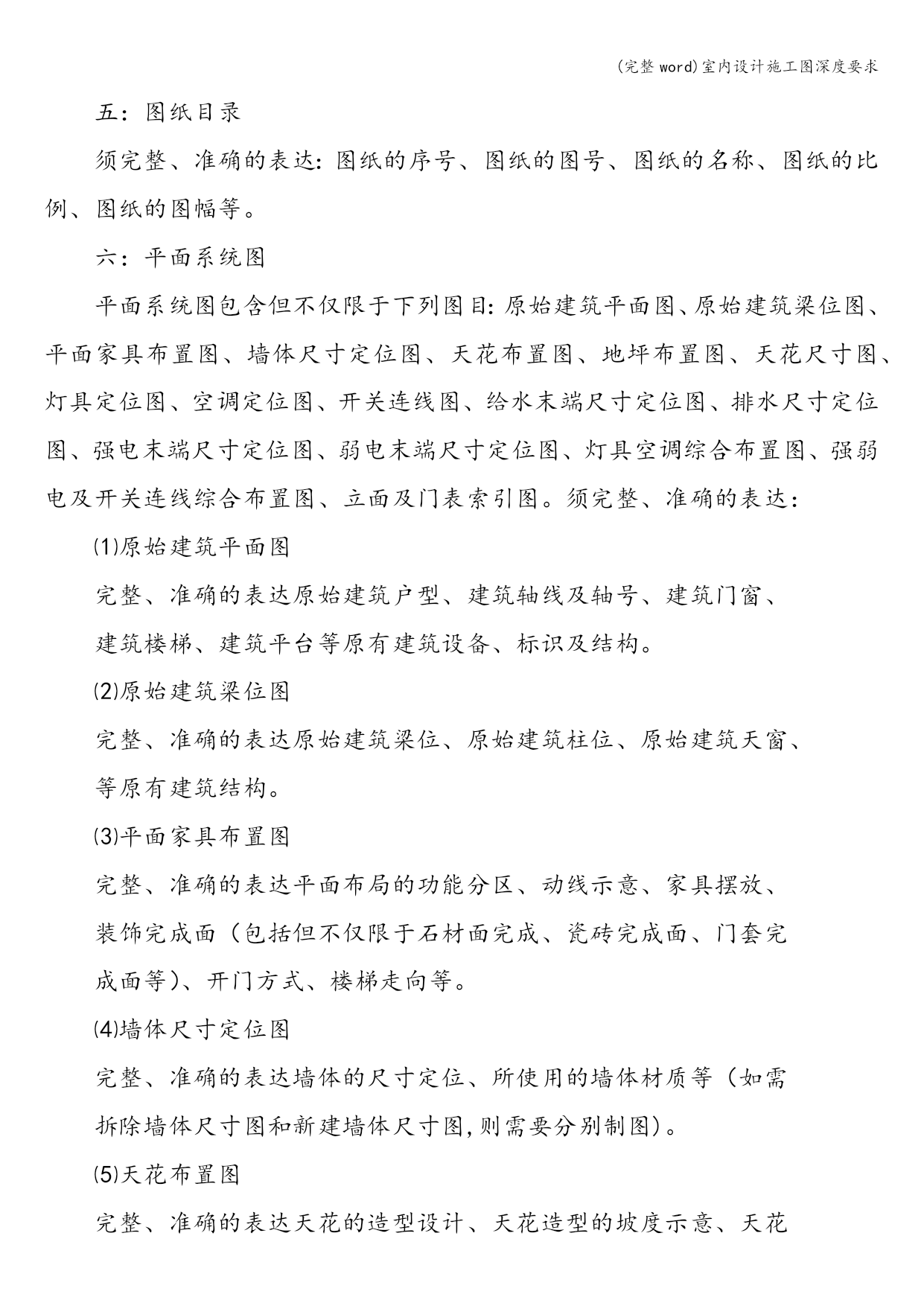

室内设计施工图深度要求为规范各设计公司对于施工图纸的绘图深度，确保施工单位在现场能够按图施工，避免因为施工图纸表达深度不确切,而出现的如：施工进度缓慢、施工任务不明确、频繁现场沟通等不利于施工作业的问题出现（包含但不仅限于上述问题），特拟写此施工图深度要求。此深度要求,包含但不仅限于此列表之深度要求，各专业之间的相互配合须做到无缝衔接,具体工作可另以书面的形式表达相关工作内容，总体宗旨要求现场施工无设计障碍、无设备障碍、无沟通障碍等，确保施工现场顺利操作,项目保质、保量如期竣工。室内设计施工图须有完整的图纸结构及顺序,以完整、准确的表达设计思想为目的，包含但不仅限于下述表达:一:图纸封面二：设计及施工说明三：图例索引表四：材质索引表五：图纸目录六：平面系统图七:立面详图八:细部节点剖面放大详图九:门表详图十：线条放大列表详图上述列表之内容，为室内设计施工图必须表达之图纸结构及顺序,各专业之间相互配合所需之图纸,如：中央影视、背景音乐、整体厨房等，可另出具完整、准确的图纸,以确保施工现场之需要。现对室内设计施工图所需图纸结构及顺序做以下深度要求:一：图纸封面须完整、准确的表达:项目名称、项目图纸所属阶段（扩初图及施工图）、设计公司名称、出图日期。二：设计及施工说明须完整、准确的表达:设计的依据、设计图纸表达的尺寸单位、室内施工之地坪、天花、墙身的具体施工工艺(包含但不仅限于石材做法、瓷砖做法、木饰做法、油漆做法、防水做法、金属做法、玻璃做法等）、电气及给排水设计说明。三：图例索引表须完整、准确的表达：施工图纸所引用图例的详细说明,包含但不仅限于制图图例(立面索引、剖面索引、放大索引、门窗编号、天花标高、材质标注、图名标识等)、剖面节点详图材质填充图例、术语缩写图例、灯具电气消防图例、强弱电插座图例、材质名称图例等。四：材质索引表须完整、准确的表达：材质名称、材质名称图例、材质使用区域、材质尺寸、材质品牌及生产厂家等。五：图纸目录须完整、准确的表达：图纸的序号、图纸的图号、图纸的名称、图纸的比例、图纸的图幅等。六：平面系统图平面系统图包含但不仅限于下列图目：原始建筑平面图、原始建筑梁位图、平面家具布置图、墙体尺寸定位图、天花布置图、地坪布置图、天花尺寸图、灯具定位图、空调定位图、开关连线图、给水末端尺寸定位图、排水尺寸定位图、强电末端尺寸定位图、弱电末端尺寸定位图、灯具空调综合布置图、强弱电及开关连线综合布置图、立面及门表索引图。须完整、准确的表达：⑴原始建筑平面图完整、准确的表达原始建筑户型、建筑轴线及轴号、建筑门窗、建筑楼梯、建筑平台等原有建筑设备、标识及结构。⑵原始建筑梁位图完整、准确的表达原始建筑梁位、原始建筑柱位、原始建筑天窗、等原有建筑结构。⑶平面家具布置图完整、准确的表达平面布局的功能分区、动线示意、家具摆放、装饰完成面（包括但不仅限于石材面完成、瓷砖完成面、门套完成面等）、开门方式、楼梯走向等。⑷墙体尺寸定位图完整、准确的表达墙体的尺寸定位、所使用的墙体材质等（如需拆除墙体尺寸图和新建墙体尺寸图,则需要分别制图)。⑸天花布置图完整、准确的表达天花的造型设计、天花造型的坡度示意、天花造型的高度标注、天花造型的使用材质、天花造型的灯位布置、天花造型的智能化末端点位布置（包含但不仅限于红外幕帘、排风扇、中央音响等）、天花剖面节点详图及放大详图的索引图例等，图面所用之图例须与图例索引表之图例相符合。⑹地坪布置图完整、准确的表达地坪铺贴的造型设计、地坪铺贴的起始铺设点、地坪铺贴使用材质的尺寸、地坪铺贴使用材质的材质编号、地坪铺贴使用材质的中英文对照、地坪剖面节点详图及放大详图的索引图例、地坪使用地灯设计的详细尺寸定位、地坪材质的切割尺寸示意等.⑺天花尺寸图完整、准确的表达天花造型尺寸、线条尺寸、窗帘箱尺寸、特殊造型尺寸、圆弧形天花放样尺寸、天花造型坡度尺寸比例等，图面所用之图例须与图例索引表之图例相符合。⑻灯具定位图完整、准确的表达天花灯具尺寸定位、壁灯尺寸定位、镜前灯尺寸定位、排风扇尺寸定位、智能化尺寸定位（包含但不仅限于红外幕帘、背景音乐等）等，图面所用之图例须与图例索引表之图例相符合。⑼空调定位图完整、准确的表达空调出风口、回风口、检修口尺寸定位、新风系统出风口、回风口、检修口尺寸定位,如是分体式空调，需完整、准确的表达挂壁机的平面尺寸定位及空间高度尺寸定位，图面所用之图例须与图例索引表之图例相符合。⑽开关连线图完整、准确的表达灯具的开关连线关系（包含但不仅限于吊灯、吸顶灯、射灯、筒灯、灯槽、壁
