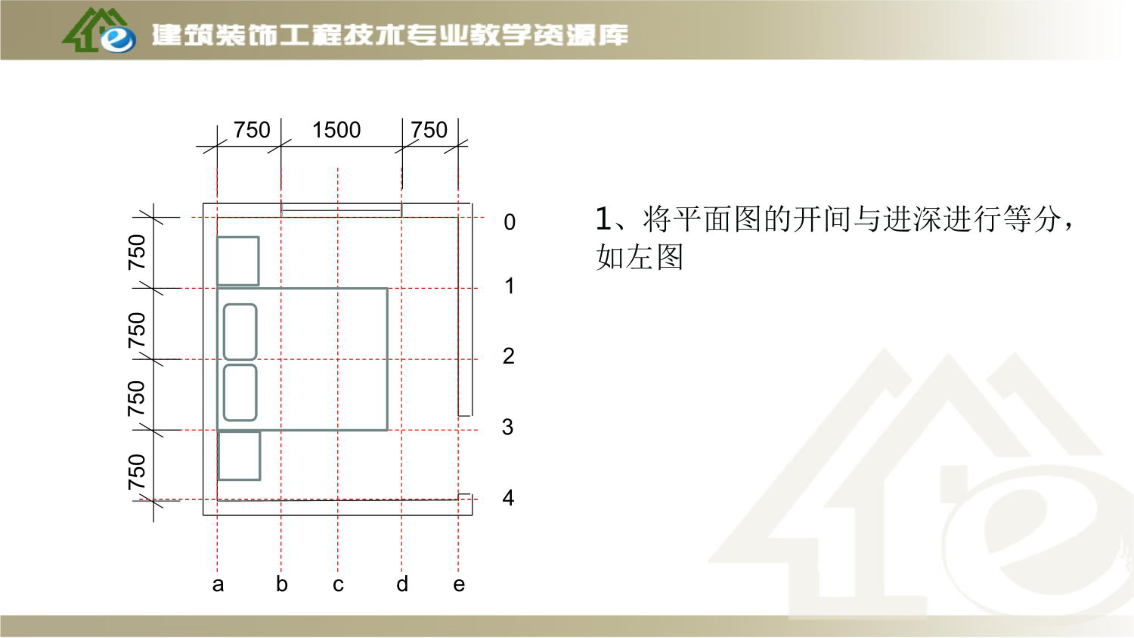

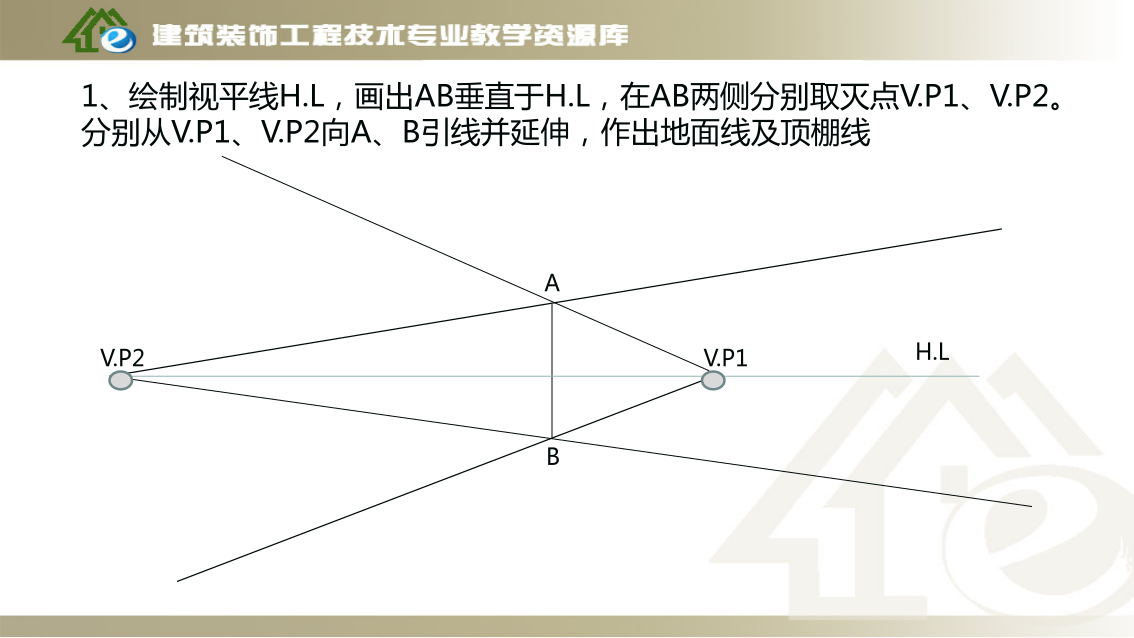

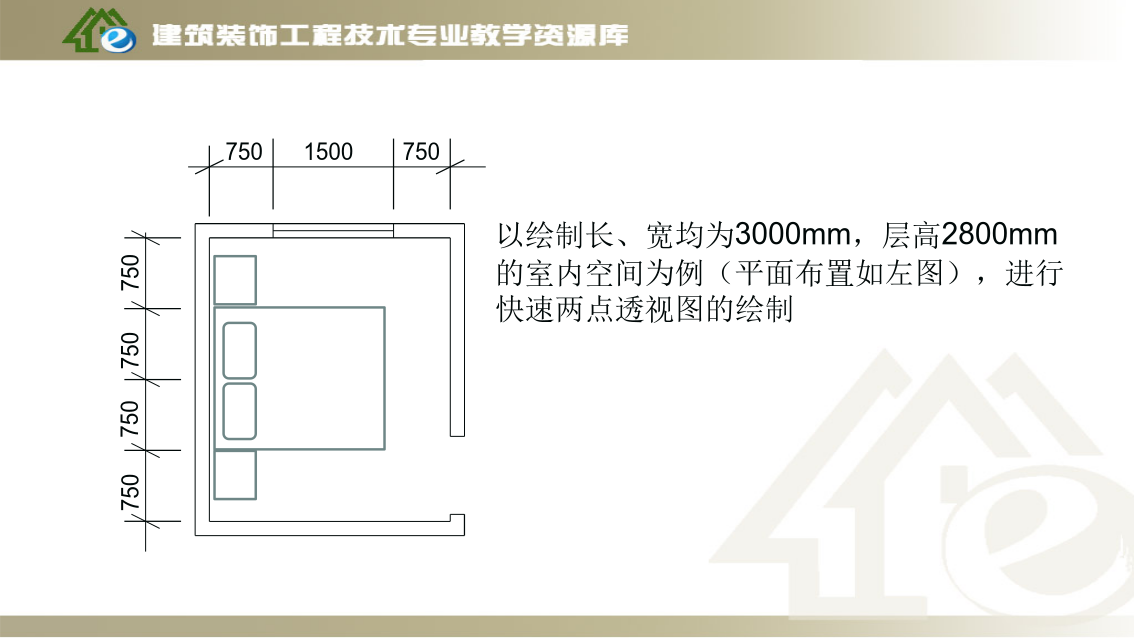

快速室内两点透视图的画法以绘制长、宽均为3000mm，层高2800mm的室内空间为例（平面布置如左图），进行快速两点透视图的绘制3、将AB四等分，将这些等分点与V.P1连接并延长4、等分点与V.P1连接并AD延长后的线与对角分BD分别相交于点1、2、3，

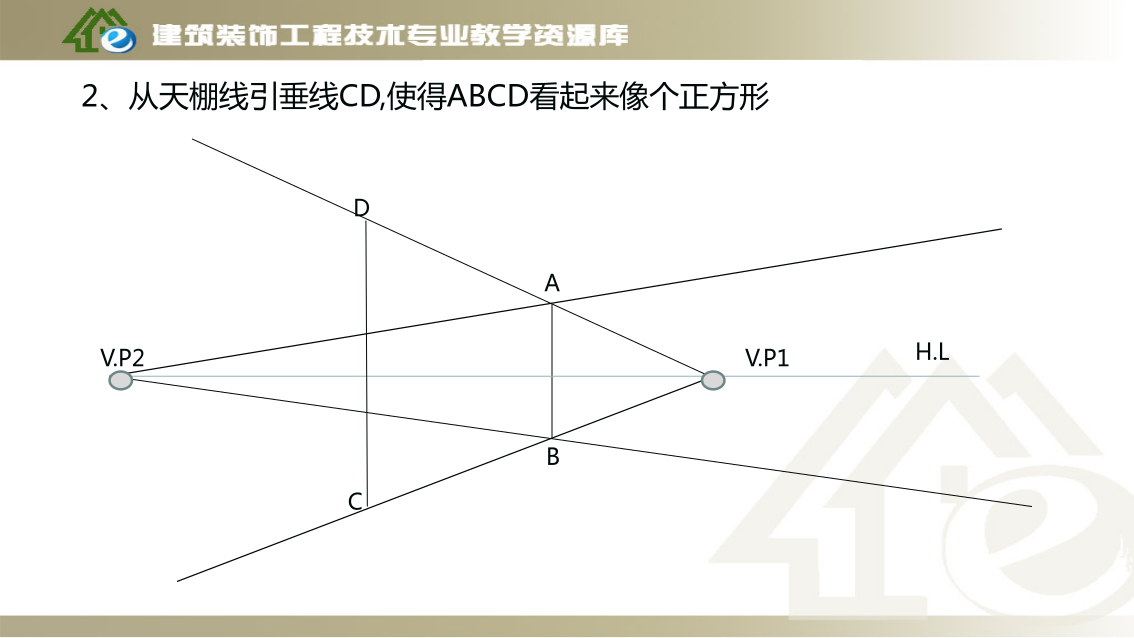

过点1、2、3作垂线与BC相交5、分别将过点1、2、3作垂线与BC相交的交点与V.P2连接并延长6、同理，从天棚线引垂线EF,使得ABEF看起来像个正方形7、将V.P2与AB等分点连接并延长8、等分点与V.P2连接并AD延长后的线与对角分BF分别相交于点4、5、6，
过点4、5、6作垂线与BE相交
9、分别将过点4、5、6作垂线与BE相交的交点与V.P1连接并延长.这样就作出了室内空间的透视网格
10、将作出的室内空间的透视网格结合平面图，按比例绘制出室内床、床头柜的透视图、11、继续深入绘制出室内空间其他物体及造型的透视图，去多余除透视线
以上就是快速室内两点透视图的画法内容课后作业：1、每人找一张平面图，并结合立面图、顶棚图、地面布置图进行快速室内两点透视图画法
