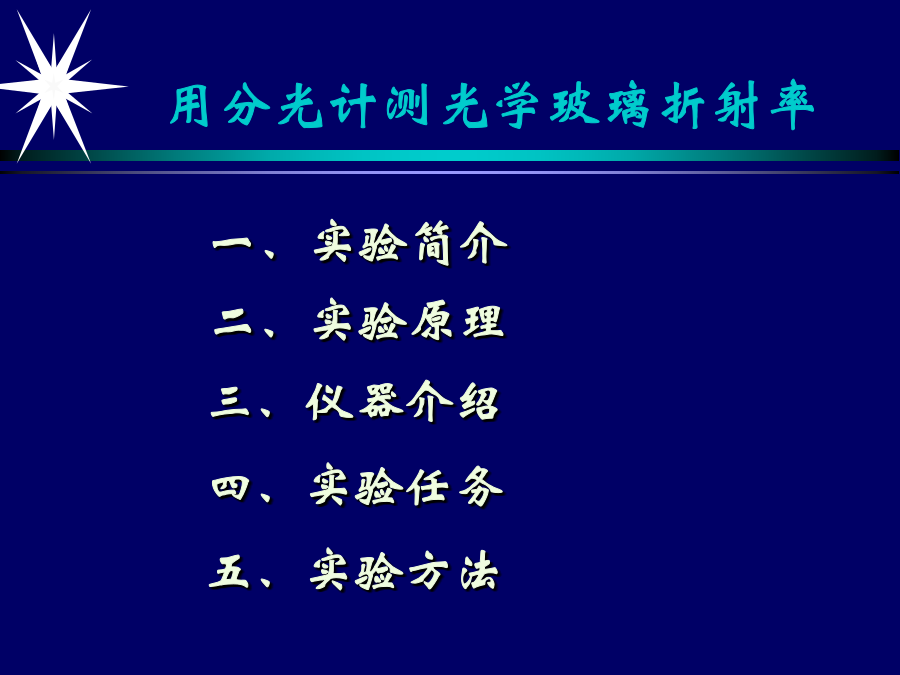

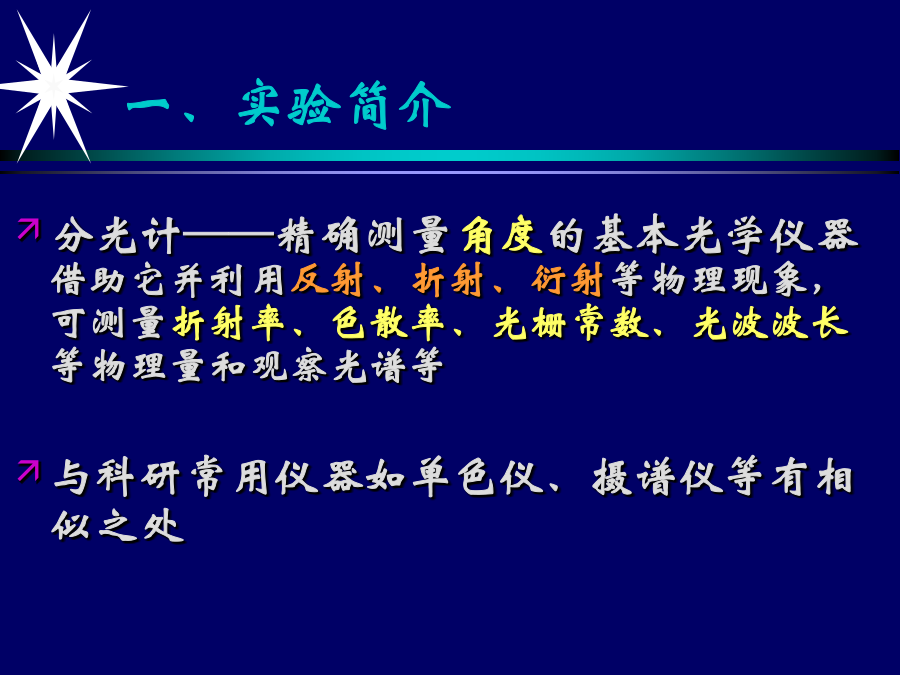

用分光计测光学玻璃折射率用分光计测光学玻璃折射率一、实验简介一束平行单色光射入三棱镜的AB面,经折射后从另一面AC射出,入射光和出射光之间的夹角称为偏向角.可以证明当入射角等于出射角时,偏向角有最小值,称为最小偏向角，以表示.三、分光计介绍平行光管1、调节分光计，使其满足以下条件：
1）望远镜能接收平行光
2）望远镜光轴与仪器转轴垂直
3）载物台平面与仪器转轴垂直
4）平行光管能发出平行光
5）平行光管与望远镜同轴
2、测三棱镜顶角A，最小偏向角，计算出玻璃材料的折射率。分光计的光学系统（调节要求）三棱镜、双面反射镜的放置方法2.反射法测三棱镜顶角分光计的读数方法实验要求:注意事项：
1.计算转角，如望远镜由位置到位置
没有经过刻度盘零点，则
，若由到经过刻度盘零点，读数时应加
360度.
2.不要用手触摸三棱镜的工作面，小心取放。3.测最小偏向角c.移动望远镜,使
竖直瞄准线与狭缝
像的转折点处重合。4.望远镜瞄准平行光管1.什么是最小偏向角？
