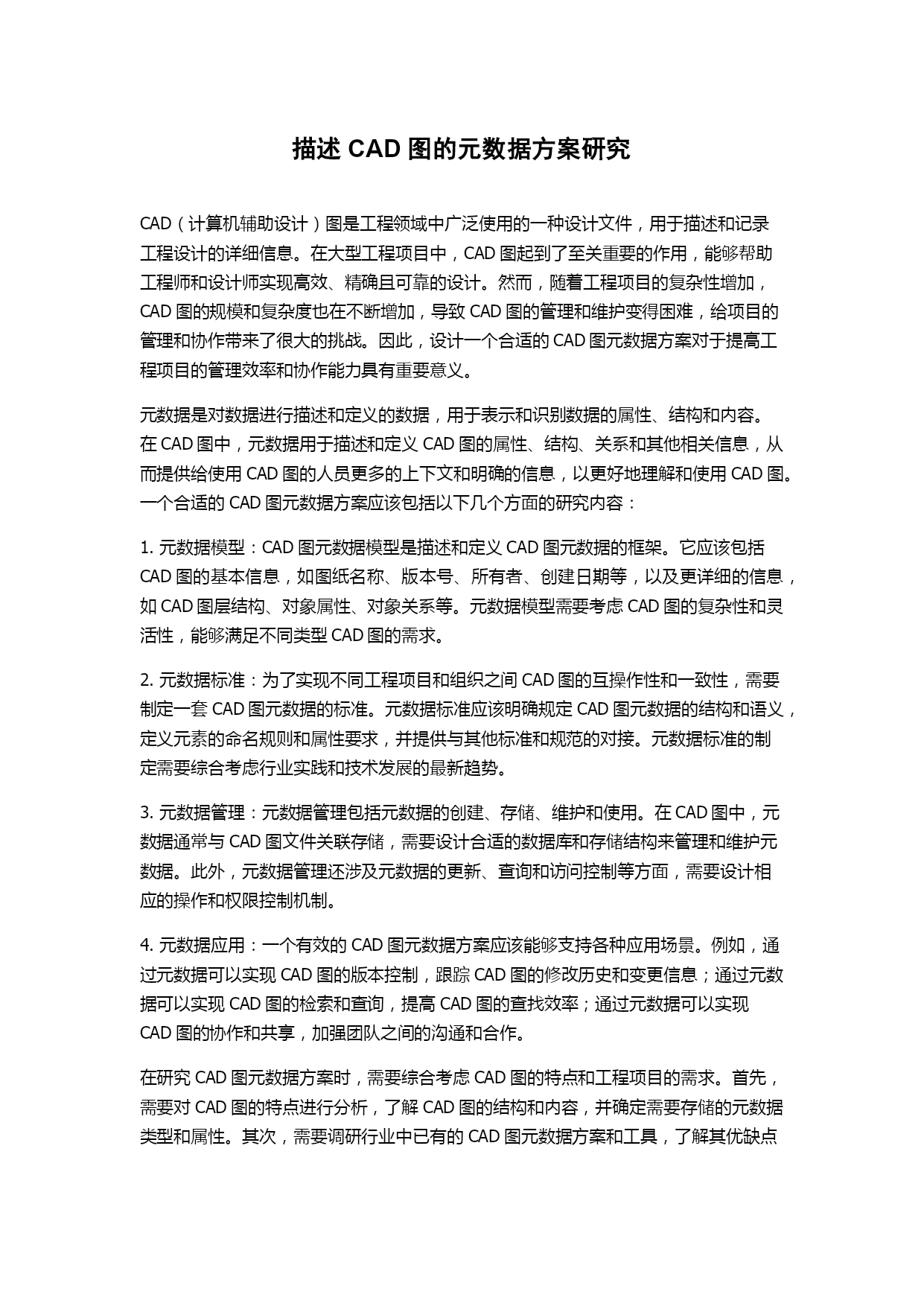

描述CAD图的元数据方案研究
CAD（计算机辅助设计）图是工程领域中广泛使用的一种设计文件，用于描述和记录工程设计的详细信息。在大型工程项目中，CAD图起到了至关重要的作用，能够帮助工程师和设计师实现高效、精确且可靠的设计。然而，随着工程项目的复杂性增加，CAD图的规模和复杂度也在不断增加，导致CAD图的管理和维护变得困难，给项目的管理和协作带来了很大的挑战。因此，设计一个合适的CAD图元数据方案对于提高工程项目的管理效率和协作能力具有重要意义。
元数据是对数据进行描述和定义的数据，用于表示和识别数据的属性、结构和内容。在CAD图中，元数据用于描述和定义CAD图的属性、结构、关系和其他相关信息，从而提供给使用CAD图的人员更多的上下文和明确的信息，以更好地理解和使用CAD图。一个合适的CAD图元数据方案应该包括以下几个方面的研究内容：
1.元数据模型：CAD图元数据模型是描述和定义CAD图元数据的框架。它应该包括CAD图的基本信息，如图纸名称、版本号、所有者、创建日期等，以及更详细的信息，如CAD图层结构、对象属性、对象关系等。元数据模型需要考虑CAD图的复杂性和灵活性，能够满足不同类型CAD图的需求。
2.元数据标准：为了实现不同工程项目和组织之间CAD图的互操作性和一致性，需要制定一套CAD图元数据的标准。元数据标准应该明确规定CAD图元数据的结构和语义，定义元素的命名规则和属性要求，并提供与其他标准和规范的对接。元数据标准的制定需要综合考虑行业实践和技术发展的最新趋势。
3.元数据管理：元数据管理包括元数据的创建、存储、维护和使用。在CAD图中，元数据通常与CAD图文件关联存储，需要设计合适的数据库和存储结构来管理和维护元数据。此外，元数据管理还涉及元数据的更新、查询和访问控制等方面，需要设计相应的操作和权限控制机制。
4.元数据应用：一个有效的CAD图元数据方案应该能够支持各种应用场景。例如，通过元数据可以实现CAD图的版本控制，跟踪CAD图的修改历史和变更信息；通过元数据可以实现CAD图的检索和查询，提高CAD图的查找效率；通过元数据可以实现CAD图的协作和共享，加强团队之间的沟通和合作。
在研究CAD图元数据方案时，需要综合考虑CAD图的特点和工程项目的需求。首先，需要对CAD图的特点进行分析，了解CAD图的结构和内容，并确定需要存储的元数据类型和属性。其次，需要调研行业中已有的CAD图元数据方案和工具，了解其优缺点和适用范围。最后，根据工程项目的需求和限制，设计合适的CAD图元数据方案，并进行实验和评估。

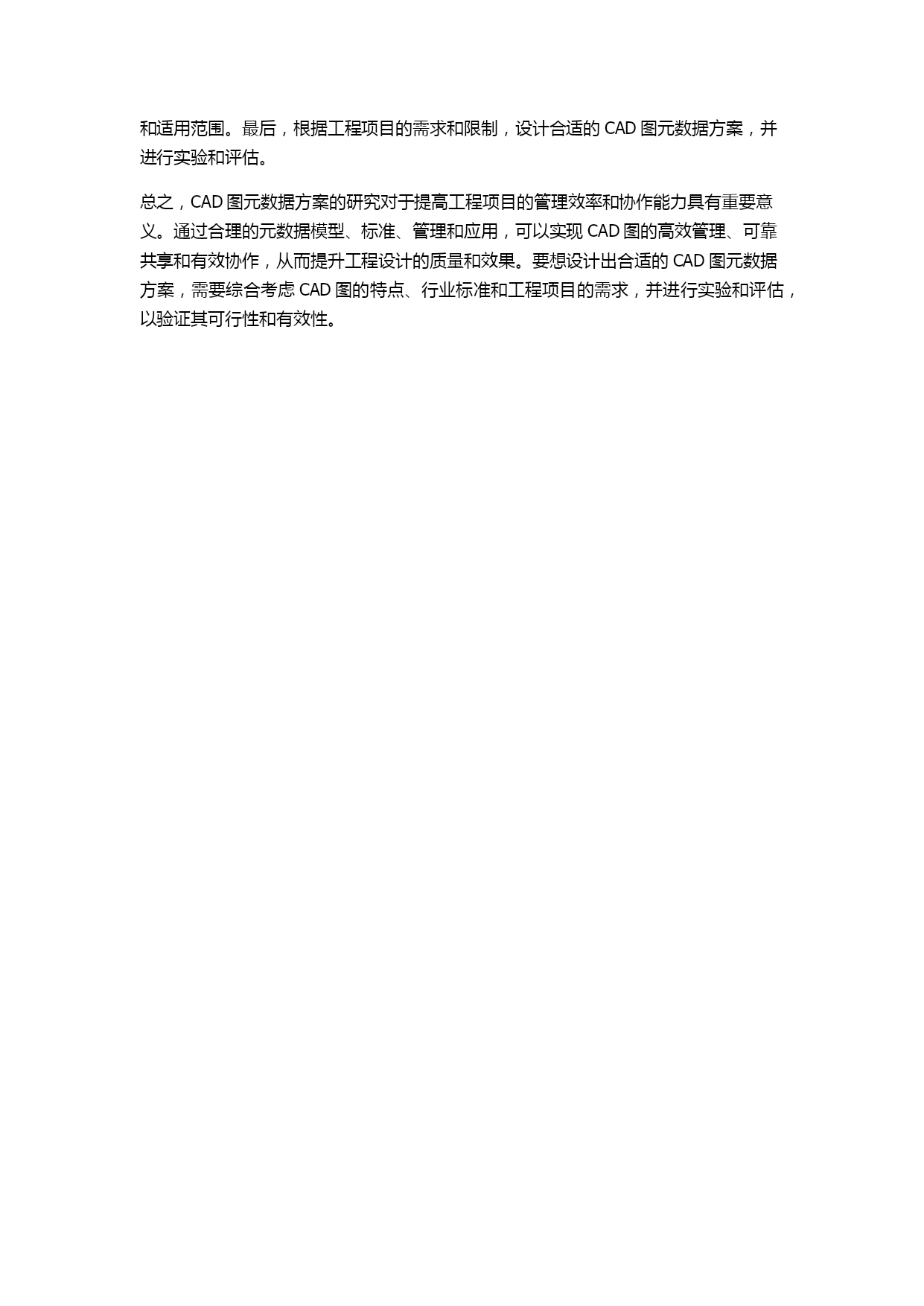

总之，CAD图元数据方案的研究对于提高工程项目的管理效率和协作能力具有重要意义。通过合理的元数据模型、标准、管理和应用，可以实现CAD图的高效管理、可靠共享和有效协作，从而提升工程设计的质量和效果。要想设计出合适的CAD图元数据方案，需要综合考虑CAD图的特点、行业标准和工程项目的需求，并进行实验和评估，以验证其可行性和有效性。
