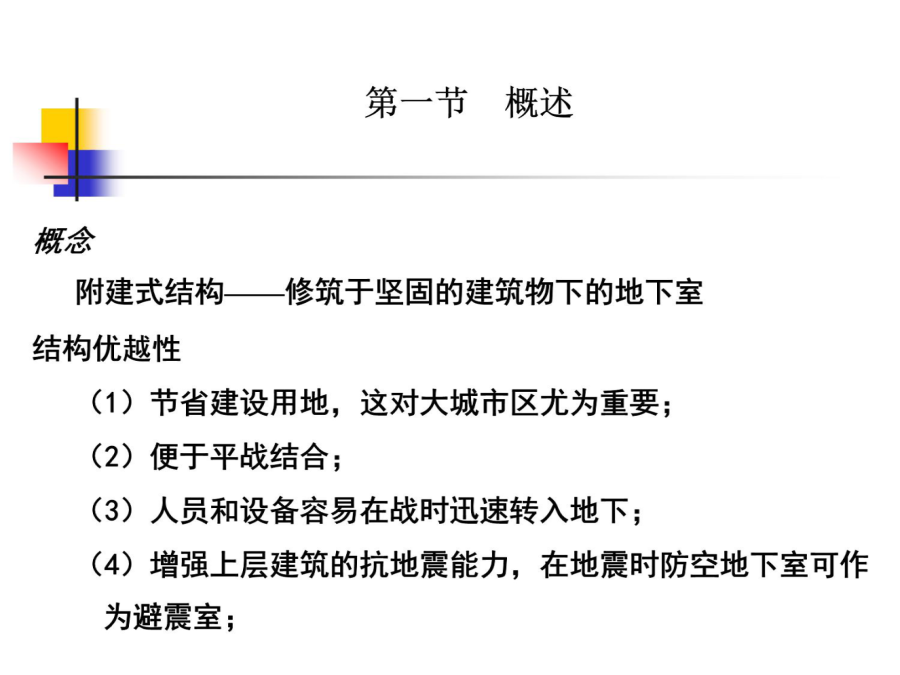

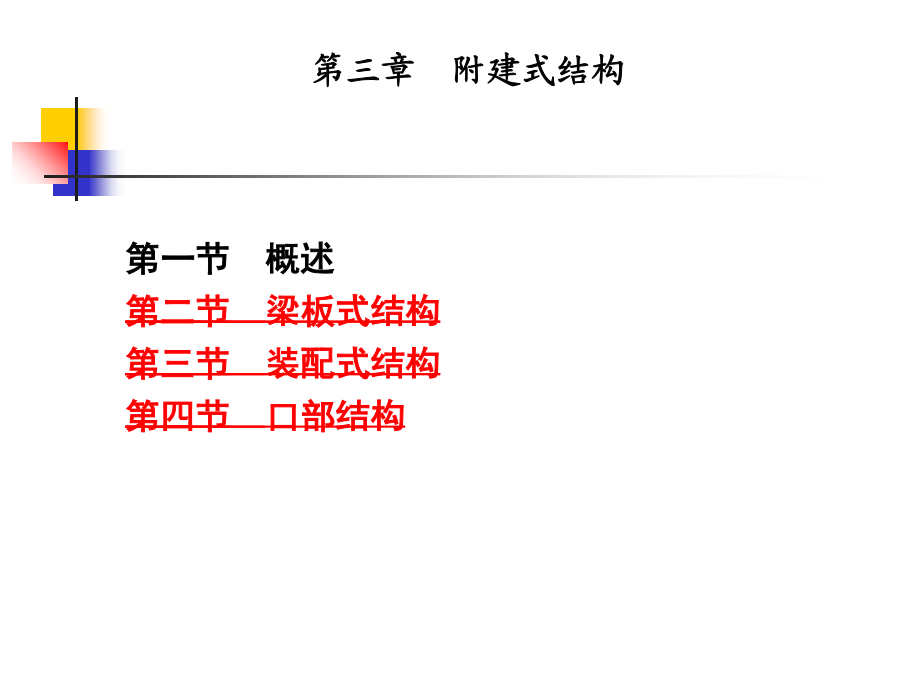

第一节概述
第二节梁板式结构
第三节装配式结构
第四节口部结构

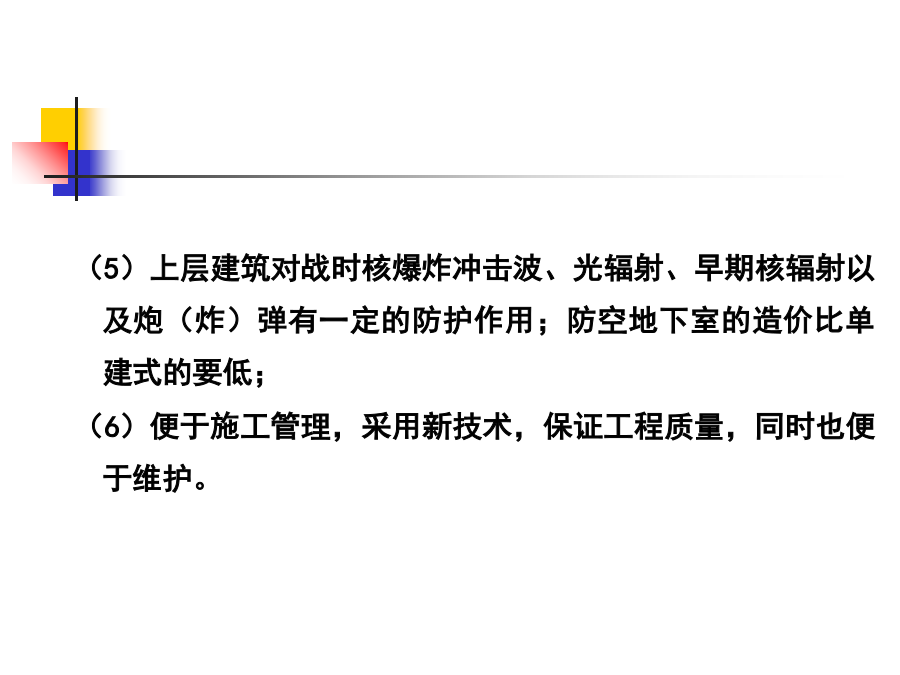

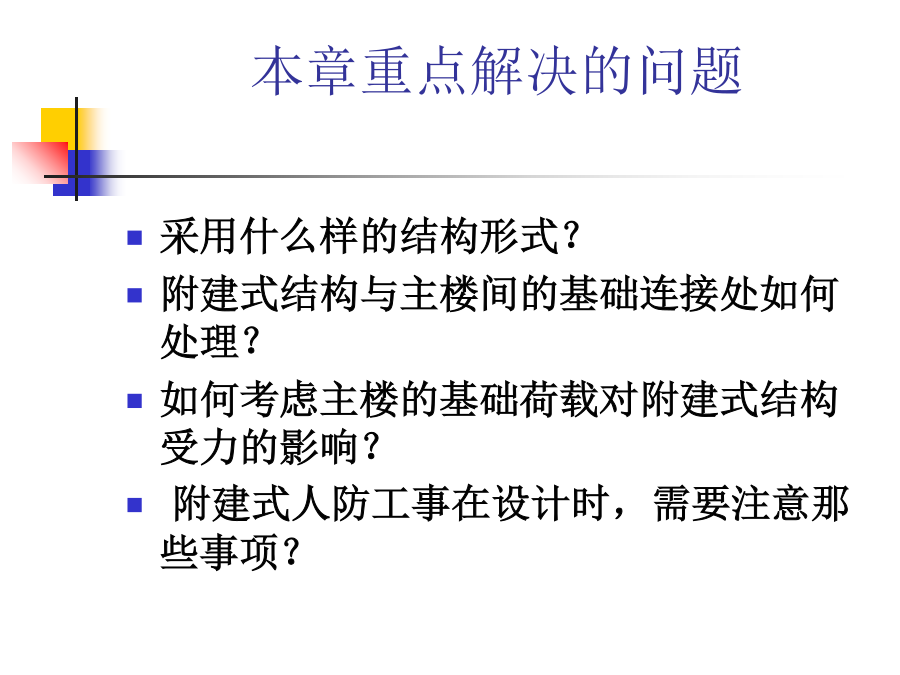

内容回本章重点解决的问题（5）上层建筑对战时核爆炸冲击波、光辐射、早期核辐射以及炮（炸）弹有一定的防护作用；防空地下室的造价比单建式的要低；
（6）便于施工管理，采用新技术，保证工程质量，同时也便于维护。
优先考虑建设的因素
（1）低洼地带需进行大量填土的建筑；
（2）需要做深基础的建筑；
（3）新建的高层建筑；
（4）人口密集、空地缺少的平原地区建筑。
结构的型式选择考虑的因素
（1）战时防护能力的要求；
（2）上面地面建筑的类型；
（3）地质及水文地质条件；
（4）平时与战时使用的要求；
（5）建筑材料及供应情况；
（6）施工条件附建式结构的型式结构的型式
（1）梁板结构
中小型建筑

结构的型式
（2）板柱结构
与上部结构适应

结构的型式
（3）箱型结构
沉井、地下连续墙…
箱形基础

结构的型式
（4）其他结构
单层、大跨度
结构占高大
观感差

结构的构造要求现浇混凝土，>C15
预制混凝土，>C20

变形缝的设置要求
地下室沉降缝的设置原则上应服从地面建筑的要求；
地震区设有局部地下室的建筑物，应设置沉降缝，
当地面建筑设置防震缝时，其防空地下室可不设置防震缝。
当地下室的室外出入口与主体结构的连接处，应设置沉降缝，以防止产生不均匀沉降时断裂。当防空地下室设置沉降缝时，其上部地面建筑也要在其对应的位置设置沉降缝。
防空地下室的一个防护单元内，不允许设置沉降缝、伸缩缝
伸缩缝和沉降缝、变形缝的间距在30m左右。当防空地下室的顶盖采用迭合板、装配整体式平板或拱形结构时，应沿着内墙与外墙的顶部设置圈梁一道。圈梁的高度不小于180mm，宽度与墙的厚度相同，在圈梁内上下各配三根直径为12mm的钢筋，箍筋直径不小于6mm，间距不大于300mm，圈梁应设置在同一个水平面上，并且要相互连通，不得断开，如圈梁兼作过梁时，应对这一部分圈梁另行验算。
当防空地下室顶盖采用现浇钢筋混凝土结构时，除沿外墙顶部的同一水平布按上述要求设置圈梁时，还可在内隔墙上间隔设置圈梁，其间距不宜大于12m。钢筋混凝土顶板与内、外墙的相接处，应设置锚固钢筋，一般钢筋直径8mm、间距200mm，伸入圈梁内的锚固长度不应小于240mm，伸入砖墙内的锚固长度，不应小于450mm。
砖墙转角处及内外墙的交接处，除应同时咬搓砌筑外，还应沿墙高设置拉结筋，拉结筋每边伸入墙身10m，其数量当墙厚为490mm时，可取每10皮砖设置四根直径为6mm的钢筋。
对于双向配筋的钢筋混凝土顶板、底板或墙板，均应设置呈梅花形排列的联系筋或拉结筋，间距为500mm。顶板或底板的联系筋直径不小于8mm；墙板的垃结筋直径不小于6mm。
钢筋混凝土受弯构件的受拉钢筋配筋率，一般控制在0.15～1.5%的范围内。
1顶板设计
2侧墙设计
3基础设计
4承重内墙（柱）设计1顶板设计（1）爆炸冲击波超压所产生的动载
考虑上部地面建筑对冲击波有一定的削弱作用；
不考虑上部地面建筑的作用。
设计中常将冲击波动载变为相应的等效静载
（2）顶板以上的静荷载
设备夹层、房屋底层地坪和覆土层重以及战时不迁动的固定设备等。不包括人重和倒塌的上层建筑碎块的重量。
（3）顶板自重
根据初步选定的断面尺寸及采用的材料估算。影响因素
荷载的形式、位置和数量；
板的跨数、各跨的跨度尺寸；
板的支承条件等。
在选择计算简图时，应力求计算简便，而又与实际结构受力情况尽可能符合。
单向板梁板结构
l2/l1＞2，沿板的短边l1方向产生弯矩
双向板梁板结构
l2/l1≤2，板在两个方向均产生弯矩
多列双向板情况的顶板的两种简化计算
（1）各跨跨度相等或相近时，把顶板分为每一块单独的单跨双向板计算
（2）根据比值将作用在每块双向板上的荷载近似地分配到两个方向上，而后再按互相垂直的两个单向连续板计算。（三）内力计算-单向连续板
l2/l1＞2，双向板的荷载已经分配简化
（1）等跨情况（两跨相差小于20%）（三）内力计算——单向连续板
（2）不等跨情况
先按弹性法求出内力图，再将各支座负弯矩减少30%，并相应增加跨中正弯矩，使每跨调整后两端支座弯矩的平均值与跨中弯矩绝对值之和，不小于相应的简支梁跨中弯矩。
如前者小于后者时，应将支座弯矩的调整值减少使不因支座负弯矩过小而造成跨中最大正弯矩的过分增加。最后，再根据调整后的支座弯矩计算剪力值。（2）内力计算——多列双向板（P21）
对于超静定钢筋混凝土梁、板和平面框架结构，同时发生最大弯矩和最大剪力的截面，应验算斜截面抗剪强度。
受拉钢筋配筋率μ，不宜大于1.5%；对于受弯、大偏心受压构件，当μ＞1.5%时，当β＜1.5时，仍取1.5
连续梁的支座，以及框架和刚架的节点，当验算抗剪强度时，混凝土轴心抗压动力强度应乘以折
