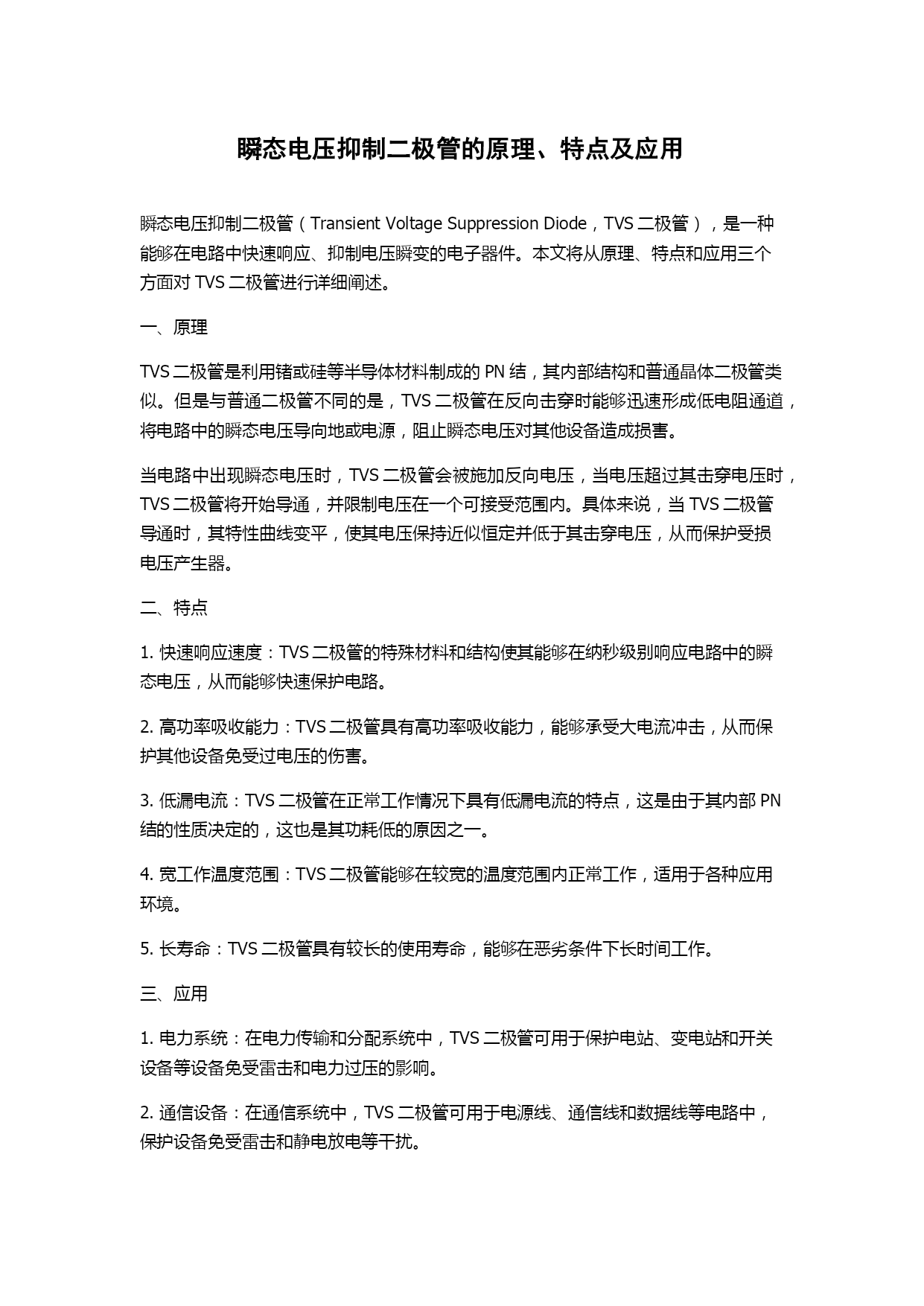

瞬态电压抑制二极管的原理、特点及应用
瞬态电压抑制二极管（TransientVoltageSuppressionDiode，TVS二极管），是一种能够在电路中快速响应、抑制电压瞬变的电子器件。本文将从原理、特点和应用三个方面对TVS二极管进行详细阐述。
一、原理
TVS二极管是利用锗或硅等半导体材料制成的PN结，其内部结构和普通晶体二极管类似。但是与普通二极管不同的是，TVS二极管在反向击穿时能够迅速形成低电阻通道，将电路中的瞬态电压导向地或电源，阻止瞬态电压对其他设备造成损害。
当电路中出现瞬态电压时，TVS二极管会被施加反向电压，当电压超过其击穿电压时，TVS二极管将开始导通，并限制电压在一个可接受范围内。具体来说，当TVS二极管导通时，其特性曲线变平，使其电压保持近似恒定并低于其击穿电压，从而保护受损电压产生器。
二、特点
1.快速响应速度：TVS二极管的特殊材料和结构使其能够在纳秒级别响应电路中的瞬态电压，从而能够快速保护电路。
2.高功率吸收能力：TVS二极管具有高功率吸收能力，能够承受大电流冲击，从而保护其他设备免受过电压的伤害。
3.低漏电流：TVS二极管在正常工作情况下具有低漏电流的特点，这是由于其内部PN结的性质决定的，这也是其功耗低的原因之一。
4.宽工作温度范围：TVS二极管能够在较宽的温度范围内正常工作，适用于各种应用环境。
5.长寿命：TVS二极管具有较长的使用寿命，能够在恶劣条件下长时间工作。
三、应用
1.电力系统：在电力传输和分配系统中，TVS二极管可用于保护电站、变电站和开关设备等设备免受雷击和电力过压的影响。
2.通信设备：在通信系统中，TVS二极管可用于电源线、通信线和数据线等电路中，保护设备免受雷击和静电放电等干扰。
3.汽车电子：在汽车电子中，TVS二极管可用于保护电子设备免受车辆启动、刹车和充电等过电压的影响。
4.工业自动化：在工业自动化系统中，TVS二极管可用于保护PLC、变频器和机器人等设备免受电力干扰和电磁干扰的影响。
5.家电产品：在家电产品中，TVS二极管可用于保护电源、电路板和触控屏等设备免受家庭电力供应中的过电压和闪电等因素的影响。
总结起来，瞬态电压抑制二极管通过其快速响应速度和高功率吸收能力，能够有效保护电路免受过电压引起的损坏。它的特点包括快速响应速度、高功率吸收能力、低漏电流、宽工作温度范围和长寿命。在电力系统、通信设备、汽车电子、工业自动化和家电产品等领域都有广泛应用。
