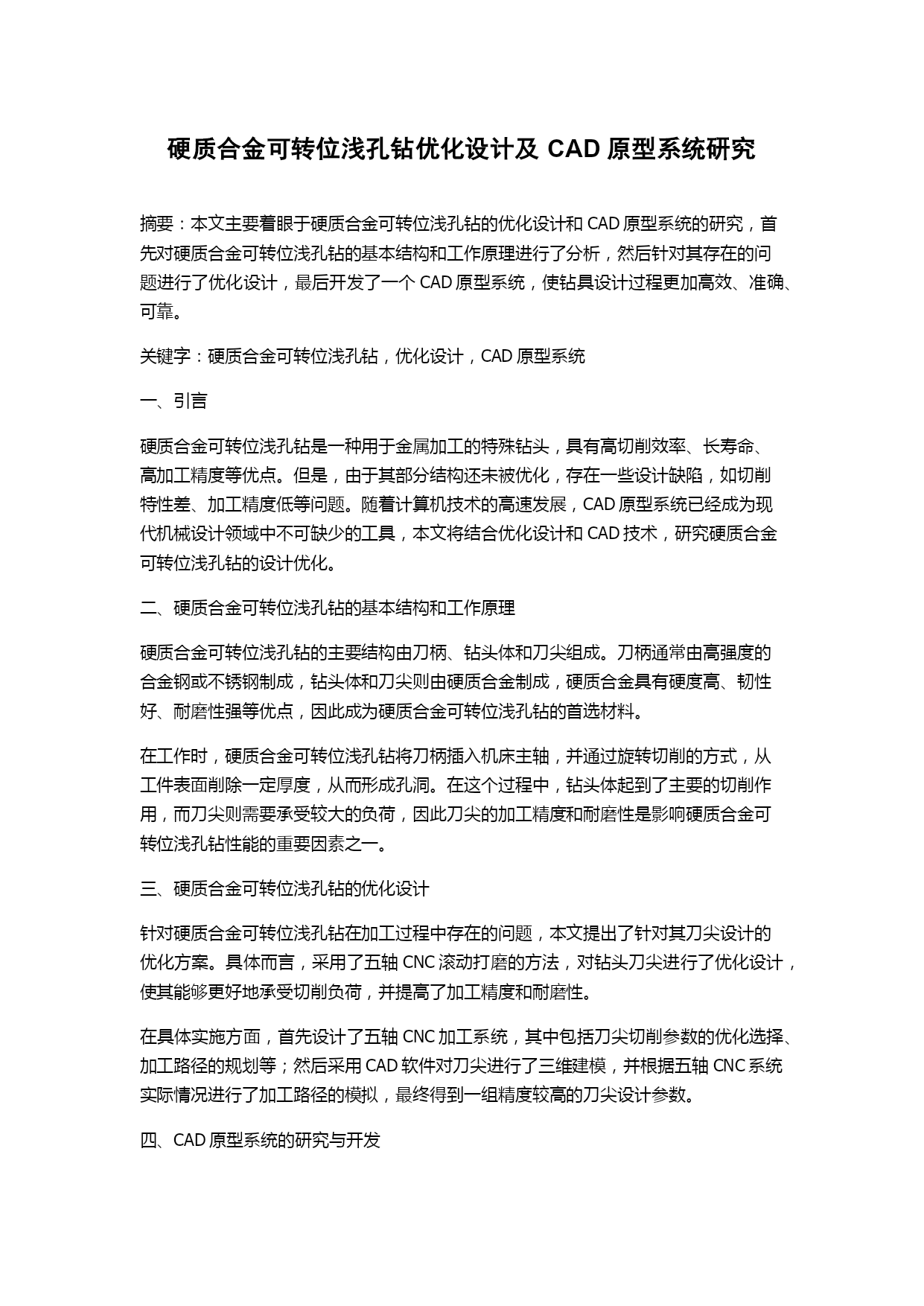

硬质合金可转位浅孔钻优化设计及CAD原型系统研究
摘要：本文主要着眼于硬质合金可转位浅孔钻的优化设计和CAD原型系统的研究，首先对硬质合金可转位浅孔钻的基本结构和工作原理进行了分析，然后针对其存在的问题进行了优化设计，最后开发了一个CAD原型系统，使钻具设计过程更加高效、准确、可靠。
关键字：硬质合金可转位浅孔钻，优化设计，CAD原型系统
一、引言
硬质合金可转位浅孔钻是一种用于金属加工的特殊钻头，具有高切削效率、长寿命、高加工精度等优点。但是，由于其部分结构还未被优化，存在一些设计缺陷，如切削特性差、加工精度低等问题。随着计算机技术的高速发展，CAD原型系统已经成为现代机械设计领域中不可缺少的工具，本文将结合优化设计和CAD技术，研究硬质合金可转位浅孔钻的设计优化。
二、硬质合金可转位浅孔钻的基本结构和工作原理
硬质合金可转位浅孔钻的主要结构由刀柄、钻头体和刀尖组成。刀柄通常由高强度的合金钢或不锈钢制成，钻头体和刀尖则由硬质合金制成，硬质合金具有硬度高、韧性好、耐磨性强等优点，因此成为硬质合金可转位浅孔钻的首选材料。
在工作时，硬质合金可转位浅孔钻将刀柄插入机床主轴，并通过旋转切削的方式，从工件表面削除一定厚度，从而形成孔洞。在这个过程中，钻头体起到了主要的切削作用，而刀尖则需要承受较大的负荷，因此刀尖的加工精度和耐磨性是影响硬质合金可转位浅孔钻性能的重要因素之一。
三、硬质合金可转位浅孔钻的优化设计
针对硬质合金可转位浅孔钻在加工过程中存在的问题，本文提出了针对其刀尖设计的优化方案。具体而言，采用了五轴CNC滚动打磨的方法，对钻头刀尖进行了优化设计，使其能够更好地承受切削负荷，并提高了加工精度和耐磨性。
在具体实施方面，首先设计了五轴CNC加工系统，其中包括刀尖切削参数的优化选择、加工路径的规划等；然后采用CAD软件对刀尖进行了三维建模，并根据五轴CNC系统实际情况进行了加工路径的模拟，最终得到一组精度较高的刀尖设计参数。
四、CAD原型系统的研究与开发

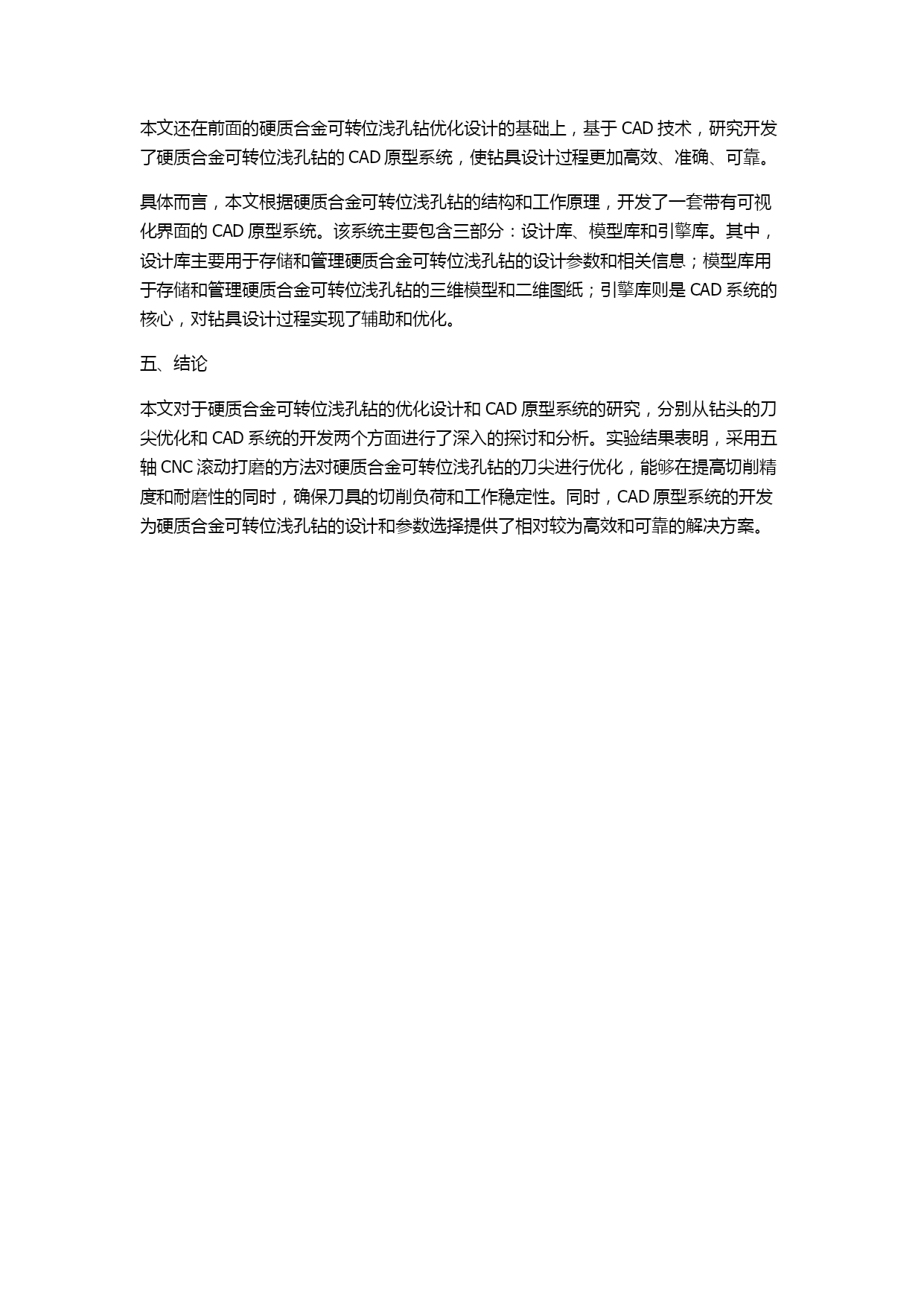

本文还在前面的硬质合金可转位浅孔钻优化设计的基础上，基于CAD技术，研究开发了硬质合金可转位浅孔钻的CAD原型系统，使钻具设计过程更加高效、准确、可靠。
具体而言，本文根据硬质合金可转位浅孔钻的结构和工作原理，开发了一套带有可视化界面的CAD原型系统。该系统主要包含三部分：设计库、模型库和引擎库。其中，设计库主要用于存储和管理硬质合金可转位浅孔钻的设计参数和相关信息；模型库用于存储和管理硬质合金可转位浅孔钻的三维模型和二维图纸；引擎库则是CAD系统的核心，对钻具设计过程实现了辅助和优化。
五、结论
本文对于硬质合金可转位浅孔钻的优化设计和CAD原型系统的研究，分别从钻头的刀尖优化和CAD系统的开发两个方面进行了深入的探讨和分析。实验结果表明，采用五轴CNC滚动打磨的方法对硬质合金可转位浅孔钻的刀尖进行优化，能够在提高切削精度和耐磨性的同时，确保刀具的切削负荷和工作稳定性。同时，CAD原型系统的开发为硬质合金可转位浅孔钻的设计和参数选择提供了相对较为高效和可靠的解决方案。
