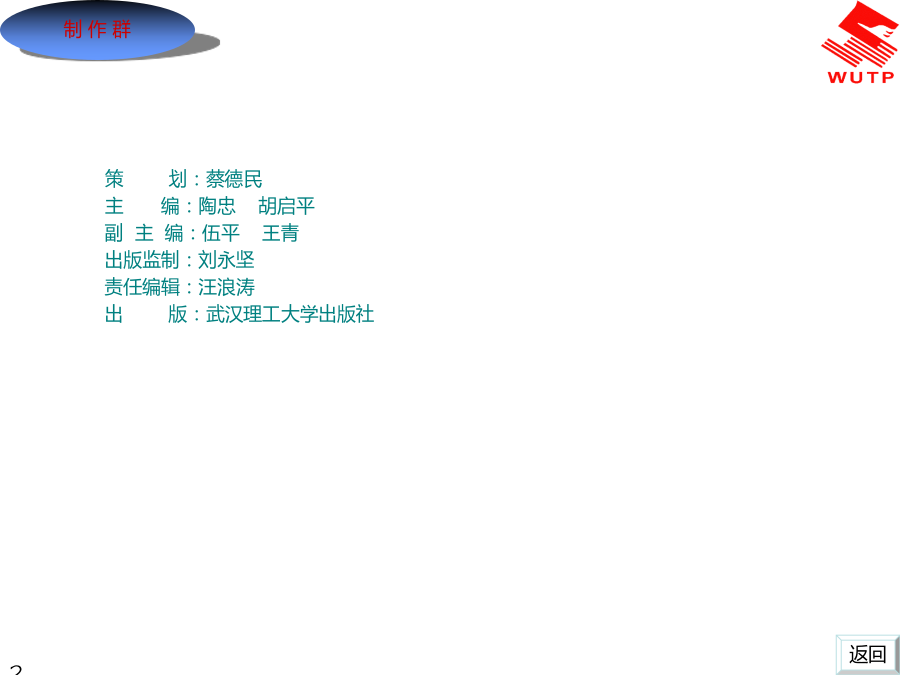

混凝土结构(下)策划：蔡德民
主编：陶忠胡启平
副主编：伍平王青
出版监制：刘永坚
责任编辑：汪浪涛

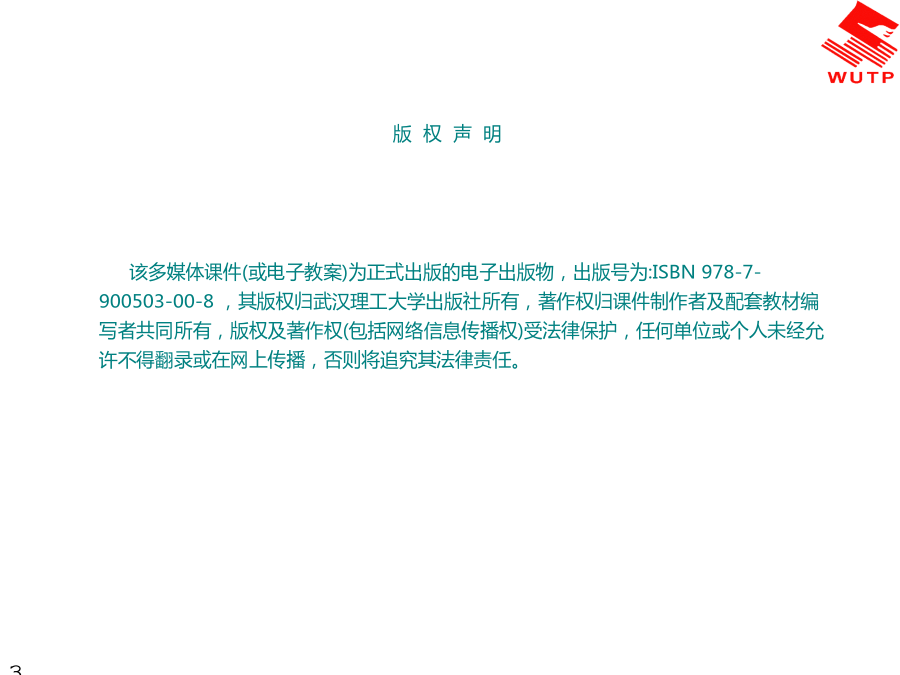

出版：武汉理工大学出版社版权声明第一章1.1概述1.现浇式：
优点：整体性好，刚度大，抗渗性好，抗震性能强。现浇楼盖、屋盖易于适应各种特殊的情况。
缺点：需要现场支模和铺设钢筋，混凝土的浇筑和养护等劳动量大，且工期较长。
2.装配式：
优点：节约劳动力、模板，加快施工进度，便于工业化生产和机械化施工；
缺点：结构的整体性、抗震性、防水性和刚度较差，吊装运输不便；
3.装配整体式：
优点：整体性和刚度比装配式的好，又比现浇式支模工作量少。
缺点：焊接工作量往往较大，且需要二次浇筑混凝土，施工较繁；(1)肋梁楼盖：
如图(a)、(b)，用梁将楼板分成多个区格，从而形成整浇的连续板和连续梁，因板厚也是梁高的一部分，故梁的截面为T形，这种由梁板组成的现浇楼盖通常称为肋梁楼盖。
随着板区格平面尺寸比的不同，又可分成单向板肋梁楼盖和双向板肋梁楼盖。（划分标准及相应规定）
(2)井式楼盖：
如图(c)，将楼板划分成若干个正方形或接近正方形的小区格，两个方向的梁截面相同，不分主梁和次梁，都是直接承受板传来的荷载，称为井式楼盖。
(3)无梁楼盖：
如图(d)所示，将板直接支承在柱上的楼盖称为无梁楼盖。其传力途径是荷载由板直接传至柱或墙。无梁楼盖与柱构成板柱结构。
实际工程中究竟采用何种楼盖形式，应根据房屋的性质用途、平面尺寸、荷载大小、采光及技术经济等因素综合考虑。《规范》规定：

四边支承的板(或邻边支承或三边支承)应按下列规定计算：当长边与短边长度之比大于或等于3时，可按沿短边方向受力的单向板计算；当长边与短边长度之比小于或等于2时，应按双向板计算；当长边与短边长度之比介于2和3之间时，宜按双向板计算；当按沿短边方向受力的单向板计算时，应沿长边方向适当增加构造钢筋的配筋量。
（如图）①结构平面布置，并初步拟定板厚和主、次梁的截面尺寸；
②荷载计算；
③确定梁、板的计算简图；
④梁、板的内力计算；
⑤截面计算，配筋及构造处理；
⑥绘制施工图一、结构平面布置
二、荷载及计算单元
三、内力计算方法
1.弹性理论计算方法（弹性分析法）
将混凝土看做匀质弹性体，认为结构荷载与内力、荷载与变形均为线弹性关系，按照结构力学中的方法来分析其内力。
2.塑性理论计算方法（塑性分析法）
充分考虑材料的塑性性能，考虑内力重分布，能较好的符合结构的实际受力状态。
四、单向板肋梁楼盖的截面计算和构造1.内容(如图）
1)确定柱网尺寸——即确定主梁、次梁的计算跨度；
2)确定次梁的间距——即确定板的跨度；
3)确定梁、板的截面尺寸。
2.原则：
1)梁格的布置要考虑生产工艺，使用要求和支承结构的合理性；
2)柱网与梁格尺寸除应满足生产工艺和使用要求外，还应使结构具有尽可能好的经济效果；
3)梁格应尽可能布置得规整、统一，板的厚度和梁的截面尺寸尽量统一，减少梁板跨度的变化，以简化计算，方便施工；
4)避免集中荷载直接作用于板上。3.跨度及截面尺寸确定：

主梁：跨度l=5-8m，截面高度h=l/8-l/14，宽度b=h/2-h/3。

次梁：跨度l=4-7m，截面高度h=l/12-l/18，宽度b=h/2-h/3，同时为方便施工，次梁的高度宜比主梁的高度小50mm以上。

板：单向板的跨度，一般不宜超过3m。截面高度h＝(1/30～
1/40)l01，最小厚度见规范
（l01为板的标志跨度，即次梁间距）4.常用的布置方案
1)主梁横向布置，次梁纵向布置(图a)
2)主梁纵向布置，次梁横向布置(图b)
3)只布置次梁，不设主梁(图c)荷载类型：
1.恒载
包括自重、构造层重、固定设备重等。恒荷载的标准值由所确定的构件尺寸和构造等,根据材料单位体积的重量计算。确定荷载效应组合的设计值时,恒荷载的分项系数一般取为g=1.2。
2.活荷载
包括人群、堆料和临时性设备等。民用建筑楼面上的均布活荷载标准值可由《建筑结构荷载规范》，根据房屋类别查得；工业建筑楼面活荷载，在生产、使用或检修、安装时，由设备、管道、运输工具等产生的局部荷载，均应按实际情况考虑，可采用等效均布活荷载代替。活荷载的分项系数一般情况下取q=1.4(1.3)计算单元的确定:(如图)
单向板：除承受结构自重、抹灰荷载外，还要承受作用于其上的使用活荷载，通常取1m宽板带作为荷载计算单元；
次梁：除承受结构自重、抹灰荷载外，还要承受板传来的荷载。计算板传来的荷载时，为简化计算不考虑板的连续性，通常视连续板为简支板；取宽度为板跨度l1的负荷载带作为荷载计算单元。
主梁：除承受结构自重、抹灰荷载外，还要承受次梁传来的集中荷载。为简化计算不考虑次梁的连续性，通常视次梁为简支梁，以两侧次梁的支座反力作为主梁荷载，次梁传给主
