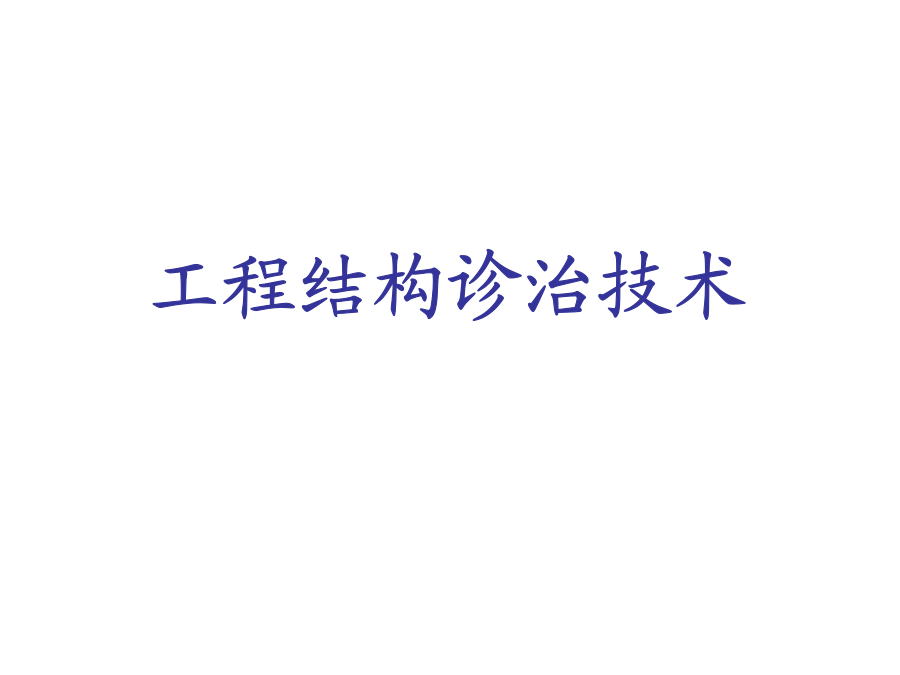

工程结构诊治技术C知识分享.ppt

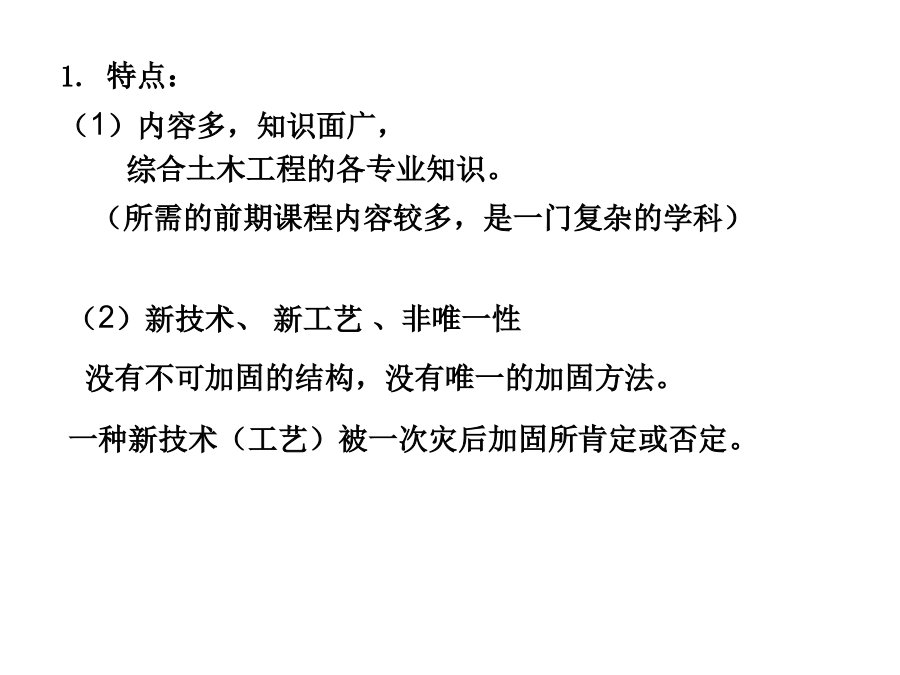

工程结构诊治技术1.特点：
（1）内容多，知识面广，
综合土木工程的各专业知识。
（所需的前期课程内容较多，是一门复杂的学科）

（2）新技术、新工艺、非唯一性
没有不可加固的结构，没有唯一的加固方法。
一种新技术（工艺）被一次灾后加固所肯定或否定。

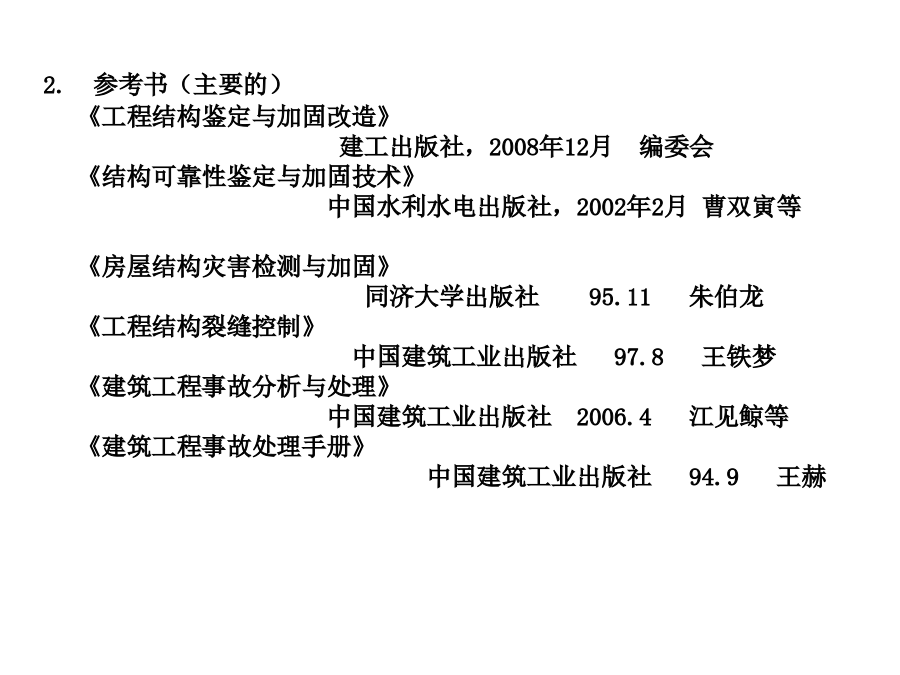

2.参考书（主要的）
《工程结构鉴定与加固改造》
建工出版社，2008年12月编委会
《结构可靠性鉴定与加固技术》
中国水利水电出版社，2002年2月曹双寅等

《房屋结构灾害检测与加固》
同济大学出版社95.11朱伯龙
《工程结构裂缝控制》
中国建筑工业出版社97.8王铁梦
《建筑工程事故分析与处理》
中国建筑工业出版社2006.4江见鲸等
《建筑工程事故处理手册》
中国建筑工业出版社94.9王赫涉及标准、规范涉及标准、规范涉及标准、规范加固涉及的部分标准、规范（四）由于设计、施工、材料、环境影响、使用不
当及自然损耗等多方面的原因，使得结构安全性
得不到保障，或使用功能不能满足要求，这就需
要对其进行诊断、鉴定、加固与修复处理。近年
来，结构补强与加固越来越受到有关科研和工程
技术人员的重视。
补强与加固的目的就是提高结构及构件的强
度、刚度、延性、稳定性和耐久性，满足安全要
求，改善使用功能，延长结构寿命。世界经济发达国家的基本建设大体上经历了三个阶段：
大规模新建
新建与维修并重
维修改造为主为了推动和适应建筑维修改造业的发展，
“国际建筑研究和文献委员会”设立了：
“建筑物维修改造委员会”（“W70委员
会”），专门从事建筑物维修改造的研究、调
查、信息交流和组织编制标准规范等工作。结构补强加固已在各种工业
建筑、民用建筑、桥梁、隧
道、水电站等领域大量应用。
先看以下结构补强加固工程
图片：世界各国及各方人士都对建筑物的寿命极为关注，因为人类离不开建筑。对于新建筑，业主关心的是在一定的期望寿命要求下它究竟能使用多少年，工程技术人员关心的是应该对设计的参数、材料性能的要求、施工工艺、使用中的维护提出什么样的要求才能使设计的建筑达到期望的寿命。对在用的旧建筑，业主更多的是关心其剩余寿命，即还能为业主服务多少年；工程技术人员则关心的是能拿出哪些证据证明建筑物的剩余寿命，或对在用有病害的建筑物需要做哪些诊断和加固修复工作，才能达到业主期望的剩余寿命。建筑物的耐久性

首先明确和区分与耐久性有关的以下几个概念：
(1)耐久性。在一定的环境和使用条件下，随着时间的推移，建筑物抵抗病害及老化而保持基本设计功能的能力。
(2)设计使用年限。在正常使用、维护条件下，建筑物不需作较大加固处理，就能保证结构安全和基本保持主要设计使用功能的年数，又称为设计耐用年限。
(3)设计基准期。在计算结构可靠度时考虑各项基本变量与时间关系时所取用的基准时间。
(4)使用寿命。建筑物或其重要部分从投入使用到废弃不用或不宜再使用的时间。
我国新《建筑结构可靠度设计统一标准》(GB50068—2001)中给定的设计基准期为50年。建筑结构的耐久性是建筑结构可靠性在时间坐标上的度量。设计耐用年限规定与现有建筑科学水平、材料水平、施工水平、国家综合经济实力、业主的投资与回收、土地资源紧缺程度等都是相关的。各国对此都有明确规定，这些规定与我国略有出入。日本建筑学会1986年制定的《建筑物设计、施工、维护耐久性指南》的规定如表1-2所示。
国际标准CEB-FIPModelCode(1978)规定，一般钢筋混凝土建筑物设计使用年限为50年，纪念性建筑物设计使用年限为500年。英国BS5400对钢筋混凝土桥梁的设计使用年限规定为120年建筑耐久性历史案例上海外白渡外白渡桥
分段拆离外白渡桥分离后在拖船上拖船正在将外白渡桥拖往船厂维修建筑物设计使用年限与实际使用年限相差很大
调查结果表明，在严重腐蚀条件下的工业厂房，使
用期限仅为17~26年，
1985年水电部调查了32座大型混凝土坝和40余
座钢筋混凝土闸，其耐用年限估计只有30~50年。
冶金、化工、有色冶金行业的厂房腐蚀十分严重，结构维持正常使用的年限普遍很短。表1-钢铁厂结构耐用年限调查情况
据2000年全国公路普查，截止2000年底，我国公路危桥已有9597座，每年维修加固费需38亿元，而实际到位仅8亿元。建筑物诊断鉴定

建筑物诊断鉴定是对已有建筑物的作用、结构抗
力及相互关系进行调查、测定、检查、试验、分析、研究和判断，取得结论的全过程，又称为建筑物的可靠性鉴定。
鉴定的目的在于使业主心中有数，管好、用好建筑物，延长建筑物的使用寿命。
80年代以来，在结构耐久性、可靠性鉴定方面的研究有了较大发展，国家有关部委，包括建设部、冶金部等，将相应的一些课题列为重大科研课题，组织了专题攻关，取得了一系列成果。1绪论1.1.工程结构诊治学的范畴建筑病害是建筑工程质量事
