工程结构抗震设计原理知识讲解.ppt

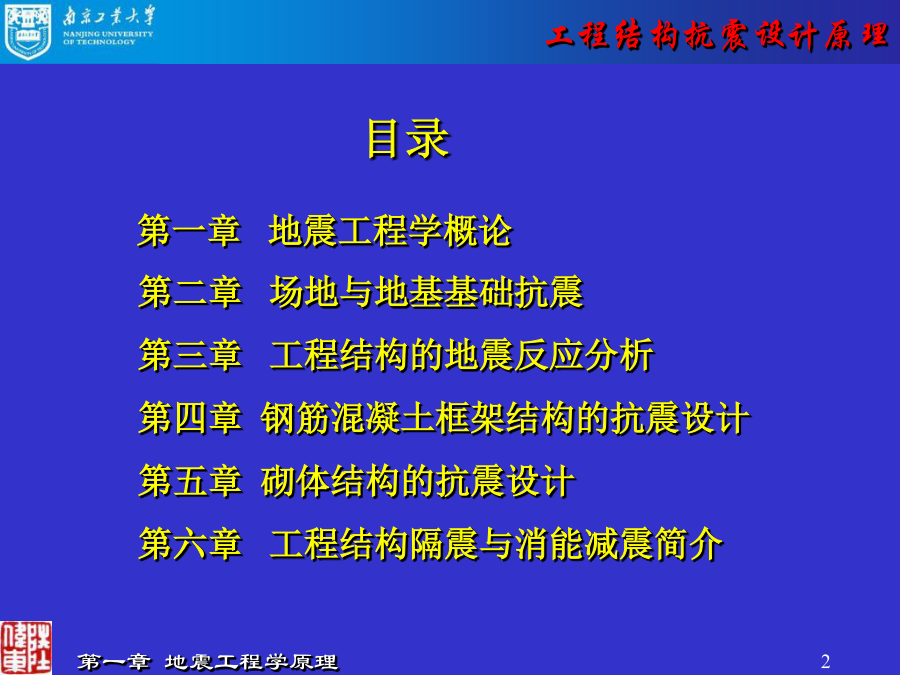

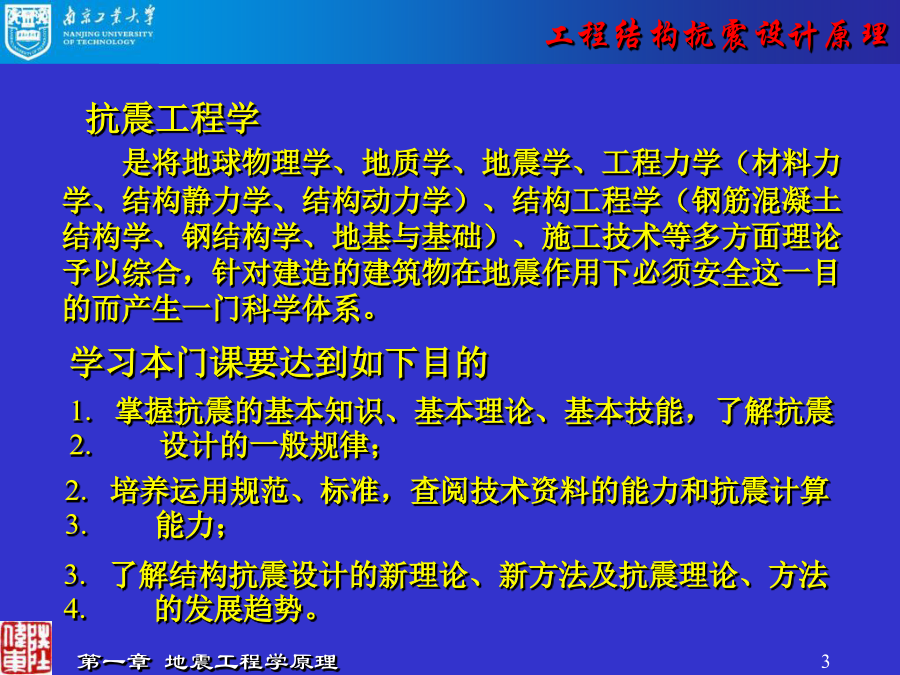

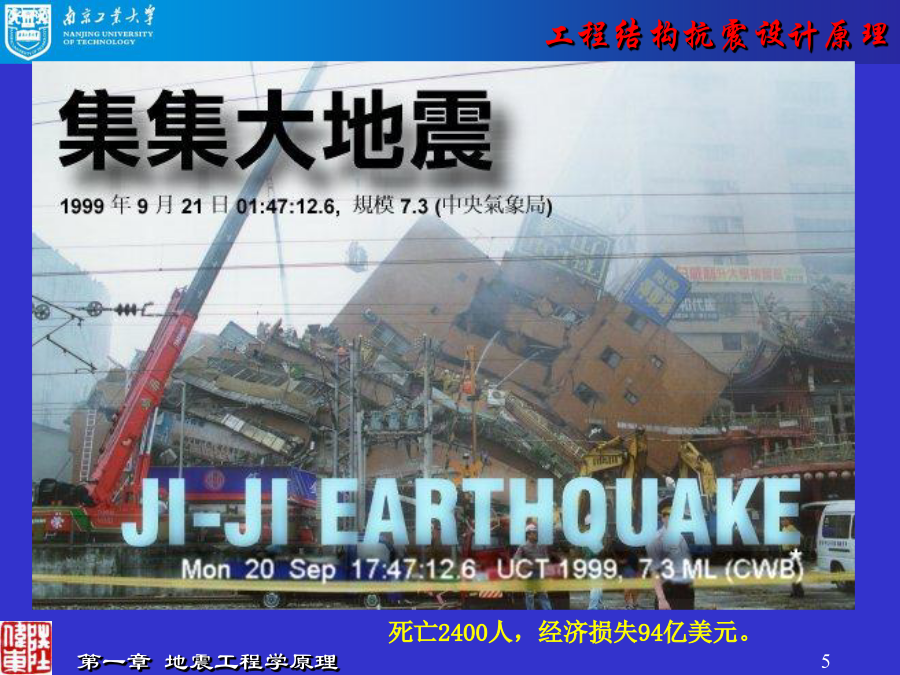

工程结构抗震设计原理目录抗震工程学死亡2400人，经济损失94亿美元。67云林县六市中山国宝二期大楼座落在大智路上，为12层钢筋混凝土住宅和商务混合大楼，其中二栋自楼梯间相接处分裂，东侧楼6层以下全部塌陷，并向东侧倒在邻房4层楼公寓上。西侧楼5层以下全部倒塌，并向西倾倒在另一栋大楼上，柱子间距介于8米到10米，且柱子数量偏少。彰化县员林镇邦富贵名门大楼座落在中山路惠明街口，为16层钢筋混凝土集合住宅大楼。地震时其中一栋倾倒靠在呈L型平面大楼上，柱子间距7至10米。造成倾倒的原因是底层柱子数量少，间距太大。10柱子内埋设管线（水、排水、电、煤气、电话）等，虽然节省了空间，但大大降低了柱子的有效承重截面积，造成破坏。1213141516唐山大地震唐山市文化路青年宫，为砖混结构的二层楼房，7.8级地震时倒塌一层，7.1级地震时除四根门柱外，全部坍塌。开滦煤矿医院，为砖混结构的五层楼房（局部七层），仅西部转角残存。唐山市开滦煤矿救护楼，为砖混结构人字木屋架的三层楼房，墙倒顶塌。唐山市河北省煤矿设计院，砖混结构的楼房局部倒塌。唐山地区交通局，砖混结构的三层办公楼遭到破坏。（此处为唐山地震重点保护遗迹之一。）唐山市河北省矿业学院图书馆，三层高的阅览室，系装配式纯框架结构，西头倒毁，东头框架幸存。（此处为唐山地震重点保护遗迹之一。）唐山市机车车辆厂震后概貌。震后工厂厂区印度大地震为了省钱，近年兴建的建筑物没有抗震结构，使地震的伤亡加重。震后现场情况29座落在活断层上的一座二层小学教学楼被完全摧毁。7.8级地震造成达180公里的破碎带，水平和垂直错距都很大，引起地表沉陷、隆起、裂缝、液化等地表破坏，同时造成建筑物的大量毁坏。伊兹米特市一楼房底层空旷，结构不合理，房屋整体倾斜，二楼成了一楼。地震时河床变形，导致跨河公路桥梁跨塌。
人员伤亡惨重美国加州北岭地震（7.0级）
1994年1月17日，2400栋建筑被毁，多处高架公路桥受损，死亡61人，伤7300人，直接经济损失300亿美元，保险损失104亿美元。更多的地震资源，见：二、我国的地震情况喜马拉雅——地中海地震带2.我国是一个地震灾害最严重的国家3.我国的地震活动地区414.目前的地震形势结构工程师的任务：1.2地震的一些基本概念什么叫震源、震中、震中距？地震分类2.火山地震3.陷落地震二.按震源深浅分类地震波地震波1.3震级与烈度3.按震级的地震分类二、地震烈度3.基本烈度《中国地震烈度区划图》《中国地震动峰值加速度区划图》按国家规定的权限批准作为一个地区抗震设防依据的地震烈度称为设防烈度，用Id表示。）
抗震规范附录中列出了我国主要城镇的抗震设防烈度。建筑所在地区在设计基准期（50年）内出现的频度最
高的烈度。也称为常遇烈度、小震烈度，用Is表示。其超
越概率为63.2%，重现期为50年。三、地震烈度、震级与地震影响的关系1.4设计地震分组设计地震分组是新规范新提
出的概念，用以代替旧规范设计
近震、设计远震的概念。1.5地震地面运动的一般特征1.6地震的破坏作用（震害现象）2、建筑物与构筑物的破坏
如房屋倒塌、桥梁断落、水坝开裂、铁轨变形等；2、建筑物与构筑物的破坏
如房屋倒塌、桥梁断落、水坝开裂、铁轨变形等；2、建筑物与构筑物的破坏
如房屋倒塌、桥梁断落、水坝开裂、铁轨变形等；2、建筑物与构筑物的破坏
如房屋倒塌、桥梁断落、水坝开裂、铁轨变形等；3、山体等自然物的破坏。如山崩、滑坡等；4、海啸。
海底地震引起的巨大海浪冲上海岸，可造成沿海地区
的破坏；二、次生灾害：2、水灾。
由水坝决口或山崩拥塞河道等引起；三、工程结构破坏现象4、结构构件连接支撑失效5、地基失效1.7抗震设防的基本要求3.“三水准”抗震设防是对单一水准设防的改进，
是向“性能设计”发展的重要步骤4.“两阶段”抗震设计方法二、抗震设防范围四、抗震设防分类及抗震设防措施建筑类别建筑类别应允许比本地区抗震设防烈度的要求适当降低，但抗震设防烈度为6度时不应降低3.地震作用1.8建筑抗震概念设计二、建筑结构的规则性马那瓜中央银行大厦1）平面不规则
4个楼梯间偏置塔楼西端，西端有填充墙。
4层以上的楼板仅为5cm厚，搁置在高45cm长14m小梁上。
2）竖向不规则
塔楼上部（4层楼面以上），北、东、西三面布置了密集的小柱子，共64根，支承在4层楼板水平处的过渡大梁上，大梁又支承在其下面的10根1m×1.55m的柱子上（间距9.4m）。上下两部分严重不均匀，不连续。
主要破坏：第4层与第5层之间(竖向刚度和承载力突变),周围柱子严重开裂，柱钢筋压屈；
横向裂缝贯穿3层以上的所有楼板(有的宽达1cm),直至电梯井东侧；
塔楼西立面、其他立面窗下和电梯井处的空心砖填充墙及其它非结构构件均
严重破坏或倒塌。
震后计算分析结果:1.结构
