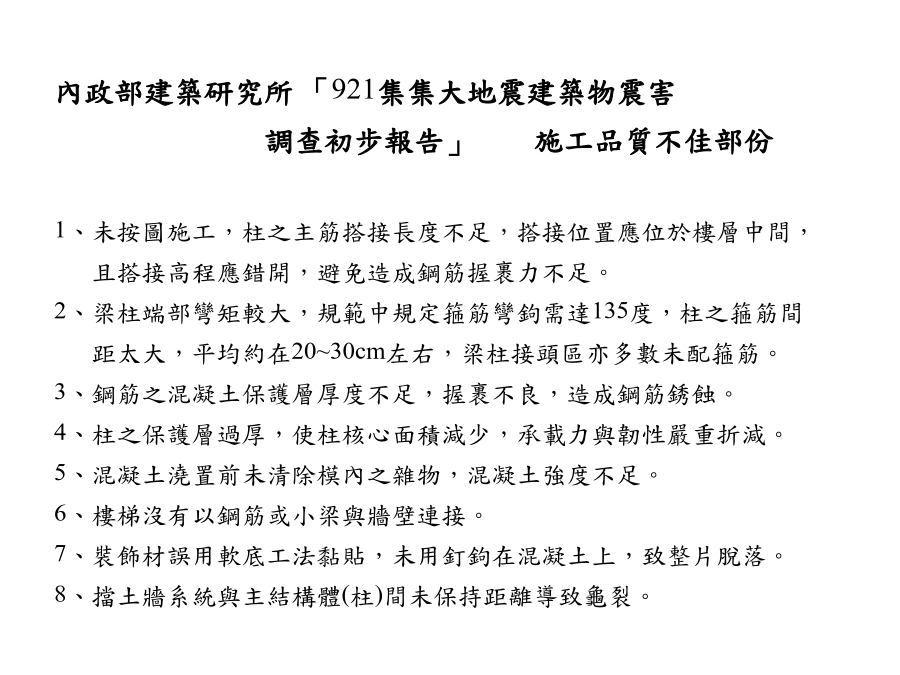

建築結構行為簡介內政部建築研究所「921集集大地震建築物震害
調查初步報告」施工品質不佳部份

1、未按圖施工，柱之主筋搭接長度不足，搭接位置應位於樓層中間，
且搭接高程應錯開，避免造成鋼筋握裹力不足。
2、梁柱端部彎矩較大，規範中規定箍筋彎鉤需達135度，柱之箍筋間
距太大，平均約在20~30cm左右，梁柱接頭區亦多數未配箍筋。
3、鋼筋之混凝土保護層厚度不足，握裹不良，造成鋼筋銹蝕。
4、柱之保護層過厚，使柱核心面積減少，承載力與韌性嚴重折減。
5、混凝土澆置前未清除模內之雜物，混凝土強度不足。
6、樓梯沒有以鋼筋或小梁與牆壁連接。
7、裝飾材誤用軟底工法黏貼，未用釘鉤在混凝土上，致整片脫落。

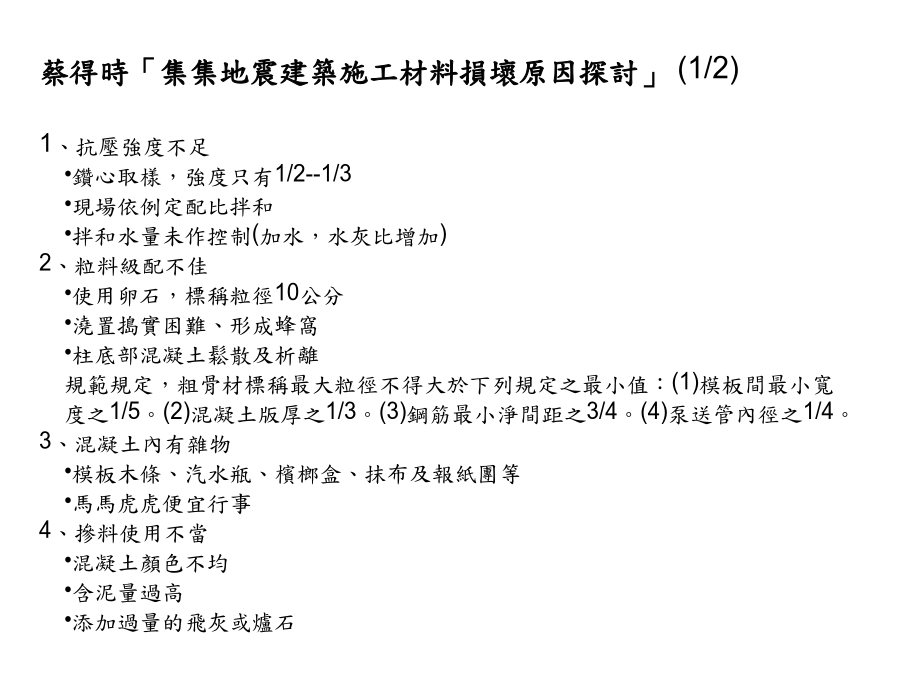

8、擋土牆系統與主結構體(柱)間未保持距離導致龜裂。蔡得時「集集地震建築施工材料損壞原因探討」(1/2)

1、抗壓強度不足
•鑽心取樣，強度只有1/2--1/3
•現場依例定配比拌和
•拌和水量未作控制(加水，水灰比增加)
2、粒料級配不佳
•使用卵石，標稱粒徑10公分
•澆置搗實困難、形成蜂窩
•柱底部混凝土鬆散及析離
規範規定，粗骨材標稱最大粒徑不得大於下列規定之最小值：(1)模板間最小寬
度之1/5。(2)混凝土版厚之1/3。(3)鋼筋最小淨間距之3/4。(4)泵送管內徑之1/4。
3、混凝土內有雜物
•模板木條、汽水瓶、檳榔盒、抹布及報紙團等
•馬馬虎虎便宜行事
4、摻料使用不當
•混凝土顏色不均
•含泥量過高

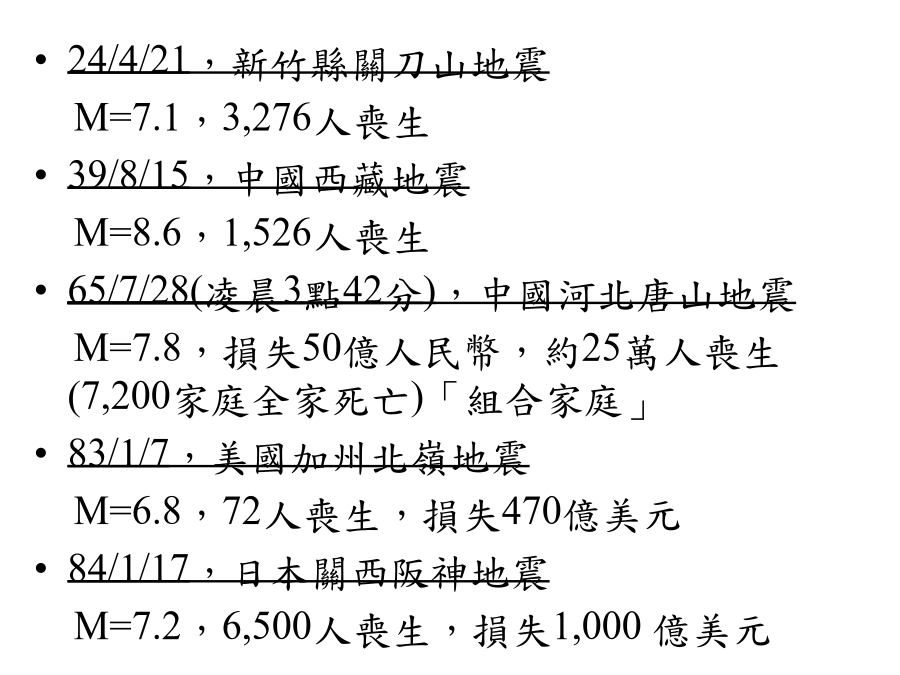

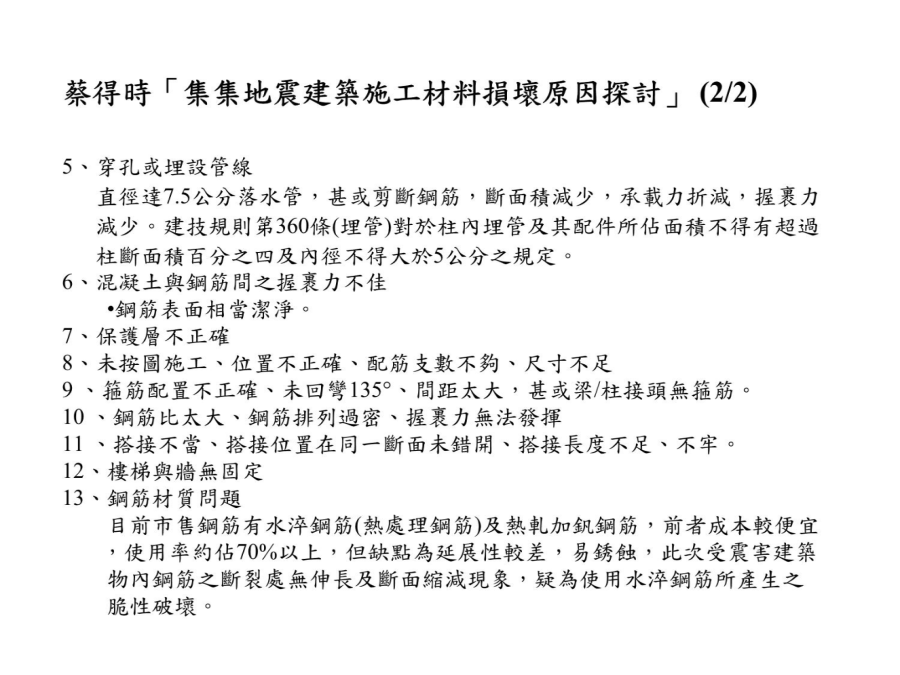

•添加過量的飛灰或爐石24/4/21，新竹縣關刀山地震
M=7.1，3,276人喪生
39/8/15，中國西藏地震
M=8.6，1,526人喪生
65/7/28(凌晨3點42分)，中國河北唐山地震
M=7.8，損失50億人民幣，約25萬人喪生(7,200家庭全家死亡)「組合家庭」
83/1/7，美國加州北嶺地震
M=6.8，72人喪生，損失470億美元
84/1/17，日本關西阪神地震
M=7.2，6,500人喪生，損失1,000億美元
86/10/27-28
營建署震災後建築物緊急鑑定評估人員「種子教師」訓練130人
87/7/17，瑞里地震
M=6.2
88/4/22起震災後建築物緊急鑑定評估人員約訓練1,800人
(參與集集地震震災後評估人員約4,200人次)
88/8/17，土耳其地震
M=7.4，喪生15,000人
88/9/21(凌晨1點47分)，集集地震
M=7.3，2,333人喪生，房屋全毀約13,000棟，
損失約92億美元
97/5/12(2點28分)，中國四川汶川縣(距成都90餘公里)地震
M=8.0，喪生近70,000人，房屋全毀680餘萬棟

˙M>7，可稱為大地震
地震規模震度係指地震發生時，各地不同的搖晃程度，以整數值〈如：5級〉來表示。通常，距離震央越遠，震度越小。

震度（intensity），是表示地震時地面上的人所感受到震動的激烈程度，或物體因受震動所遭受的破壞程度。
現今地震儀器已能詳細描述地震的加速度，所以震度亦可由加速度值來劃分。震度級以正的整數表示之（見交通部中央氣象局地震震度分級表）。
震源
M4至4.9之地震，通常不發生災害，我們通常感到者都是M4以上之地震，自1900年以來，每年約六千二百次。
M3至3.9之地震，在震央附近人體可以感到，自1900年以來，每年約四萬九千次。
M2至2.9之地震，人體不能感到，震央附近之觀測站可測得此地震，自1900年以來，每天約一千次。
M1至1.9之地震，用高倍率地震儀才可以觀測到其地震波，自1900年以來，每天約八千次。
M1以下之地震，設在適當地點之超高倍率地震儀才可以觀測到此地震。
以上所述僅適用於淺震源之地震。台灣地區一般建築物耐震標準的分區情形
地震甲區：

宜蘭縣、新竹市、新竹縣、苗栗縣、台中市、台中縣、
彰化縣、南投縣、雲林縣、嘉義市、嘉義縣、台南市、
台南縣、花蓮縣、台東縣。

高雄縣
旗山鎮、三民鄉、六龜鄉、內門鄉、甲仙鄉、杉林鄉、
美濃鄉、桃源鄉、茂林鄉。

屏東縣
恆春鎮、九如鄉、內埔鄉、里港鄉、車城鄉、牡丹鄉、
長治鄉、來義鄉、泰武鄉、高樹鄉、春日鄉、獅子鄉、
瑪家鄉、萬巒鄉、滿洲鄉、霧台鄉、鹽埔鄉、麟洛鄉、
三地門鄉。
地震乙區：

基隆市、台北市、台北縣、桃園縣、高雄市、澎湖縣。
高雄縣
鳳山市、岡山鎮、大社鄉、大寮鄉、大樹鄉、仁武鄉、
田寮鄉、永安鄉、阿蓮鄉、林園鄉、梓官鄉、鳥松鄉、
茄萣鄉、路竹鄉、湖內鄉、燕巢鄉、橋頭鄉、彌陀鄉。
屏東縣
屏東市、東港鎮、竹田鄉、林邊鄉、佳冬鄉、枋山鄉、
枋寮鄉、南州鄉、崁頂鄉、琉球鄉、新埤鄉、新園鄉、
萬丹鄉、潮州鄉。

金門與馬祖不屬上述任一震區。但其水平加速度係數可取地震乙區。
