第08讲第三章工作区、水平子系统设计讲义资料.ppt

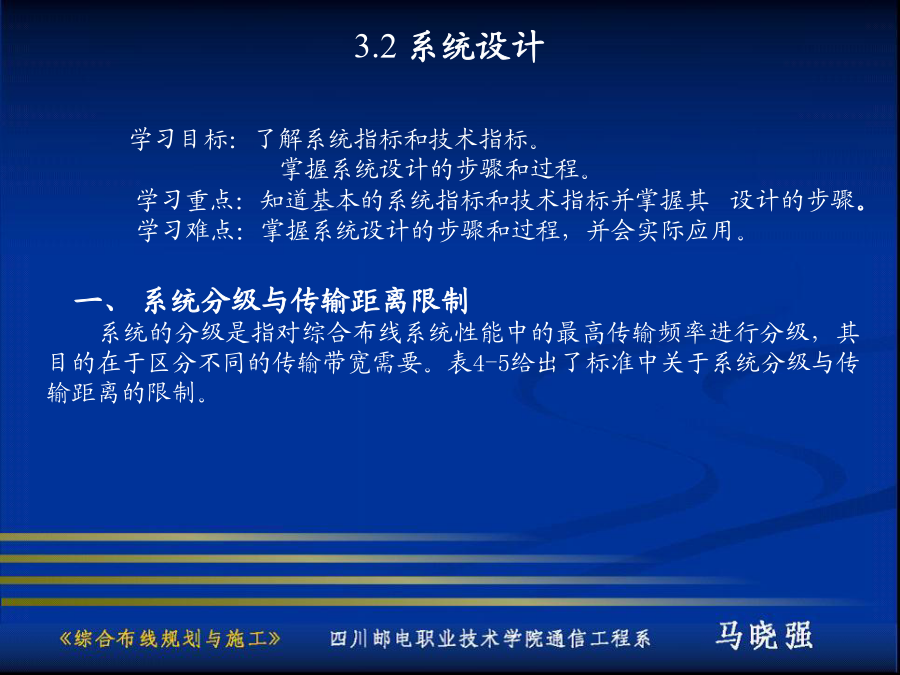

第三章工作区、水平子系统设计3.2系统设计

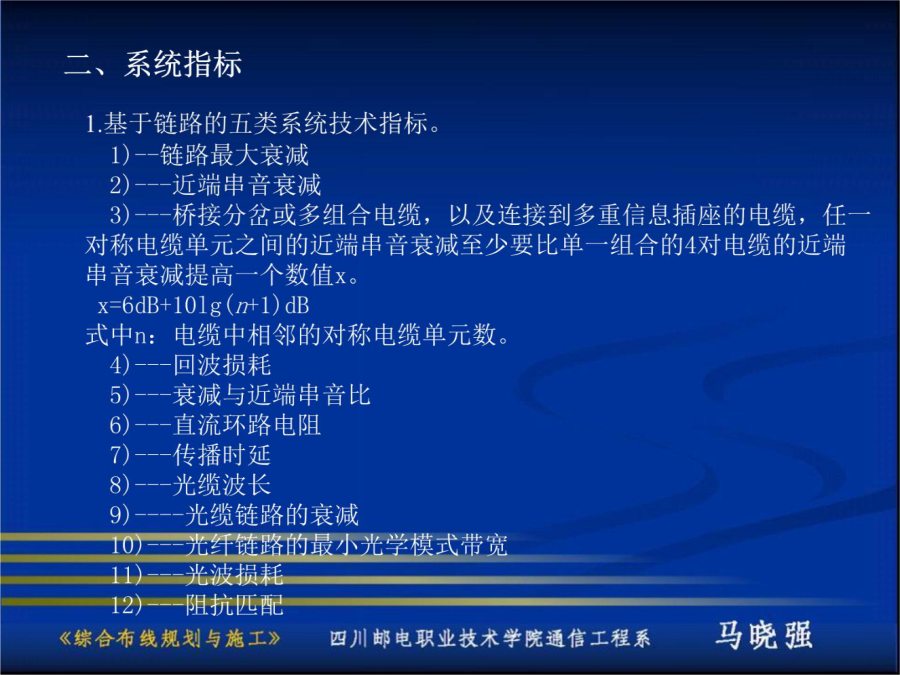

三、六类系统中基于信道的技术指标

六类布线系统中，基于信道的技术指标可参见表2-9、表2-10、2-11、表2-12。这里主要讲述出传输介质在信道中的最大传输长度。

四、综合布线设计的一般步骤

设计一个合理的综合布线系统一般包含七个主要步骤：
⑴分析用户需求；
⑵获取建筑物平面图；
⑶系统结构设计；
⑷布线路由设计；
⑸可行性论证；
⑹绘制综合布线施工图；
⑺编制综合布线用料清单。
综合布线系统的设计过程，可遵循图4-2的描述。
图4-2系统设计的流程图
3.3工作区子系统
一个独立的工作区。通常是一部电话机和一台计算机终端设备。设计的等级为基本型、增强型、综合型。
四、确定信息插座的数量和类型
综合布线的信息插座大致可分为嵌入式安装插座、表面安装插座、多介质信息插座3类。信息插座的数量和类型确定的原则为：
1．根据已掌握的客户需要，确定信息插座的类别；
2．根据建筑平面图计算实际可用的空间，依据空间的大小来确定信息插座的数量。

六、信息插座连接技术要求
2.信息插座与连接器的接法

对于RJ45连接器与RJ45信息插座，与4对双绞线的接法主要有两种，一是568A标准，二是568B的标准。
568A中RJ45连接器接法如图4-5所示。568A中RJ45信息插座的接法如图4-7所示。
3.4配线子系统

二、线缆的选择
在配线子系统中常用的线缆有4种：
1.100W非屏蔽双绞线（UTP）电缆；
2.100W屏蔽双绞线（STP）电缆；
3.50W同轴电缆；
4.62.5/125µm光纤电缆。
线缆选择的一般原则为：
⑴产品选型必须与工程实际相结合。
⑵选用的产品应符合我国国情和有关技术标准（包括国际标准、我国国家标准和行业标准）。
⑶近期和远期相结合
⑷符合技术先进和经济合理相统一的原则。
四、配线架
配线架的作用是使所有信息点的数据线缆均集中到配线架上.
常见的配线架有RJ45配线架、电话配线架、光纤配线箱等。
1．RJ45配线架
RJ45配线架如图4-12所示。

3．光纤配线箱
中间光纤配线箱主要应用于纯光网的光纤配线中。
