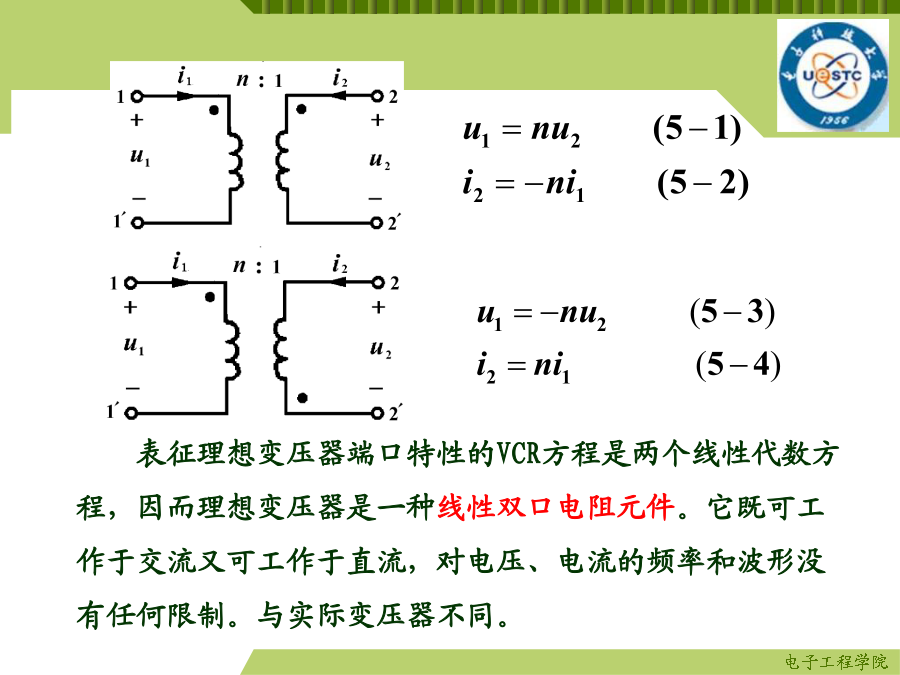

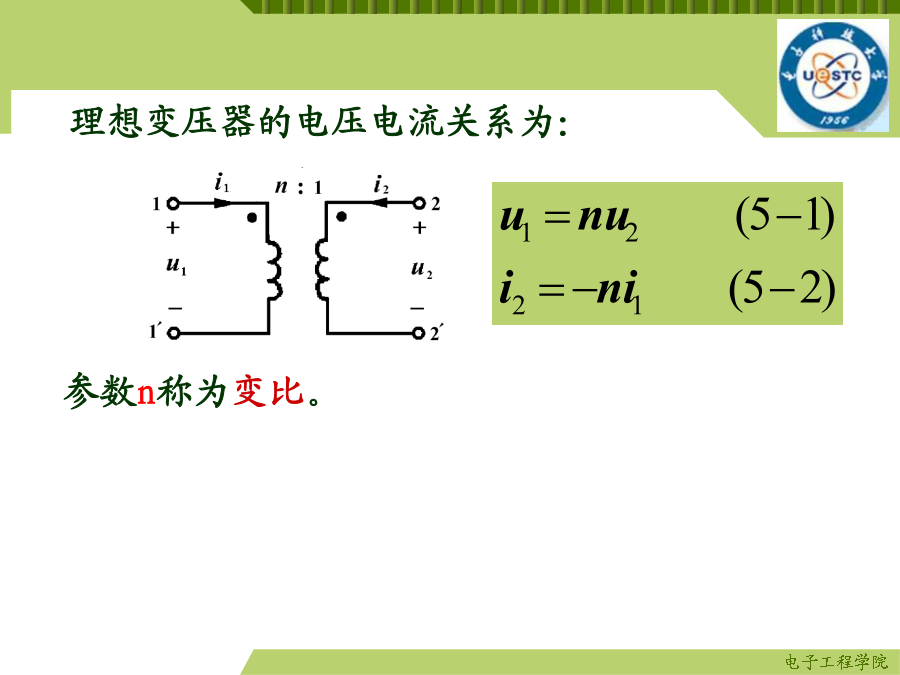

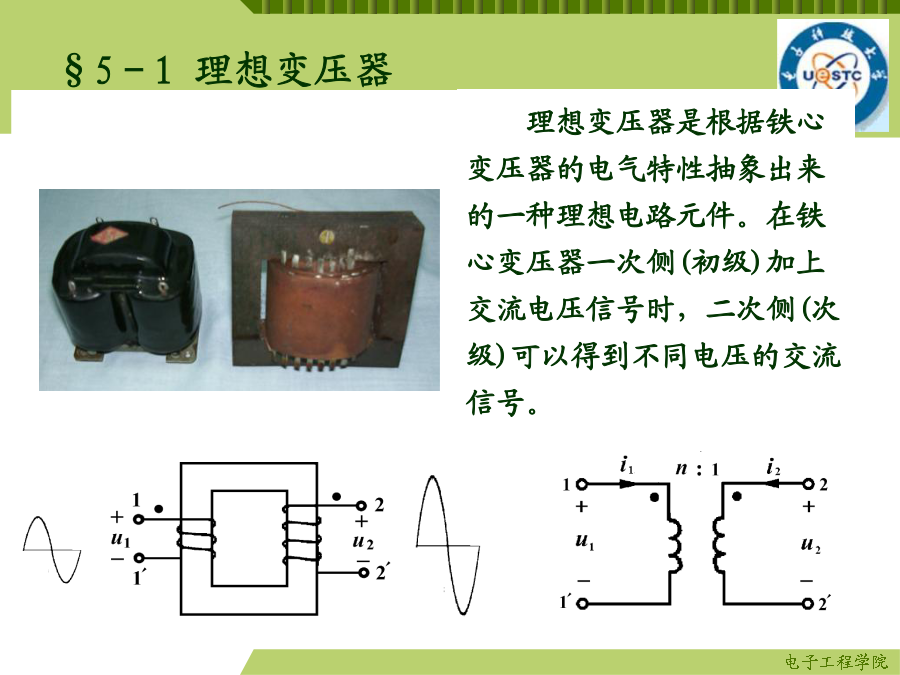

第五章理想变压器§5－1理想变压器理想变压器的电压电流关系为：表征理想变压器端口特性的VCR方程是两个线性代数方程，因而理想变压器是一种线性双口电阻元件。它既可工作于交流又可工作于直流，对电压、电流的频率和波形没有任何限制。与实际变压器不同。1．理想变压器既不消耗能量，也不储存能量，在任一时刻进入理想变压器的功率等于零，即注意：与同名端位置无关，与电压电流的关联方向有关例5－1求图5-3所示单口网络的等效电阻Rab例5－2电路如图5-4所示。欲使负载电阻RL=8得最大功率，求理想变压器的变比和负载电阻获得的最大功率。例5－3求图5-5(a)所示单口网络的等效电阻Rab例5-4用结点分析法再求图5-5(a)所示单口网络的等效电阻。解法二：根据理想变压器的VCR方程：
