第九章通信接地与防雷教学材料.ppt

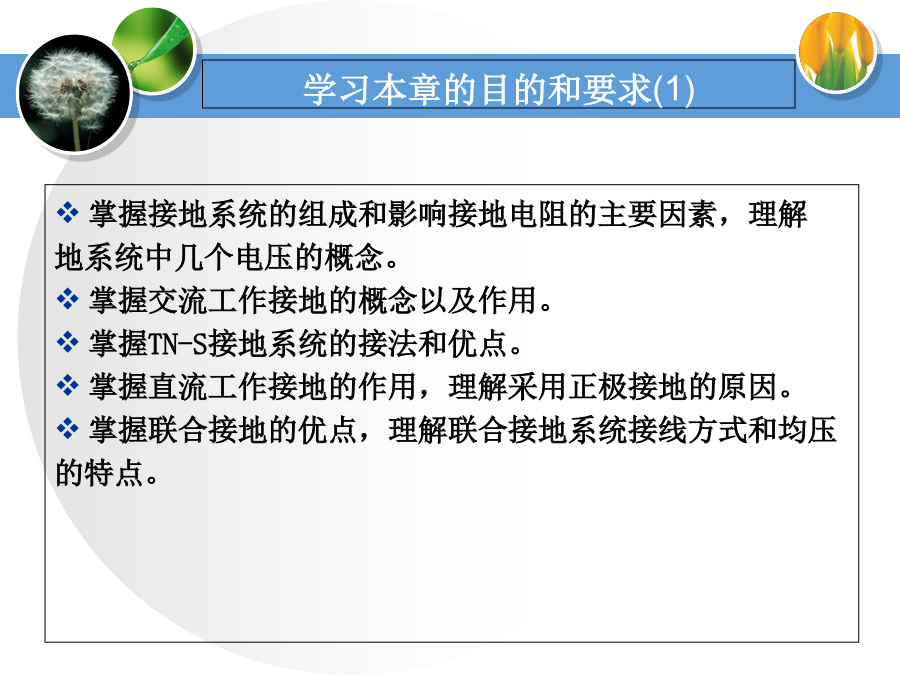

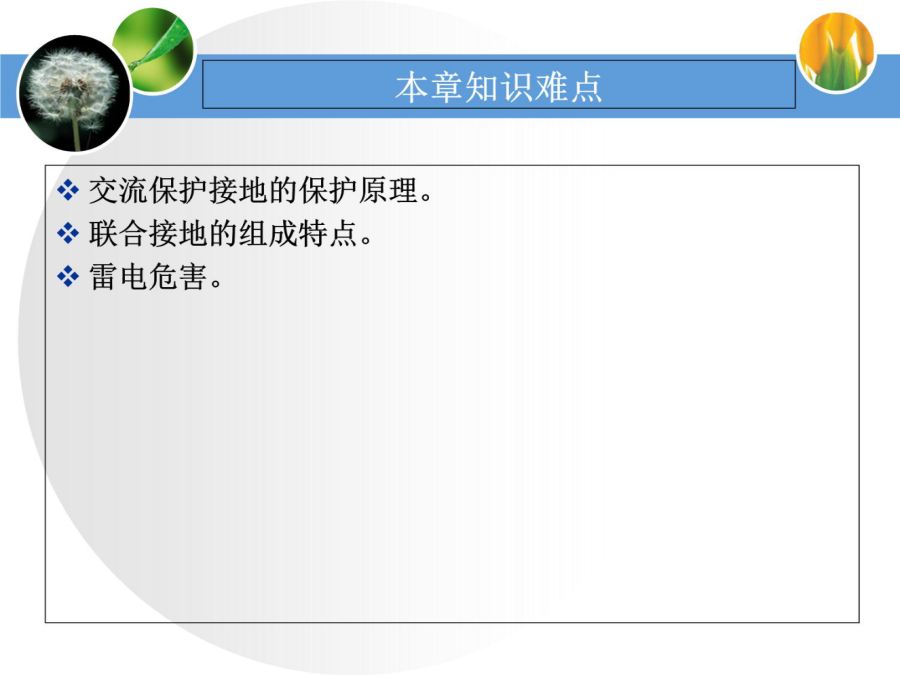

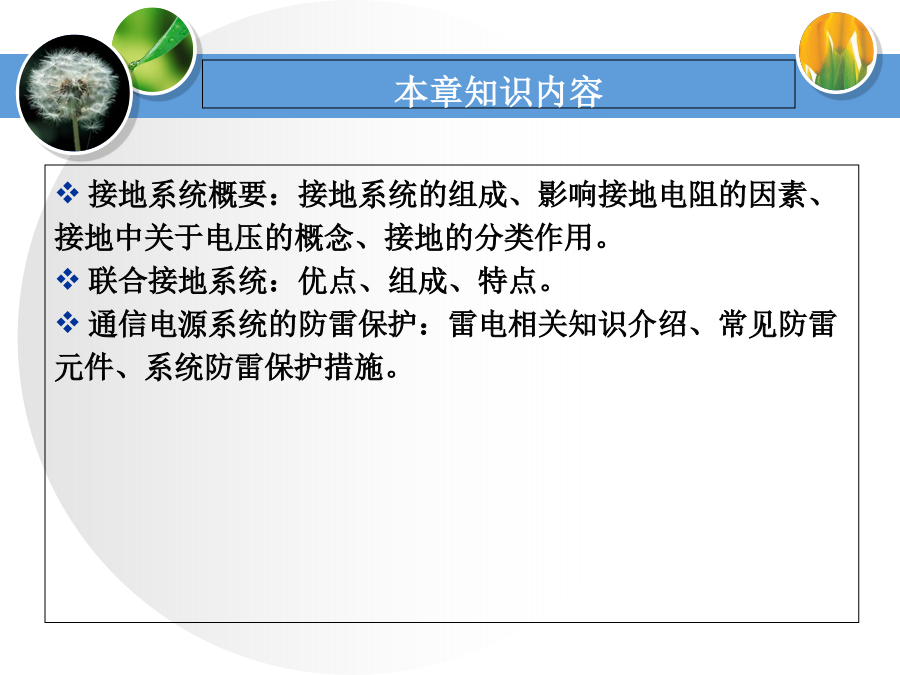

通信接地与防雷本章知识内容本章知识重点学习本章的目的和要求(1)学习本章的目的和要求(2)接地系统概要9.2.1接地系统概要9.2.1接地系统概要9.2.1.1接地系统的组成9.2.1.1接地系统的组成9.2.1.2接地电阻组成及影响接地电阻的因素9.2.1.2接地电阻组成及影响接地电阻的因素（1）土壤性质

（2）温度

（3）湿度

（4）密度

（5）化学成分
9.2.1.3接地中电压概念9.2.1.3接地中电压概念9.2.1.4接地分类及作用9.2.1.4接地分类及作用9.2.1.4接地分类及作用9.2.1.4接地分类及作用9.2.1.4接地分类及作用9.2.1.4接地分类及作用9.2.1.4接地分类及作用9.2.1.4接地分类及作用9.2.1.4接地分类及作用9.2.2联合接地系统9.2.2.1联合接地的优点9.2.2.1联合接地的优点9.2.2.1联合接地的优点9.2.2.2联合接地的组成9.2.2.2联合接地的组成9.2.2.2联合接地的组成9.2.3通信电源系统的防雷保护9.2.3.1雷电分类及危害9.2.3.1雷电分类及危害雷击分为两种形式：即感应雷与直击雷。
感应雷是指附近发生雷击时设备或线路产生静电感应或
电磁感应所产生的雷击;
直击雷是雷电直接击中电气设备或线路，造成强大的雷
电流通过击中的物体泄放入地。①产生强大的感应电流或高压直击雷浪涌电流若使
天线带电，从而产生强大的电磁场，使附近线路和导电设
备出现闪电的特征。
②地面雷浪涌电流使地电位上升。
③静电场增加接近带电云团处周围静电场强度可升至
50kV/m，置于这种环境的空中线路电势会骤增，而空气
中的放电火花也会产生高速电磁脉冲，造成对电子设备的
干扰。①直击雷对通信大楼的环境影响。

②雷击对电力电缆的影响。9.2.3.2常见防雷元件接闪器是专门用来接收直击雷的金属物体。
消雷器是一种新型的主动抗雷设备。
避雷器通常是指防护由于雷电过电压沿线路入侵损害被保
护设备的防雷元件。常见的避雷器有阀式避雷器、排气式避雷器和金属氧化物
避雷器等。
1．阀式避雷器
2．排气式避雷器
3．金属氧化物避雷器（MOA）

阀式避雷器由火花间隙和阀片组成，装在密封的磁套管内。
排气式避雷器通称管型避雷器，由产气管、内部间隙和
间隙等三部分组成。

金属氧化物避雷器又称为压敏电阻避雷器。这是一种没有
火花间隙，只有压敏电阻片的新型避雷器。

第一级防雷区：指直击雷区，本区内各导电物体一旦遭
到雷击，雷浪涌电流将经过此物体流向大地，在环境中形成
很强的电磁场。
第二级防雷区：指间接感应雷区，此区的物体可以能流
经感应雷浪涌电流。这个电流小于直击雷流涌电流，但在环
境中仍然存在强电磁场。
第三级防雷区：本区导电物体可能流经的雷感应电流比
第二级防雷区小，环境中磁场已很弱。
第四级防雷区:当需进一步减小雷电流和电磁场时,应引
入后续防雷区。
由于各个防雷区对保护设备的损坏程度不一，因此对各
区所安装的防雷器的数量和分断能力要求也不同。各局（站）
防雷保护装置必须合理选择，且彼此间应很好配合。配合原
则为：
①借助于限压型防雷器具有的稳压限流特性，不加任何
去耦元件（如电感L）。
②采用电感或电阻作为去耦元件（可分立或采用防雷区
设备间的电缆具有的电阻和电感），电感用于电源系统，电
阻用于通信系统。
①电力变压器的防雷保护电力变压器最低压侧都应装
防雷器，而在低压侧采用压敏电阻避雷器，两者均作Y形接
续，它们的汇集点与变压器外壳接地点一起组合，就近接地。
如图9-15所示。
②将通信电源交流系统低压电缆进线作为第一级防雷，
交流配电屏作为第二级防雷，整流器输入端口作为第三级防
雷。如图9-16（a）所示。
③电力电缆防雷保护在电力电缆馈电至交流配电屏之前
约12m处，设置避雷装置作为第一级保护。如图9-16（b）所
示。
④交流配电屏内防雷由于在前面已设有一级防雷电路，
故交流配电屏只承受感应雷击15kA以下每级通流量，以及
1300V～1500V残压的侵入。这一级为第二级保护，如图9-
16（c）所示。

⑤整流器防雷保护在整流器的输入电源设置的防雷器成
为第三级防雷保护，防雷器装置在交流输入断路器之前，每
级通流量小于5kA相线间只需承受500V～600V残压侵入。讨论题(1)7、联合接地系统相比分设接地系统的优点有哪些？
8、解释8/20ms模拟雷电流波形的含义。
9、阀式避雷器和金属氧化物避雷器在结构上有何不同？
10、什么是避雷器的残压，它有什么危害？
11、在通信电源系统中防雷器的安装与配合的原则是怎样
的？ThankYou!
