第四章反馈放大器

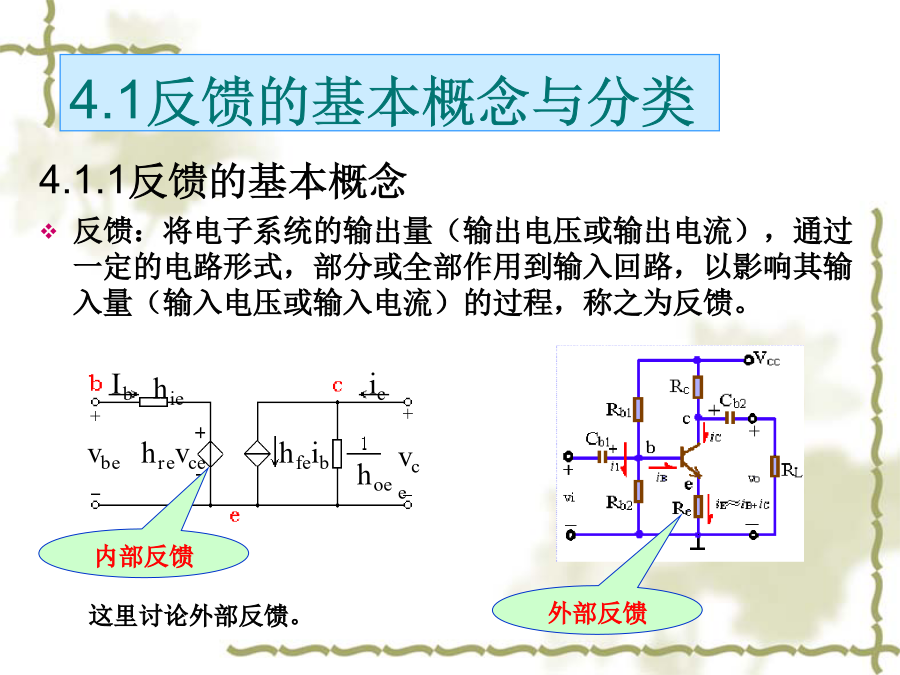

4.1.1反馈的基本概念

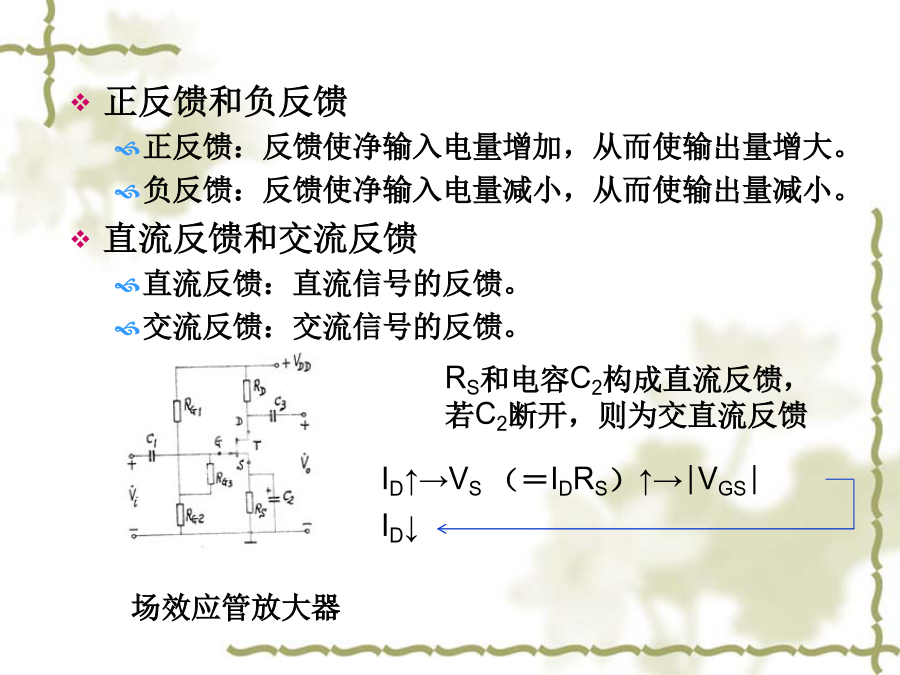

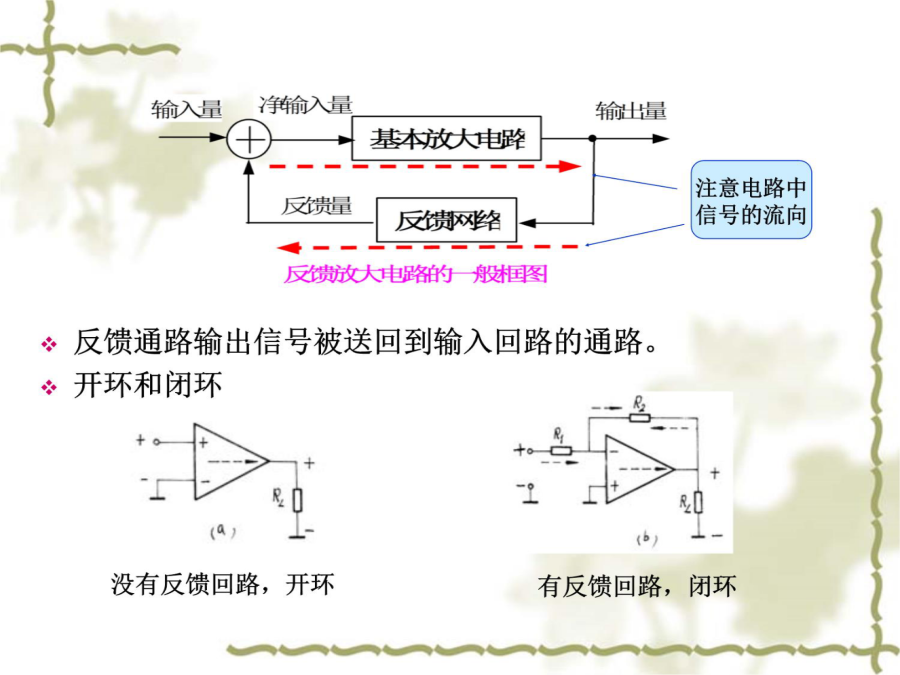

反馈：将电子系统的输出量（输出电压或输出电流），通过一定的电路形式，部分或全部作用到输入回路，以影响其输入量（输入电压或输入电流）的过程，称之为反馈。正反馈和负反馈
正反馈：反馈使净输入电量增加，从而使输出量增大。
负反馈：反馈使净输入电量减小，从而使输出量减小。
直流反馈和交流反馈
直流反馈：直流信号的反馈。
交流反馈：交流信号的反馈。4.1.2反馈的基本类型串联反馈和并联反馈：根据反馈网络和输入回路的连接方式：串联还是并联。电压串联负反馈vd=vivf故为串联反馈。分析：
输入信号Vi，反馈信号Vf，
差值信号Vd=Vi-Vf
输出信号Vo，有
基本放大器的电压放大倍数：分析：
输入信号Vi，反馈信号Vf，
差值信号Vd=Vi-Vf
输出信号Io，有
基本放大器的放大倍数：输出信号通过Rf送回到输入回路，
故有反馈。分析：
输入信号Ii，反馈信号If，
差值信号Id=Ii-If
输出信号Vo，有
基本放大器的放大倍数：Rf介于输入回路和输出回路，
故有反馈。If规律：反馈类型的判别步骤4.1.3反馈的一般表达式反馈深度的讨论：小结4.2负反馈对放大器性能的改善4.2.2扩展通频带4.2.3减少非线性失真4.2.4对放大器输入电阻和输出电阻的影响二、负反馈对输出电阻的影响
对输出电阻的影响取决于反馈信号与输出信号的连接方式。
电压（并联）负反馈使输出电阻减小：
A为负载开路时的开环放大倍数。
电流（串联）负反馈使输出电阻增加：
A为负载短路时的开环放大倍数。4.2.5对放大电路稳定性的影响4.消除自激的方法—相位补偿
小结
本节讲述内容：
负反馈能稳定放大倍数；
负反馈能扩展频带；
负反馈能减小非线性失真；
自激振荡现象
4.3深度负反馈放大电路的近似计算
4.3.1深度负反馈的特点4.3.2具有深度负反馈的放大电路计算举例例4.4.2电路如图所示，假设各电路均满足深度负反馈条件，试采用近似计算法计算负反馈放大器的闭环源电压倍数。解：反馈类型：电压串联负反馈。
深度负反馈条件下，有：小结
本节主要内容：
深度负反馈放大电路的放大倍数的近似计算。
近似计算方法：利用深度负反馈放大电路的特点：“两虚”，列回路方程。反馈的基本概念和分类
负反馈的四种组态
反馈极性和组态的判别
负反馈对放大电路性能的影响
深度负反馈放大电路的近似计算
