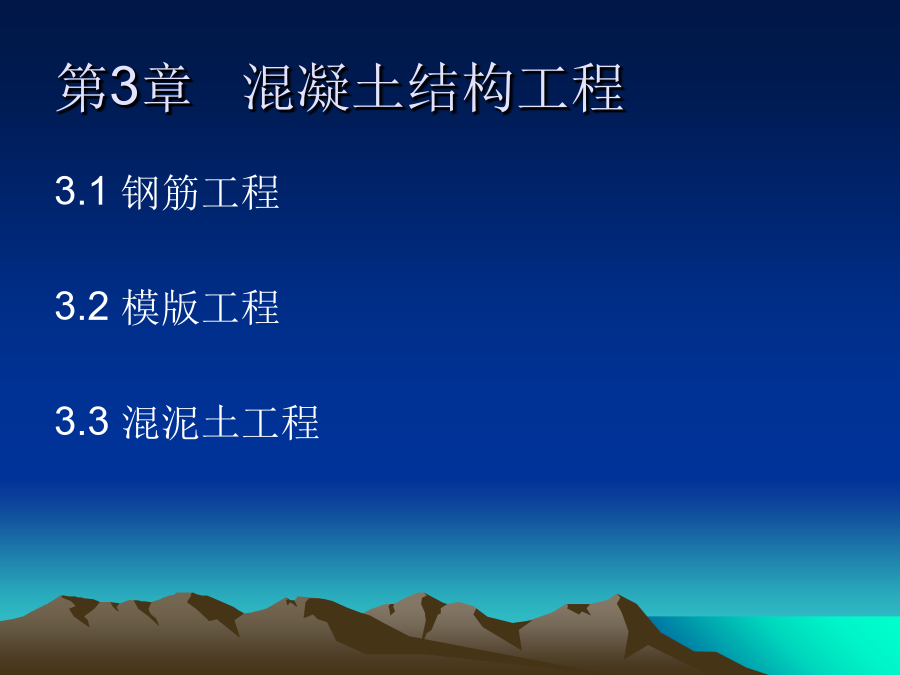

第3章混凝土结构工程3.1钢筋工程
前言

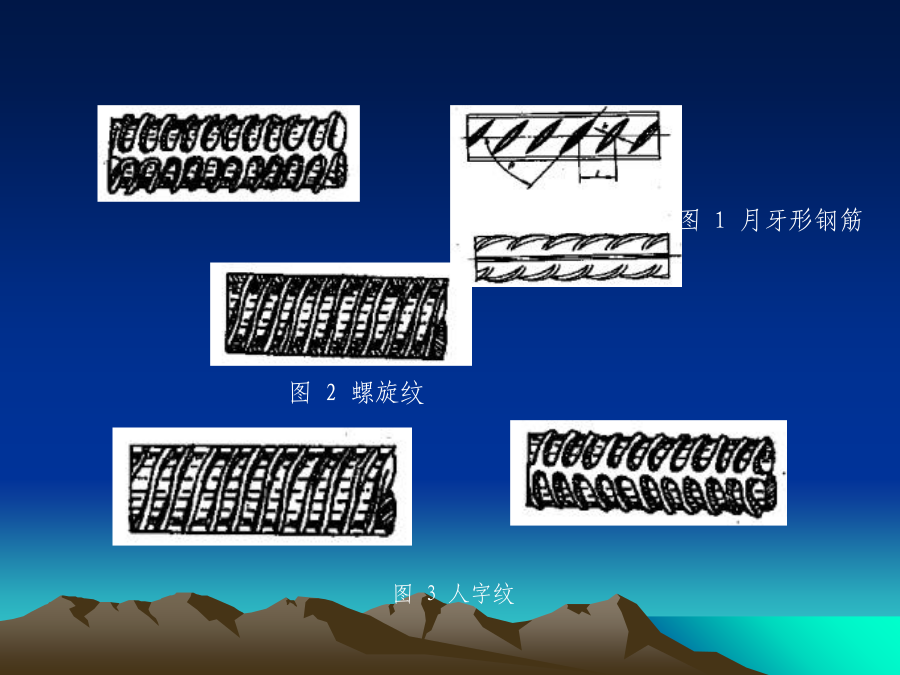

一、钢筋的分类(一）按外形分1．光圆钢筋光圆钢筋是光面圆钢筋的意思，由于表面光滑，也叫“光面钢筋”，或简称“圆钢”。2．带肋钢筋表面有突起部分的圆形钢筋称为带肋钢筋，它的肋纹形式有“月牙形”（图1）、“螺纹形”（图2）、“人字形”（图3）。钢筋表面带有两条纵肋和沿长度方向均匀分布的横肋。横肋的纵截面呈月牙形，且与纵肋不相交的钢筋称为月牙形钢筋。横肋的纵截面高度相等，且与纵肋相交的钢筋，称为等高肋钢筋，有螺旋纹和人字纹两种。（图2）（图3）图1月牙形钢筋

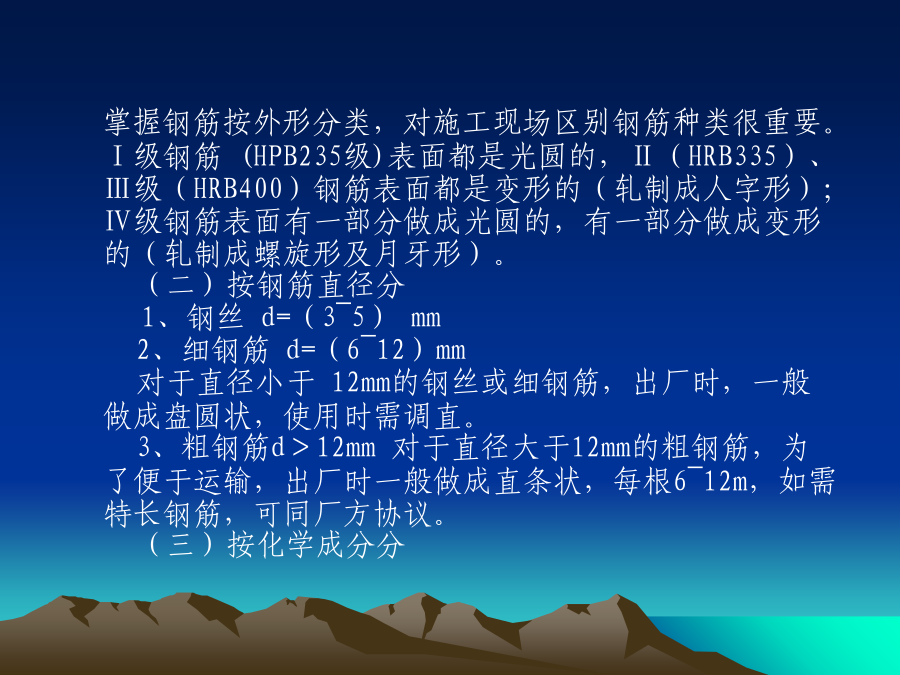

掌握钢筋按外形分类，对施工现场区别钢筋种类很重要。Ⅰ级钢筋(HPB235级)表面都是光圆的，Ⅱ（HRB335）、Ⅲ级（HRB400）钢筋表面都是变形的（轧制成人字形）；Ⅳ级钢筋表面有一部分做成光圆的，有一部分做成变形的（轧制成螺旋形及月牙形）。（二）按钢筋直径分1、钢丝d=（3~5）mm2、细钢筋d=（6~12）mm对于直径小于12mm的钢丝或细钢筋，出厂时，一般做成盘圆状，使用时需调直。3、粗钢筋d＞12mm对于直径大于12mm的粗钢筋，为了便于运输，出厂时一般做成直条状，每根6~12m，如需特长钢筋，可同厂方协议。（三）按化学成分分其钢号及表示方法：普通低合金钢的钢号是按含碳量及含金元素的种类来表示的。最前的数字，表示平均含碳量的万分数，后面的化学元素名称为所加的合金元素，合金元素后面的数字表示合金元素的含量。当合金元素平均含量为1．50％～2．49％、2．5％一3．49％、3．50％一4.49％时……，此数字须相应地写为2、3、4……，若合金元素平均含量在1．5％以下，则合金元素的后面不附加任何数字。如：“20MnSi”读作20锰硅钢，表示含碳量在万分之二十，由锰硅两种合金元素组成，合金元素的平均含量小于1．5%的普通低合金钢钢筋。普通低合金钢筋的主要优点是强度高，综合性能好，用钢量比碳素钢少20％左右。常用的普通低合金钢有20锰硅、25锰硅、40硅锰钒等品种。3、杂质对钢筋材性的影响：①碳碳是决定钢材性能的主要元素，含碳量增加会导致钢材强度和硬度的提高，而它的塑性、韧性则相应降低。
②硫(S)硫使钢在高温时变脆，即出现“热脆现象”。③磷(P)磷是钢材中的有害化学成分，它会使钢的塑性和韧性降低，特别是在低温条件下的韧性降低得更剧烈，当温度低于一200C时，容易导致钢筋发生脆断，即出现“冷脆现象”。④锰(Mn)锰本是制钢过程中的一种主要脱氧剂，但它能够除去热脆性的硫化铁，而硫在钢中是以硫化铁的形式存在，所以能清除硫的有害作用，减轻热脆影响，有利于改善钢的焊接性能。⑤硅(Si)：硅可显著地提高钢筋的抗拉强度，也能使屈服点略有提高；硅含量过多时，会使钢筋的塑性和韧性降低，从而导致它的可焊性变差。⑥钒(V)钒能有效地提高钢的强度，改善塑性和韧性；由于它对钢的强化作用较大，所以加少量钒(0．05％～0．15％)就可以适量地少加较多的锰、碳，从而进一步改善钢的性能。⑦钛(Ti)钢中加少量的钛(≤0．08％)，就可以使强度显著提高，同时塑性稍有降低；但韧性和焊接性能则有所改善。⑧铌(Nb)钢中加入少量的铌以提高钢筋硬度，并使强度随着提高。⑨铬（Cr)铬的硬度高，抗腐蚀能力强，钢中加适量用以提高强度。(四)按生产工艺分类1、热轧钢筋：由轧钢厂经过热轧成材供应，钢筋直径一般为5—40mm。分直条和盘条形式。热轧钢筋按它的强度高低(以屈服点表示)分为四个强度等级，即I级（HPB235）钢筋、Ⅱ级（HRB335）钢筋、Ⅲ级（HRB400）钢筋和Ⅳ级钢筋；热轧钢筋的强度等级代号为“R”(热轧的热字汉语拼音字头)，如果外形是带肋的，在R后面加L而成“RL‘’(L为肋字汉语拼音字头)(外形是光圆的就不加L)，在R或RL后面添上屈服点值(以N／mm2计)以区别级别，例如强度等级为RL335的钢筋表示热轧带肋钢筋，它的屈服点不小于335N／mm2。2、冷拉钢筋冷拉钢筋是将热轧钢筋在常温下进行强力拉伸，使它强度提高的一种钢筋。
3、热处理钢筋：又称调质钢筋，采用热轧螺纹钢筋经淬火及回火的调质热处理而制成的。按其外形，又可分为有肋和无肋两种。
4、钢丝①碳素钢丝：碳素钢丝是采用优质高碳光圆盘条钢筋经冷拔和矫直、回火制成。这种钢丝的强度高，塑性性能也相对较好。有Φ4、Φ5两种，主要是以钢丝束的形式用来作预应力筋。②刻痕钢丝是把上述碳素钢丝的表面，经过机械刻痕而制成，只有Φ5一种，由于刻痕的影响，其强度比碳素钢丝略低。通过刻痕可以使它与混凝土或水泥浆之间的粘结性能得到一定改善，在工程中只用作预应力筋。③冷拔低碳钢丝一般是用小直径的低碳光圆钢筋，在施工现场或预制厂用拔丝机经过几次冷拔而成。它分为甲级和乙级，甲级钢丝的质量要求较严，即要求对钢丝逐盘取样进行检验，它又分为Ⅰ
