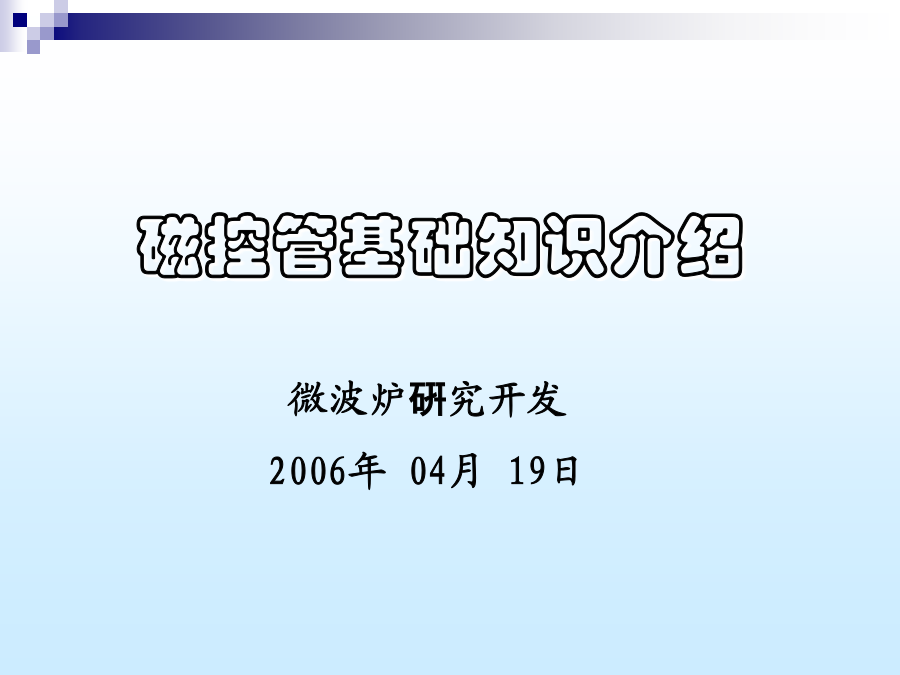

磁控管基础知识介绍

微波炉硏究开发

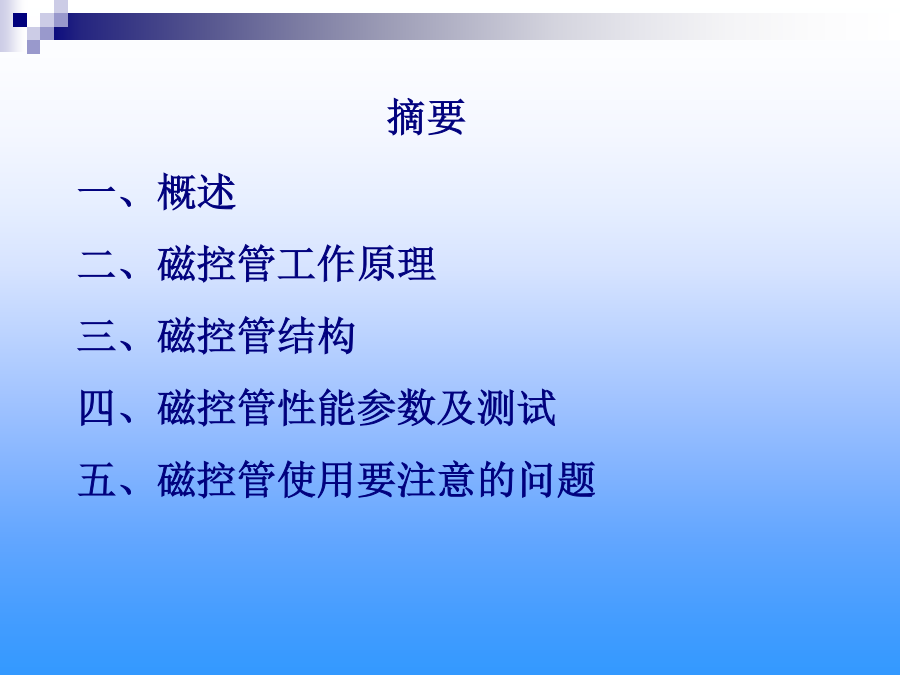

2006年04月19日摘要
一、概述
二、磁控管工作原理
三、磁控管结构
四、磁控管性能参数及测试
五、磁控管使用要注意的问题

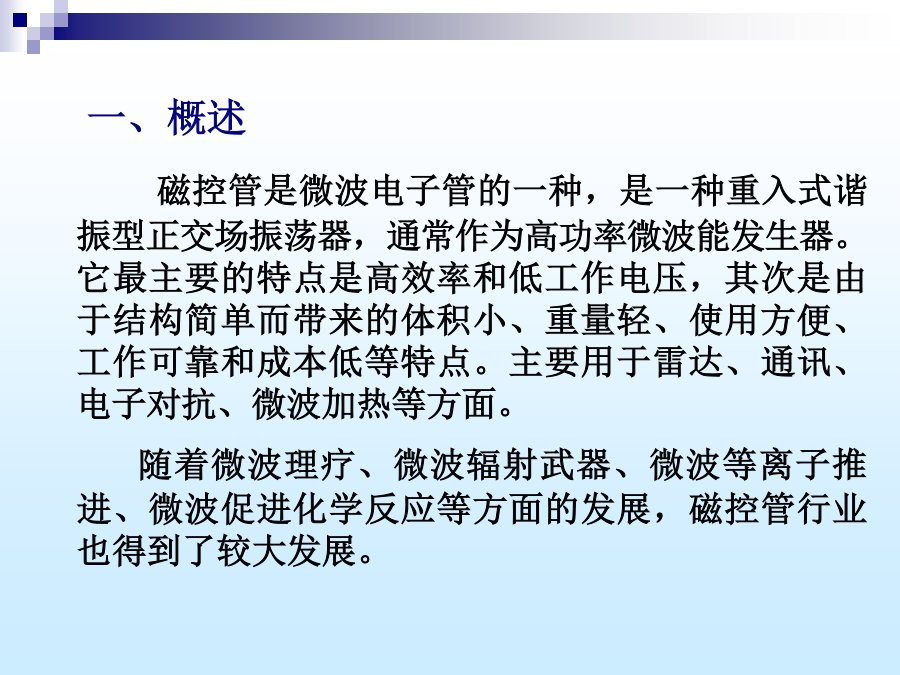

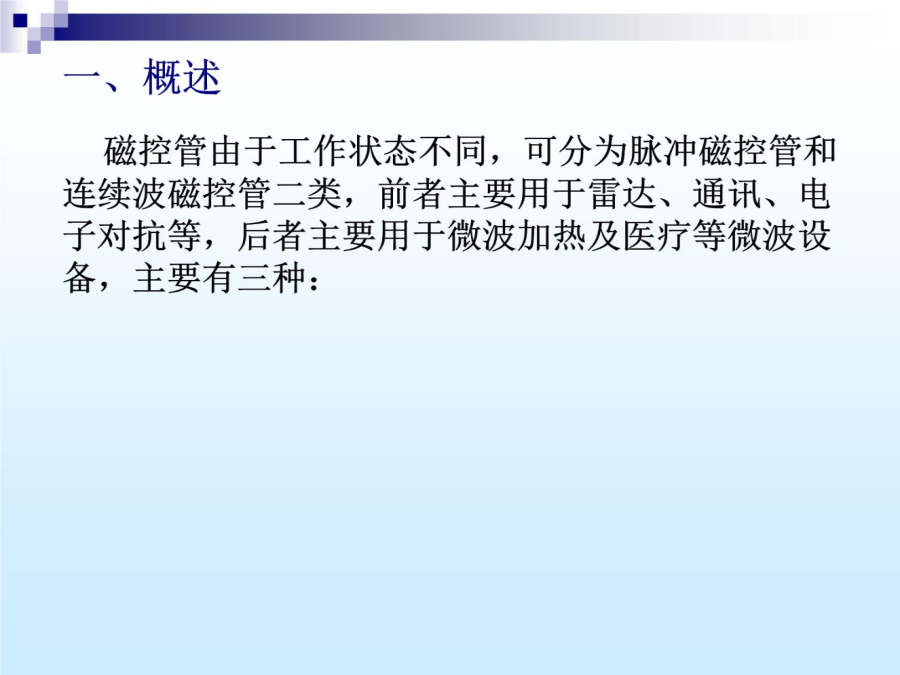

一、概述
磁控管是微波电子管的一种，是一种重入式谐振型正交场振荡器，通常作为高功率微波能发生器。它最主要的特点是高效率和低工作电压，其次是由于结构简单而带来的体积小、重量轻、使用方便、工作可靠和成本低等特点。主要用于雷达、通讯、电子对抗、微波加热等方面。

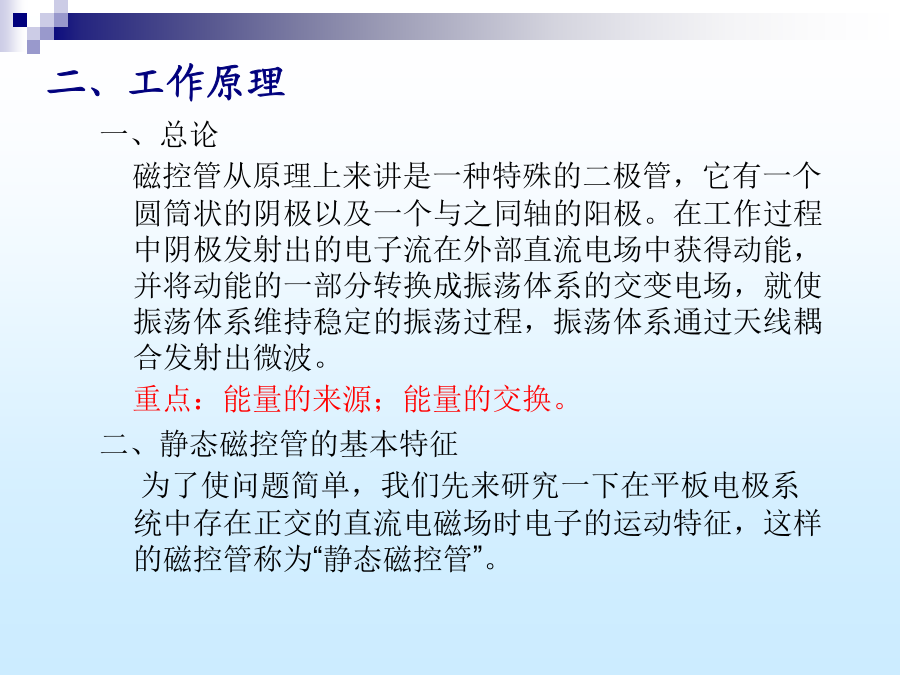

随着微波理疗、微波辐射武器、微波等离子推进、微波促进化学反应等方面的发展，磁控管行业也得到了较大发展。二、工作原理

5、磁控管中电子与高频电磁场的相互作用（能量转换）
当振荡已经产生时，在相互作用空间就同时存在有四个场：恒定电场Eo、恒定磁场B0、高频电场E’、高频磁场B’。
如同所有其他振荡器自激的条件一样,电子沿阴极运动的平均速度与阴极谐振腔口高频场相位变化的速度同步，使电子运动经过各个腔口时始终都碰到是高频推斥场。
从物理意义上说，这一条件就意味着电子始终处于高频场的减速场中，这样电子就最有效的把自己从直流电场中获得的能量交给高频场而完成能量转换的任务6、电子轮辐
由于受高频电场径向分量的作用，第一类电子在运动过程中落后和第三类电子在运动过程中超前，而都逐渐接近于第四类电子。也就是逐渐地改善了相对于高频场的相位，并落于推斥的切向场中，因而转变为有利电子，使得磁控管的效率提高了。这种群聚的结果就使从阴极出发的电子不再是均匀地绕着阴极运动，而是相对于第四类电子形成电子群。这些电子群从阴极伸向阳极形成轮辐状，我们称之为“电子轮辐”。阳极板管芯构造阳极回路灯丝线圈的横截面四、主要性能参数及测试1、磁控管测试项目标准3M法电波暗室基本频率(2455MHz)五、使用磁控管要注意的几个问题空载效果较好的匹配图2.对供电电源的要求2.对供电电源的要求冷却是保证磁控管正常工作的条件之一，大功率磁控管的阳极常用水冷，微波炉是采用强迫风冷，其风量设计一定要保证磁控管的使用要求。冷却不良将使管子过热而不能正常工作，严重时将烧坏管子。应严禁在冷却不足的条件下工作。
磁控管的灯丝为φ0.5mm的钍钨丝碳化而成的，因此这就决定了磁
控管灯丝易断的特点，所以在磁控管装配工艺上要避免磁控管遭受
过大的冲击、跌落致使灯丝断裂。
微波炉安装磁控管时要注意磁控管底板上的四个螺钉要松紧均匀，并且要对中，避免微波泄漏及匹配不良。
磁控管的穿心电容（接灯丝引线的带端子的电容）铆接强度有拔插力要求，所以在安装灯丝引线时要控制力度。
