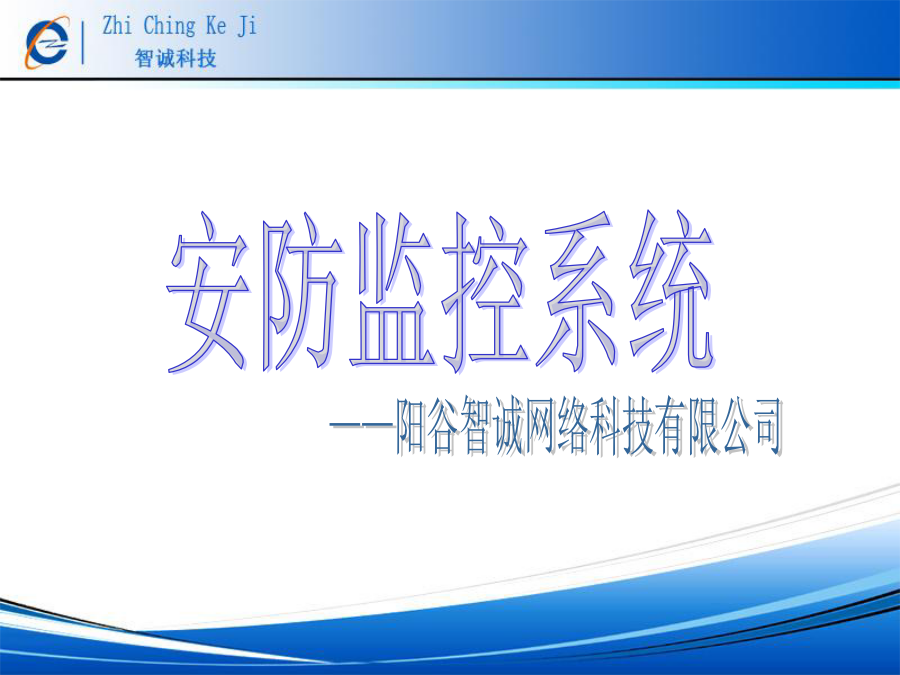

阳谷智诚安防监控培训教学教案.ppt

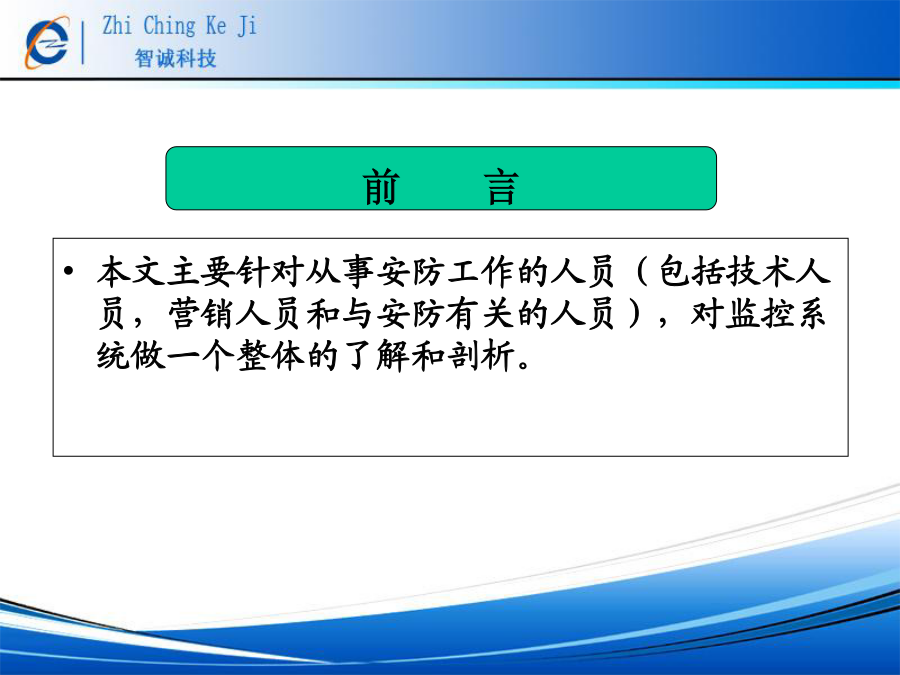

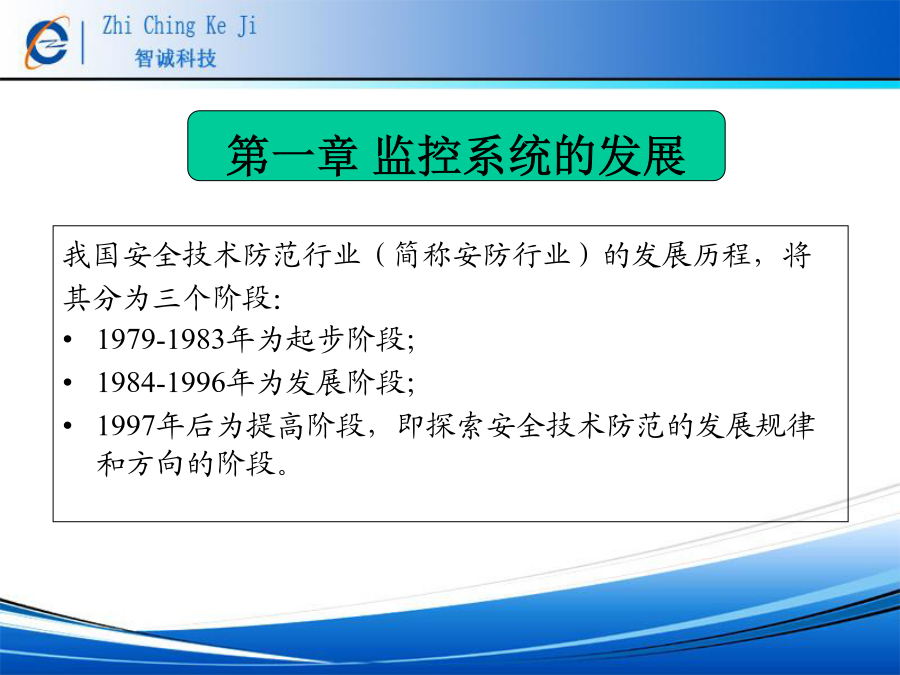

安防监控系统本文主要针对从事安防工作的人员（包括技术人员，营销人员和与安防有关的人员），对监控系统做一个整体的了解和剖析。我国安全技术防范行业（简称安防行业）的发展历程，将
其分为三个阶段：
1979-1983年为起步阶段；
1984-1996年为发展阶段；

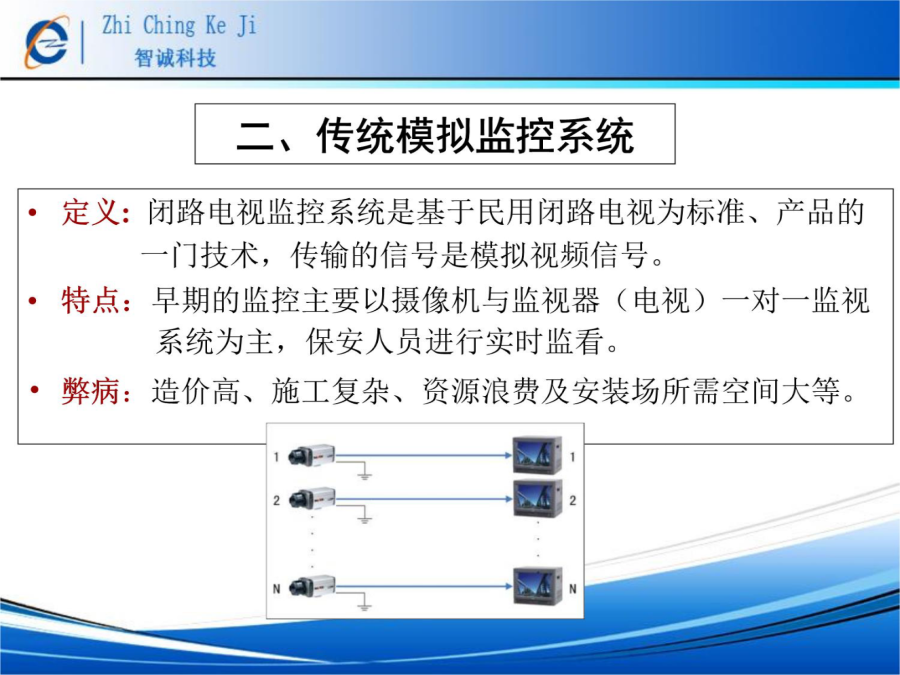

1997年后为提高阶段，即探索安全技术防范的发展规律和方向的阶段。分配器作用：将一路视频信号分为多路，一般常见的有1分2、
1分4、1分8等。如一路图像需要同时在办公室
和门卫室显示，这样就需要将信号分成两路到
两个不同地理位置的地方显示。作用：将多个摄像机在一台监视器（电视）上显示，也可
设定一个时间，让多个摄像机图像在一台监视器
（电视）上轮流显示。
优点：降低成本（监视器（电视）价格较高），
节约空间（点对点显示，需要相当大的房间摆设大
数量的显示设备）3、视频分割器4、视频模拟矩阵实现：
后端监视器上可以任意选择前端图像显示；
前端任意一路图像可同时显示在后端4台监视器上；
前端64路图像可同时在4台监视器上实现轮巡；
可以将前端64路图像任意分4组，每组图像在一台监视
器上进行轮巡。5、总结三、数字化监控系统整体结构图2、IP摄像机第二章摄像机基础及目前主流产品一、摄像机结构及原理各零器件功能定义2、主流方案（2）SS-11；CXD3141或CXD3142（4）SS-11X；CXD4103R3、CCD介绍1英寸——尺寸为宽12.7mm*高9.6mm，对角线16mm。
2/3英寸——尺寸为宽8.8mm*高6.6mm，对角线11mm。
1/2英寸——尺寸为宽6.4mm*高4.8mm，对角线8mm。
1/3英寸——尺寸为宽4.8mm*高3.6mm，对角线6mm。
1/4英寸——尺寸为宽3.2mm*高2.4mm，对角线4mm。（3）SONYEXVIEWHADCCD镜头是摄像机的第一道关口，他的作用是光信号（可见光与非可
见光）成像在摄像机的CCD上。视频驱动：将一个视频信号及电源从摄像机输送到透镜来控制镜头
上的光圈，这种视频输入型镜头内包含有放大器电路，
用以将摄像机传来的视频信号转换成对光圈马达的控制。5、滤光片二、摄像机发展（1）最低照度

最低照度也称为灵敏度。是CCD对环境光线的敏感程度，或者说是
CCD正常成像时所需要的最暗光线。照度的单位是勒克斯（LUX），
数值越小，表示需要的光线越少，摄像头也越灵敏。黑白摄像机
的灵敏度大约是0.02-0.5Lux(勒克斯)，彩色摄像机多在1Lux以上。
0.1Lux的摄像机用于普通的监视场合；在夜间使用或环境光线较弱
时，推荐使用0.02Lux的摄像机。与近红外灯配合使用时，也必须
使用低照度的摄像机。（2）白平衡

物体颜色会因投射光线颜色产生改变，在不同光线的场合下拍摄出
的照片会有不同的色温。例如以钨丝灯(电灯泡)照明的环境拍出的
照片可能偏黄，一般来说，CCD没有办法像人眼一样会自动修正光
线的改变。所以通过白平衡的修正，它会按目前画像中图像特质，
立即调整整个图像红绿蓝三色的强度，以修正外部光线所造成的误
差。有些摄像机除了设计自动白平衡或特定色温白平衡功能外，
也提供手动白平衡调整。（3）背光补偿

BlackLightCompensation不可见光补偿、逆光补偿通常，摄像机
的AGC工作点是通过对整个视场的内容做平均来确定的，但如果视
场中包含一个很亮的背景区域和一个很暗的前景目标，则此时确定
的AGC工作点有可能对于前景目标是不够合适的，背景光补偿有可
能改善前景目标显示状况。当背景光补偿为开启时，摄像机仅对
整个视场的一个子区域求平均来确定其AGC工作点，此时如果前景
目标位于该子区域内时，则前景目标的可视性有望改善。（4）自动增益（AGC）

AutomaticGainControl自动增益控制自动增益控制摄像机输出的
视频信号必须达到电视传输规定的标准电平0.7V，即,为了能在不
同的景物照度条件下都能输出的标准视频信号，必须使放大器的
增益能够在较大的范围内进行调节。这种增益调节通常都是通过
检测视频信号的平均电平而自动完成的，实现此功能的电路称为
自动增益控制电路，简称AGC电路。具有AGC功能的摄像机，在低
照度时的灵敏度会有所提高，但此时的噪点也会比较明显。这是
由于信号和噪声被同时放大的缘故。（5）信噪比（S/NRatio）

Signal-to-NoiseRatio信号杂讯比，信噪比是信号电压对于噪声
电压的比值，通常用符号S/N来表示。由于在一般情况下，信号电
压远高于噪声电压，比值非常大，信噪比的单位用DB来表示。一般
摄像机给出的信噪比值均是在AGC（自动增益控制）关闭时的值，
因为当AGC接通时，会对小信号进行提升，使得噪声电平也相应提
高。信噪比的典型值为45~55db，
