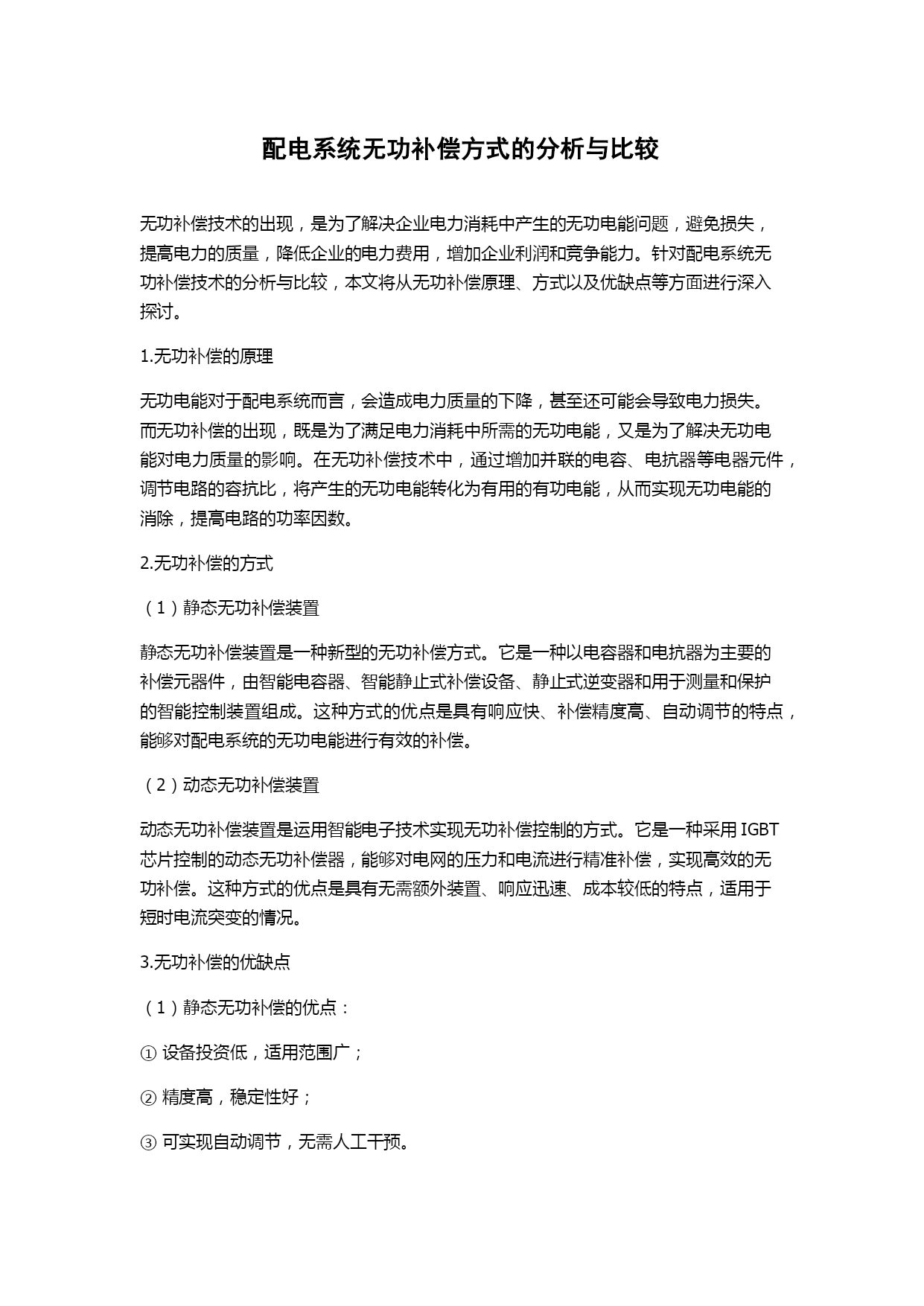

配电系统无功补偿方式的分析与比较
无功补偿技术的出现，是为了解决企业电力消耗中产生的无功电能问题，避免损失，提高电力的质量，降低企业的电力费用，增加企业利润和竞争能力。针对配电系统无功补偿技术的分析与比较，本文将从无功补偿原理、方式以及优缺点等方面进行深入探讨。
1.无功补偿的原理
无功电能对于配电系统而言，会造成电力质量的下降，甚至还可能会导致电力损失。而无功补偿的出现，既是为了满足电力消耗中所需的无功电能，又是为了解决无功电能对电力质量的影响。在无功补偿技术中，通过增加并联的电容、电抗器等电器元件，调节电路的容抗比，将产生的无功电能转化为有用的有功电能，从而实现无功电能的消除，提高电路的功率因数。
2.无功补偿的方式
（1）静态无功补偿装置
静态无功补偿装置是一种新型的无功补偿方式。它是一种以电容器和电抗器为主要的补偿元器件，由智能电容器、智能静止式补偿设备、静止式逆变器和用于测量和保护的智能控制装置组成。这种方式的优点是具有响应快、补偿精度高、自动调节的特点，能够对配电系统的无功电能进行有效的补偿。
（2）动态无功补偿装置
动态无功补偿装置是运用智能电子技术实现无功补偿控制的方式。它是一种采用IGBT芯片控制的动态无功补偿器，能够对电网的压力和电流进行精准补偿，实现高效的无功补偿。这种方式的优点是具有无需额外装置、响应迅速、成本较低的特点，适用于短时电流突变的情况。
3.无功补偿的优缺点
（1）静态无功补偿的优点：
①设备投资低，适用范围广；
②精度高，稳定性好；
③可实现自动调节，无需人工干预。

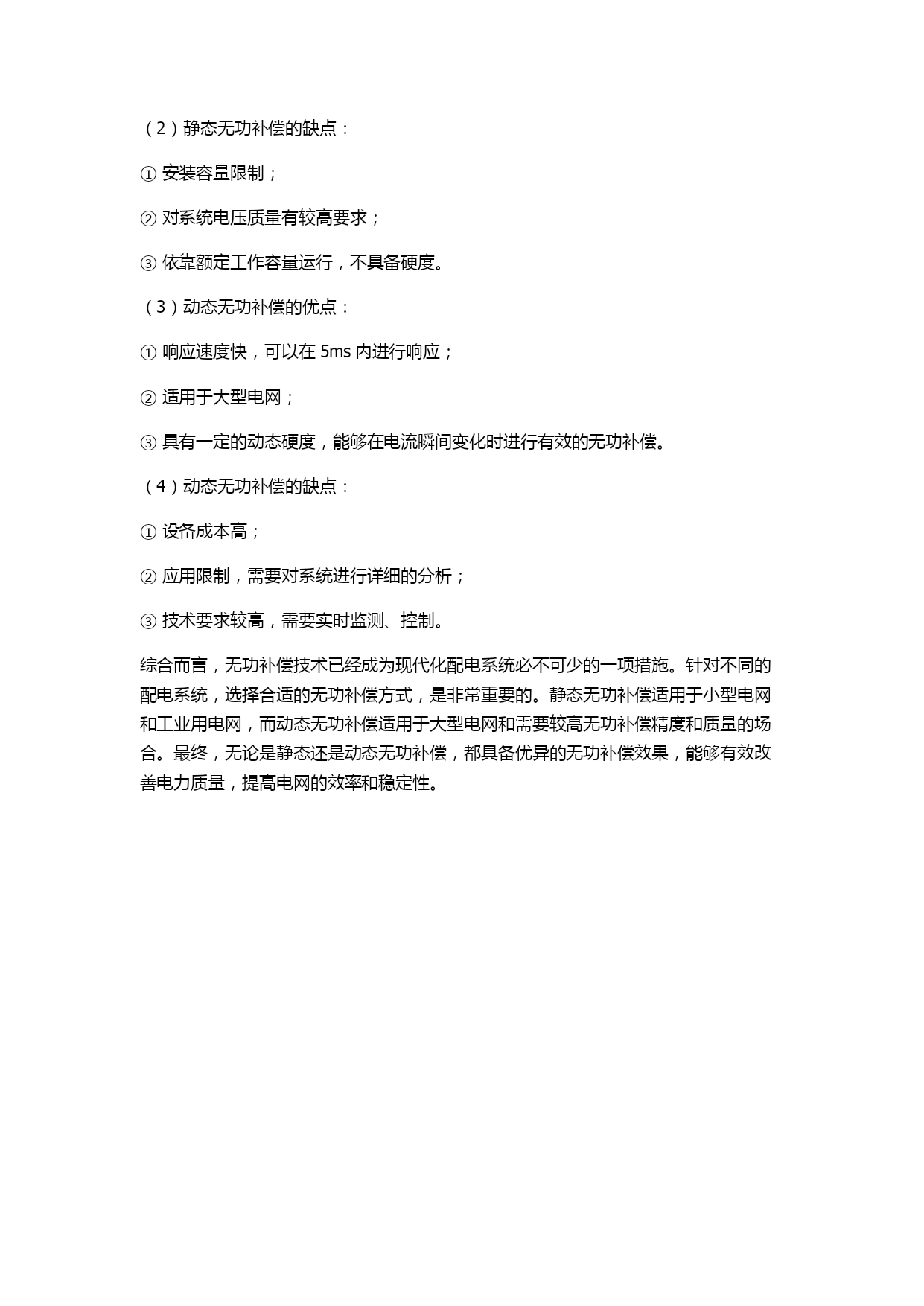

（2）静态无功补偿的缺点：
①安装容量限制；
②对系统电压质量有较高要求；
③依靠额定工作容量运行，不具备硬度。
（3）动态无功补偿的优点：
①响应速度快，可以在5ms内进行响应；
②适用于大型电网；
③具有一定的动态硬度，能够在电流瞬间变化时进行有效的无功补偿。
（4）动态无功补偿的缺点：
①设备成本高；
②应用限制，需要对系统进行详细的分析；
③技术要求较高，需要实时监测、控制。
综合而言，无功补偿技术已经成为现代化配电系统必不可少的一项措施。针对不同的配电系统，选择合适的无功补偿方式，是非常重要的。静态无功补偿适用于小型电网和工业用电网，而动态无功补偿适用于大型电网和需要较高无功补偿精度和质量的场合。最终，无论是静态还是动态无功补偿，都具备优异的无功补偿效果，能够有效改善电力质量，提高电网的效率和稳定性。
