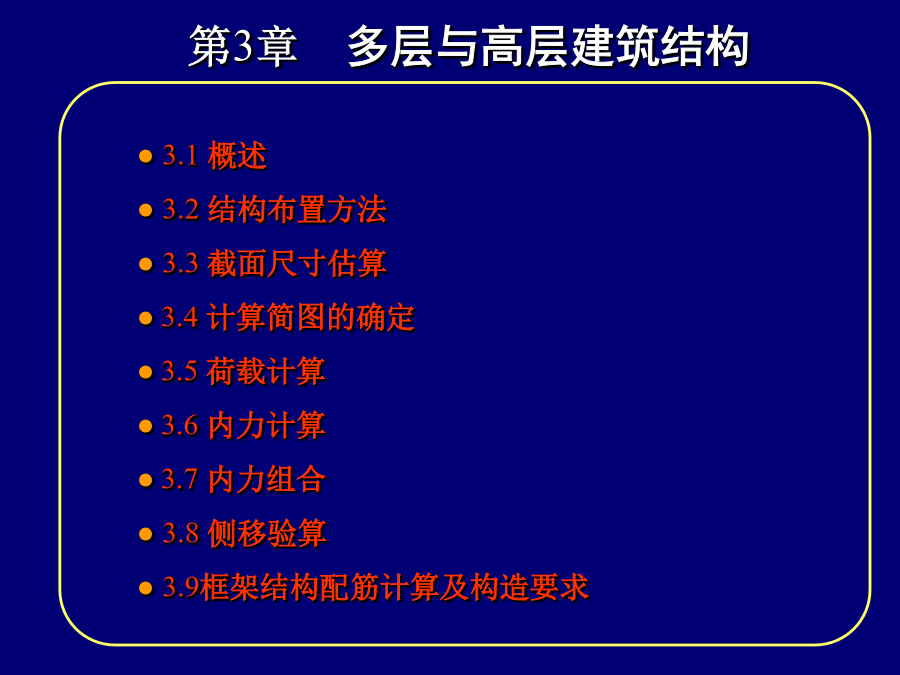

第3章多层与高层建筑结构

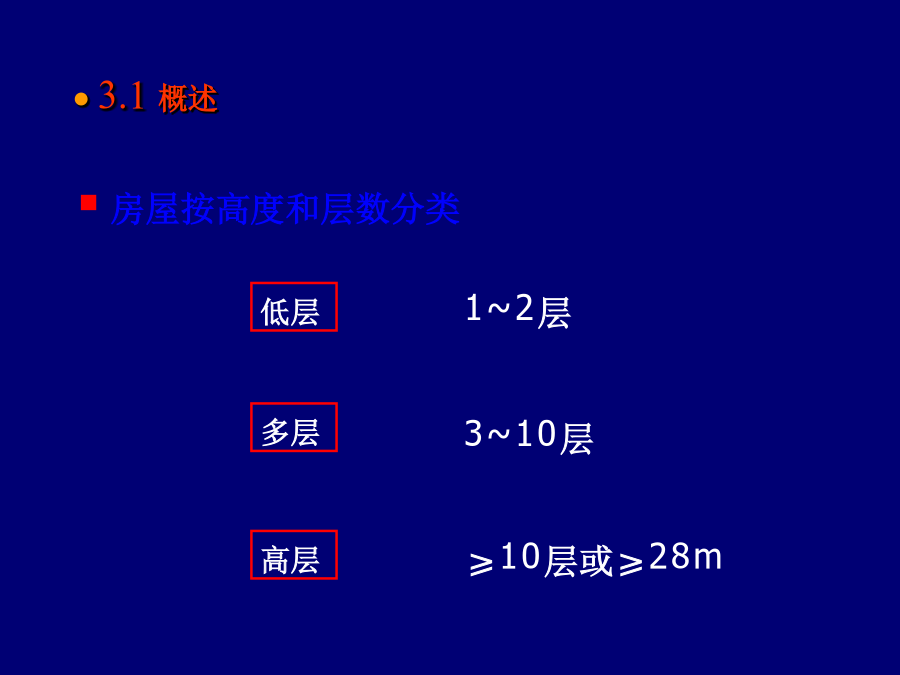

1~2层

3~10层

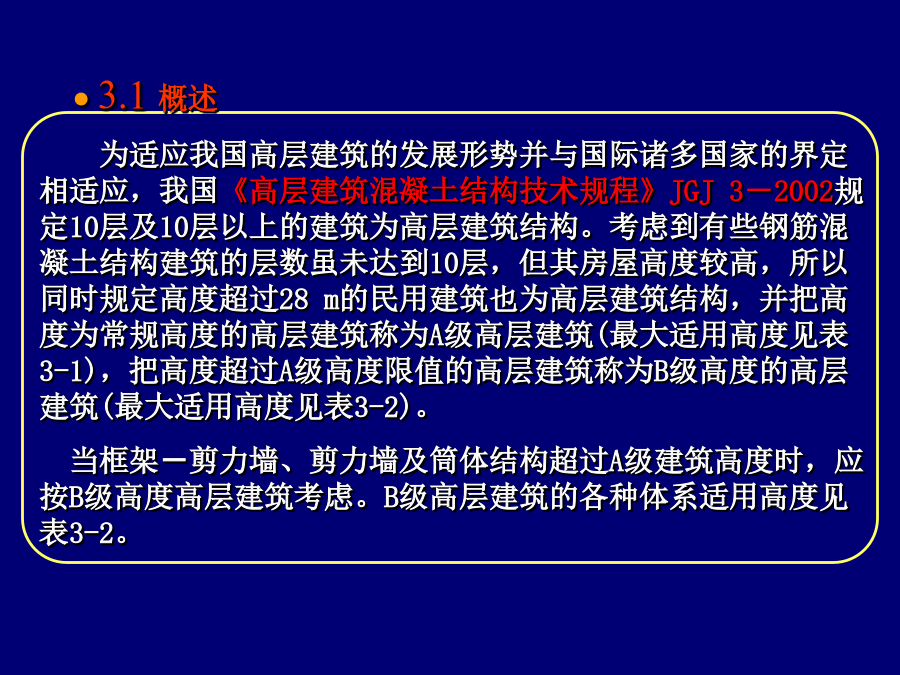

10层或28m为适应我国高层建筑的发展形势并与国际诸多国家的界定相适应，我国《高层建筑混凝土结构技术规程》JGJ3－2002规定10层及10层以上的建筑为高层建筑结构。考虑到有些钢筋混凝土结构建筑的层数虽未达到10层，但其房屋高度较高，所以同时规定高度超过28m的民用建筑也为高层建筑结构，并把高度为常规高度的高层建筑称为A级高层建筑(最大适用高度见表3-1)，把高度超过A级高度限值的高层建筑称为B级高度的高层建筑(最大适用高度见表3-2)。

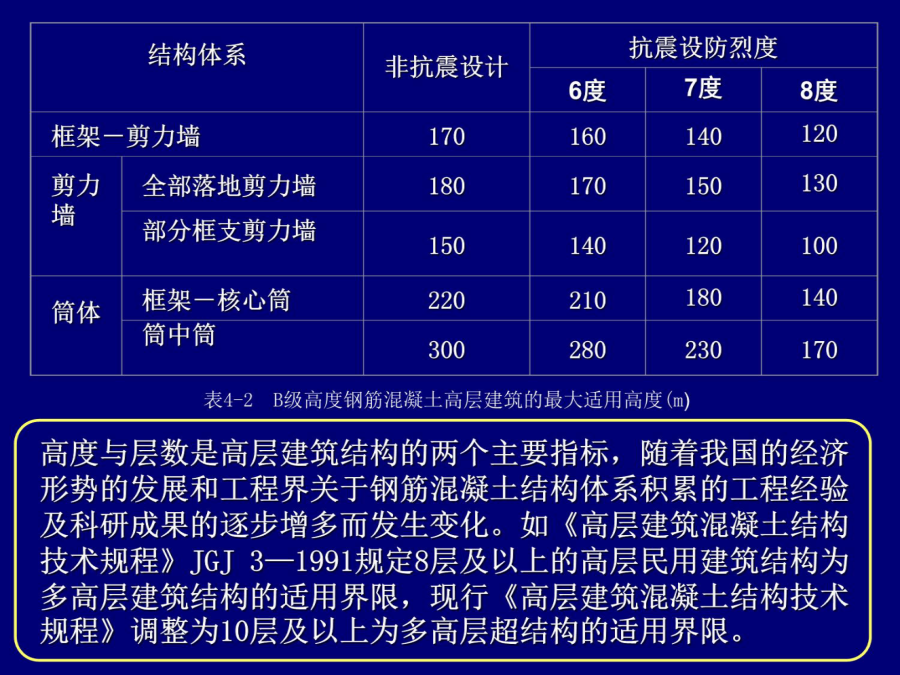

当框架－剪力墙、剪力墙及筒体结构超过A级建筑高度时，应按B级高度高层建筑考虑。B级高层建筑的各种体系适用高度见表3-2。结构体系
●3.1.1结构体系的分类●3.1.1结构体系的分类1．框架结构体系框架结构的特点是柱网布置灵活，便于获得较大的使用空间。延性较好，但横向侧移刚度小，水平位移大。比较适用于大空间的多层及层数较少的高层建筑。框架结构的变形特征为剪切型(如图3.3(b)所示)。2．剪力墙结构体系3．框架－剪力墙结构体系3.筒体结构体系4．混合结构体系●3.2结构布置方法（1）结构平面布置宜简单、规则和对称，传力明确。
（2）建筑平面长宽比不宜过大，L/B宜小于6。
（3）结构的竖向布置要做到刚度均匀而连续，避免刚度突变。
（4）建筑物的高宽比不宜过大，H/B不宜大于5。
（5）房屋的总长度宜控制在最大伸缩缝间距以内，否则需设伸缩缝或采取其它措施，以防止温度应力对结构造成的危害。
（6）在地基可能产生不均匀沉降的部位及有抗震设防要求的房屋，应合理设置沉降缝和防震缝。
（7）构件类型、尺寸的规格尽量减少，以利生产的工业化。框架结构是由若干个平面框架通过连系梁的连接而形成
的空间结构体系。
在这个体系中，平面框架是基本的承重结构，按其布置
方向的不同，框架体系可以分为下列三种：
（1）横向框架承重方案一般房屋常采用
在这种布置方案中，主要承重框架沿房屋的横向布置。
沿房屋的纵向设置板和连系梁，见图(a)。
（2）纵向框架承重方案
在这种布置方案中，主要承重框架沿房屋的纵向布置。
沿房屋的横向设置板和连系梁，见图(b)。
（3）纵横向框架混合承重方案
在这种布置方案中，主要承重框架沿房屋的纵、横向布
置，见图(c)。框架体系的布置（1）工业厂房
一般采用6m柱距，跨度则随柱网的布置方式不同分为内
廊式和跨度组合式，见图3。
厂房的层高一般根据车间的工艺设备、管道布置及通风
采光等因素决定。常用的底层层高有4.2m、4.5m、4.8m、
5.4m、6.0m、7.2m和8.4m。
（2）民用建筑
民用建筑类型较多，功能要求各有不同，柱网及层高变
化也较大，尺度一般较工业厂房为小。柱网和层高通常按
300mm进级。图3柱网的布置变形缝分为伸缩缝和沉降缝，在地震设防区还需按《建
筑抗震设计规范》的规定设置防震缝。
伸缩缝是为了避免温度应力和混凝土收缩应力使房屋产
生过大伸缩变形或裂缝而设置的，伸缩缝仅将基础以上的房
屋分开。钢筋混凝土框架结构的伸缩缝最大间距如表1。
沉降缝是为了避免地基不均匀沉降在房屋构件中产生裂
缝而设置的，沉降缝必须将房屋连同基础一起分开。
在既需设伸缩缝又需设沉降缝时二缝应合并设置。钢筋混凝土结构伸缩缝最大间距(m)在建筑物的下列部位宜设置沉降缝：①土层变化较大
处；②地基基础处理方法不同处；③房屋在高度、重量、
刚度有较大变化处；④建筑平面的转折处；⑤新建部分与
原有建筑的交界处。
沉降缝由于是从基础断开，缝两侧相邻框架的距离可能
较大，给使用带来不便，此时可利用挑梁或搁置预制梁、板
的方法进行建筑上的闭合处理，见图4。缝宽不小于50mm。防震缝：建筑物各部分层数、质量、刚度差异过大或有错层时，采用防震缝分开。防震缝最小宽度要求：框架结构高度不超过15m的部分可取70mm；超过15m的部分，6度、7度、8度和9度相应每增加5m，4m，3m和2m宜加宽20mm；框架－剪力墙和剪力墙可分别按上述数字的70%和50%采用，且不应小于70mm。
结构布置的一般原则平面布置竖向布置
