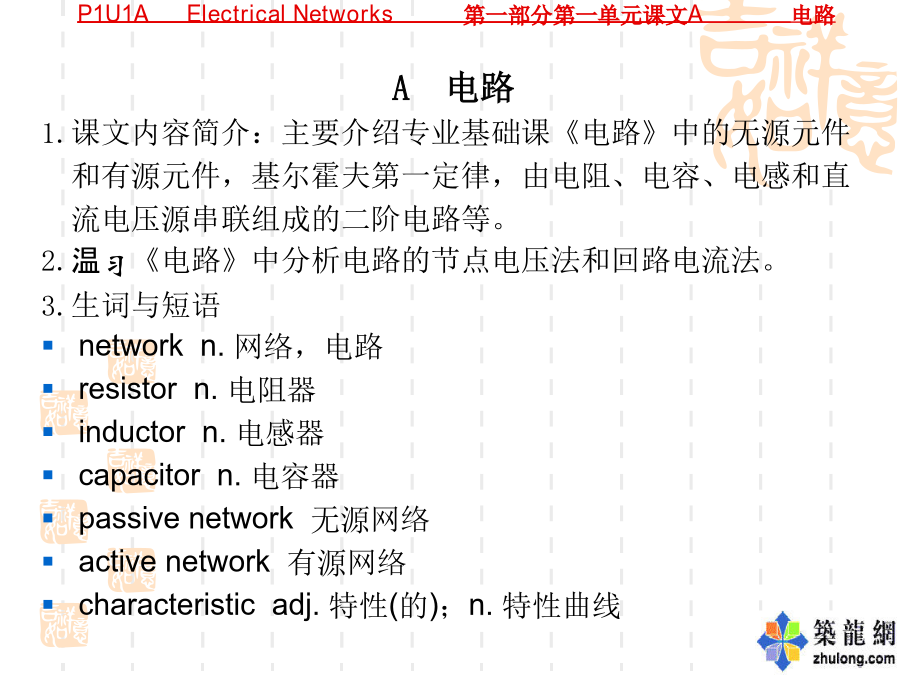

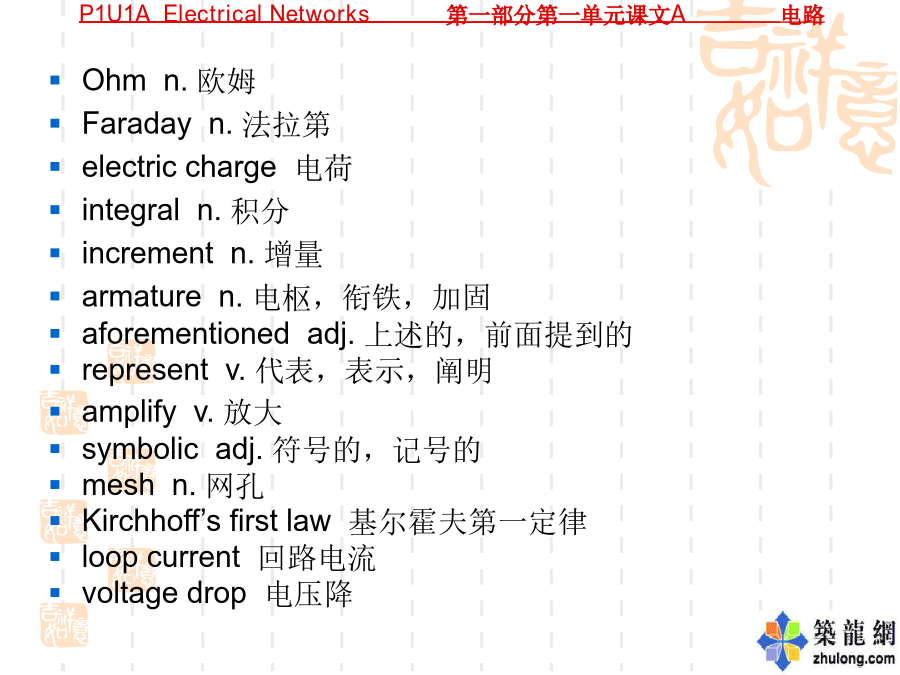

自动化专业英语教程P1U1AElectricalNetworks第一部分第一单元课文A电路Ohmn.欧姆
Faradayn.法拉第
electriccharge电荷
integraln.积分
incrementn.增量
armaturen.电枢，衔铁，加固
aforementionedadj.上述的，前面提到的
representv.代表，表示，阐明
amplifyv.放大
symbolicadj.符号的，记号的
meshn.网孔
Kirchhoff’sfirstlaw基尔霍夫第一定律
loopcurrent回路电流
voltagedrop电压降
P1U1AElectricalNetworks第一部分第一单元课文A电路P1U1AElectricalNetworks第一部分第一单元课文A电路式中di/dt=电流变化率，安培/秒；L=感应系数，享利。
电容两端建立的电压正比于电容两极板上积累的电荷q。
因为电荷的积累可表示为电荷增量dq的和或积分，因此得到
的等式为：

式中电容量C是与电压和电荷相关的比例常数。由定义可
知，电流等于电荷随时间的变化率，可表示为i=dq/dt。因此
电荷增量dq等于电流乘以相应的时间增量，或dq=idt，那
么等式(1-1A-3)可写为

P1U1AElectricalNetworks第一部分第一单元课文A电路注意，图中电流的参考方向为惯用的参考方向，因此流过
每一个元件的电流与电压降的方向一致。
有源电气元件涉及将其它能量转换为电能，例如，电池中
的电能来自其储存的化学能，发电机的电能是旋转电枢机械能
转换的结果。
有源电气元件存在两种基本形式：电压源和电流源。其理
想状态为：电压源两端的电压恒定，与从电压源中流出的电流
无关。因为负载变化时电压基本恒定，所以上述电池和发电机
被认为是电压源。另一方面，电流源产生电流，电流的大小与
电源连接的负载无关。虽然电流源在实际中不常见，但其概念
的确在表示借助于等值电路的放大器件，比如晶体管中具有广
泛应用。电压源和电流源的符号表示如图1-1A-2所示。
P1U1AElectricalNetworks第一部分第一单元课文A电路P1U1AElectricalNetworks第一部分第一单元课文A电路因为在假定的电流方向上，输入电压代表电压升的方
向，所以输入电压在（1-1A-5）式中为负。因为电流方向是
电压下降的方向，所以每一个无源元件的压降为正。利用电
阻和电感压降公式，可得

等式(1-1A-6)是电路电流的微分方程式。

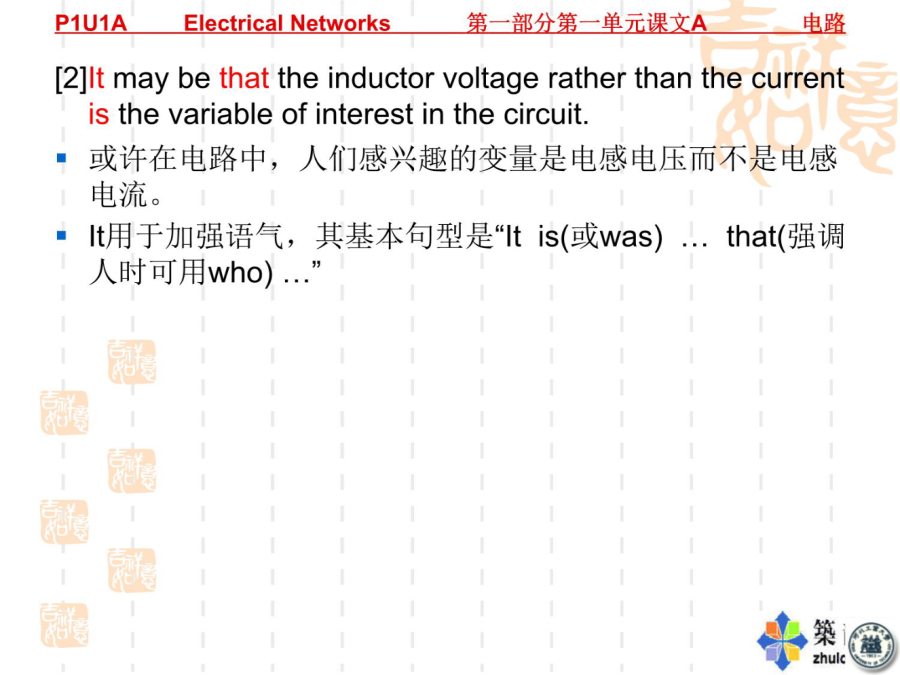

或许在电路中，人们感兴趣的变量是电感电压而不是电
感电流。正如图1-1A-1指出的。用积分代替式
(1-1A-6)中的i，可得

P1U1AElectricalNetworks第一部分第一单元课文A电路由本文可知电流i=dq/dt，用dq/dt代替i变量以消除式中
积分，可得二次微分方程为：P1U1BThree-phaseCircuits第一部分第一单元课文B三相电路wyen.Y形联结，星形联结，三通
deltan.希腊字母（），三角形（物）
geometry n.几何学，几何形状
windingadj.缠绕的；n.线圈，绕组
polarityn.极性
neutraladj.中性的；n.中性线
subscript n.下标，角注，索引
succeedv.继……之后，接替
intersectionn.相交，逻辑乘法
phasesequence相序

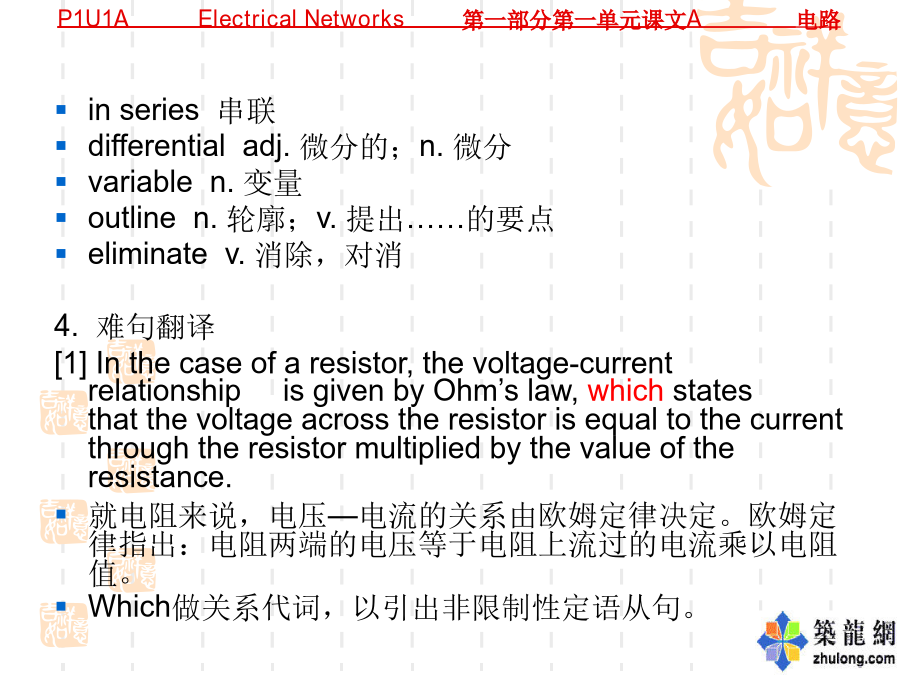

reversev.,n.反转；adj.变换极性的4.难句翻译
[1]Viewedinthislight,itwillbefoundthattheanalysisofthree-phasecircuitsislittlemoredifficultthanthatofsingle-phasecircuits.
这样看来，三相电路的分析比单相电路的分析难不了多少。
过去分词短语作状语，用以表示时间、原因、让步、方式或陪衬情况。必须注意过去分词表示的被动行为对象是句中主语。
[2]Atunitypowerfactor，thepowerinasingle-phase
circuitiszerotwiceeachcycle．
在功率因数为1时，单相电路里的功率值每个周波有两次
为零。
at用于表示速度、温度、价格、成本和比率。
P1U1BThree-phaseCircuits第一部分第一单元课文B三相电路P1U1BThree-phaseCircuits第一部分第一单元课文B三相电路三相供电的机械和控制设
备与相同额定容量的单相供电
的设备相比：体积小，重量
轻，效率高。除了三相系统提
供的上述优点，三相电的传输
需要的铜线仅仅是同样功率大
小单相电传输所需铜线的3/4。
三相电压的产生
三相
