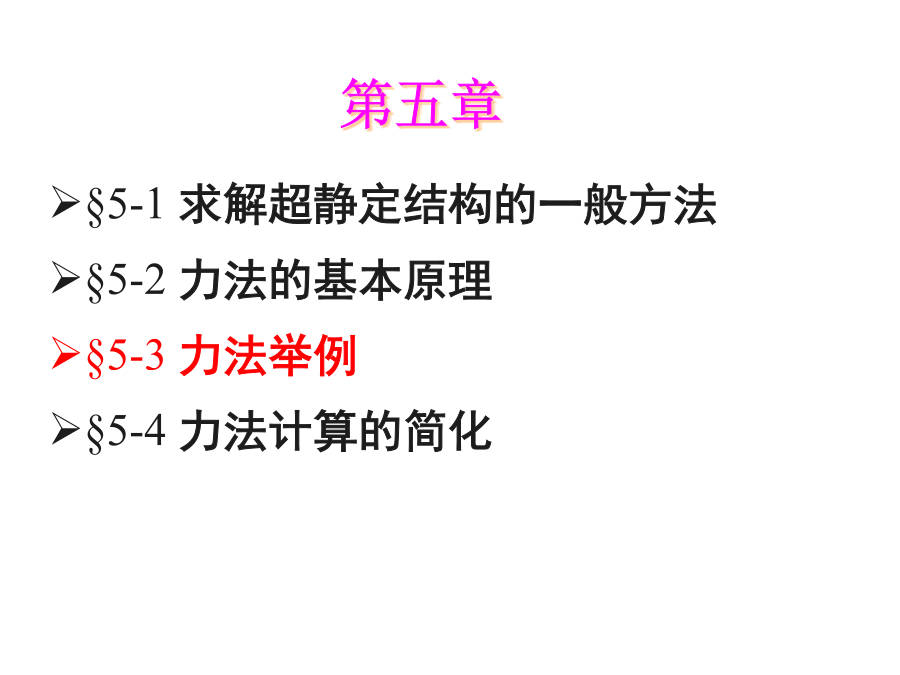

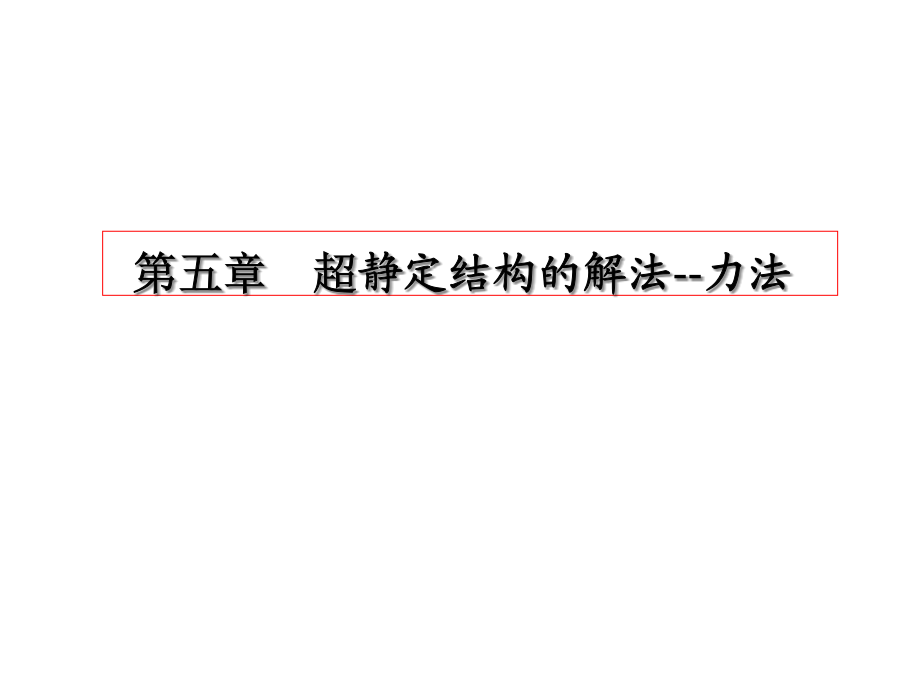

第五章超静定结构的解法--力法§5-1求解超静定结构的一般方法
§5-2力法的基本原理
§5-3力法举例

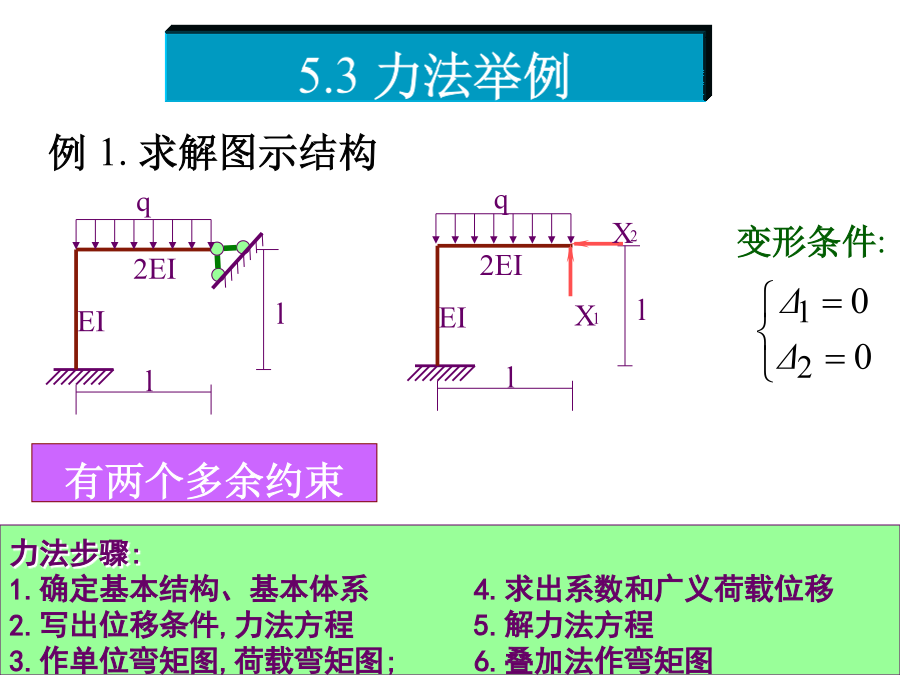

§5-4力法计算的简化5.3力法举例qq解：取简支梁为基本结构由于两端固支梁在竖向荷载作用下没有水平反力例3.力法解图示结构,作M图.其中：各杆最后内力由
叠加法得到：解：力法方程的实质为：“3、4两结点的相对位移等于所拆除杆的拉（压）变形”。令：基本体系解：取基本体系如图(b)当梁的受力与两跨
连续梁相同。
（同例5中）问题：使结构上的任一部分都处于平衡
的解答是否就是问题的正确解？问题：如何计算超静定结构位移？问题：如何计算超静定结构位移？解：选取基本体系(c)(c)例8.求解图示刚架由于支座移动所产生的内力。最后内力（M图）：问题：如何建立如下基本体系的典型方程？基本体系2基本体系3FP解：取基本体系如图M图例10.超静定拱的计算作业:下侧正弯矩为
