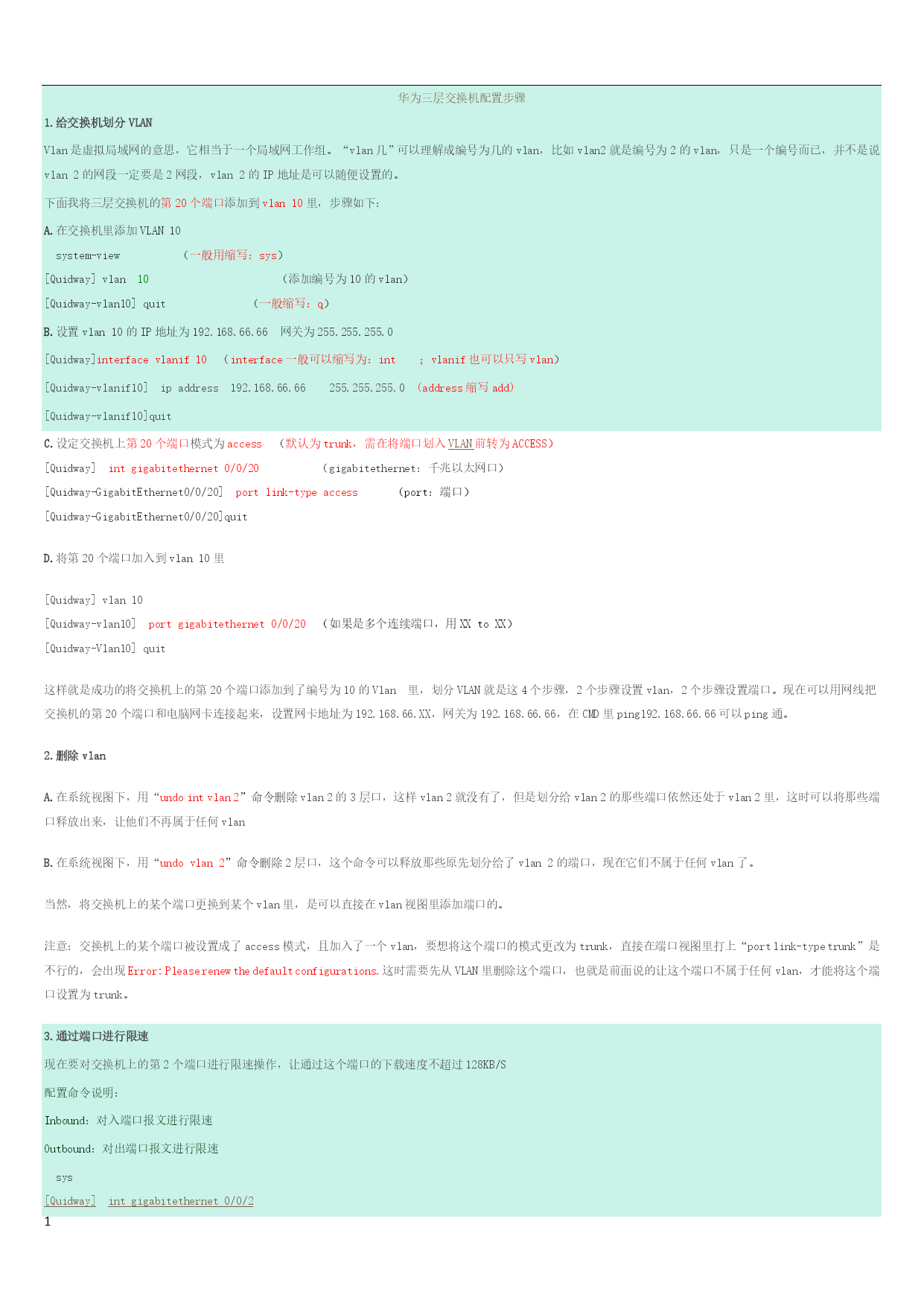

华为三层交换机配置步骤
1.给交换机划分VLAN
Vlan是虚拟局域网的意思，它相当于一个局域网工作组。“vlan几”可以理解成编号为几的vlan，比如vlan2就是编号为2的vlan，只是一个编号而已，并不是说vlan2的网段一定要是2网段，vlan2的IP地址是可以随便设置的。
下面我将三层交换机的第20个端口添加到vlan10里，步骤如下：
A.在交换机里添加VLAN10system-view（一般用缩写：sys）[Quidway]vlan10（添加编号为10的vlan）[Quidway-vlan10]quit（一般缩写：q）
B.设置vlan10的IP地址为192.168.66.66网关为255.255.255.0
[Quidway]interfacevlanif10（interface一般可以缩写为：int；vlanif也可以只写vlan）
[Quidway-vlanif10]ipaddress192.168.66.66255.255.255.0(address缩写add)
[Quidway-vlanif10]quit
C.设定交换机上第20个端口模式为access（默认为trunk，需在将端口划入HYPERLINK"http://www.07net01.com/switch/"\t"_blank"VLAN前转为ACCESS）[Quidway]intgigabitethernet0/0/20（gigabitethernet：千兆以太网口）[Quidway-GigabitEthernet0/0/20]portlink-typeaccess（port：端口）[Quidway-GigabitEthernet0/0/20]quit
D.将第20个端口加入到vlan10里
[Quidway]vlan10[Quidway-vlan10]portgigabitethernet0/0/20（如果是多个连续端口，用XXtoXX）[Quidway-Vlan10]quit
这样就是成功的将交换机上的第20个端口添加到了编号为10的Vlan里，划分VLAN就是这4个步骤，2个步骤设置vlan，2个步骤设置端口。现在可以用网线把交换机的第20个端口和电脑网卡连接起来，设置网卡地址为192.168.66.XX，网关为192.168.66.66，在CMD里ping192.168.66.66可以ping通。
2.删除vlan
A.在系统视图下，用“undointvlan2”命令删除vlan2的3层口，这样vlan2就没有了，但是划分给vlan2的那些端口依然还处于vlan2里，这时可以将那些端口释放出来，让他们不再属于任何vlan
B.在系统视图下，用“undovlan2”命令删除2层口，这个命令可以释放那些原先划分给了vlan2的端口，现在它们不属于任何vlan了。
当然，将交换机上的某个端口更换到某个vlan里，是可以直接在vlan视图里添加端口的。
注意：交换机上的某个端口被设置成了access模式，且加入了一个vlan，要想将这个端口的模式更改为trunk，直接在端口视图里打上“portlink-typetrunk”是不行的，会出现Error:Pleaserenewthedefaultconfigurations.这时需要先从VLAN里删除这个端口，也就是前面说的让这个端口不属于任何vlan，才能将这个端口设置为trunk。
3.通过端口进行限速
现在要对交换机上的第2个端口进行限速操作，让通过这个端口的下载速度不超过128KB/S
配置命令说明：
Inbound：对入端口报文进行限速
Outbound：对出端口报文进行限速
sys[Quidway]intgigabitethernet0/0/2
[Quidway-GigabitEthernet0/0/2]qoslroutboundcir1024cbs204800（1024代表1M的带宽，理论下载速度就是128KB/S,204800=1024*200，cbs代表突发信息速率cir代表承诺信息速率）
这个命令执行后，端口2的下载速度就被限制在128KB/S以内，实际测速表明，这个限速数值是该端口数据流量稳定后的速度，它的短暂峰值高出128KB/S很多，这个应该是交换机从侦测端口流量到启动限速需要一个过程，下载速度稳定后是在128KB/S上下徘徊，效果还是不错的，比路由器限速和限速软件的效果都要好很多，最关键的交换机稳定。
注：取消限速方法
[Quidway-GigabitEthernet0/0/2]undoqoslroutbound

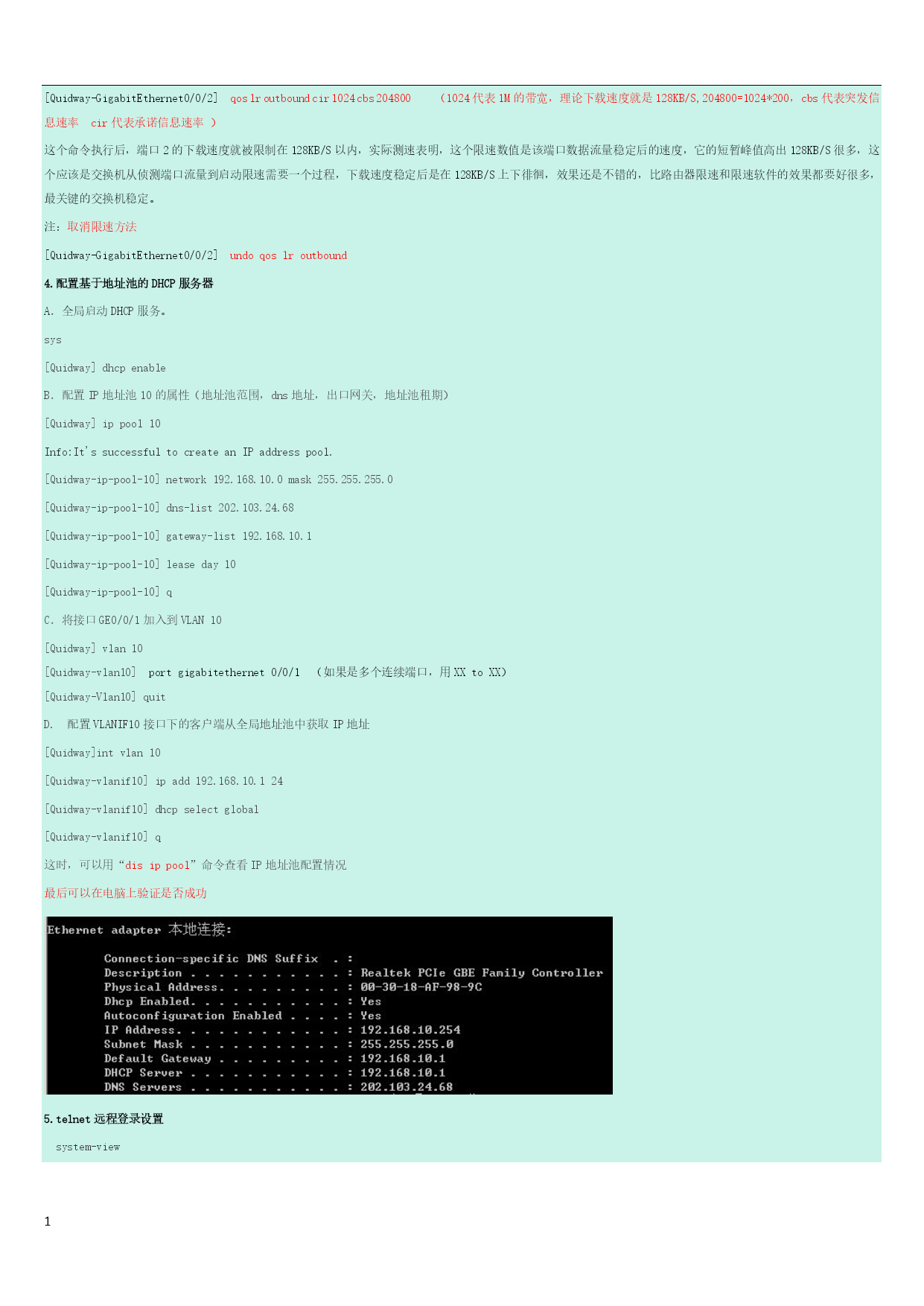

4.配置基于地址池的DHCP服务器
A．全局启动DHCP服务。
sys
[Quidway]dhcpenable
B．配置IP地址池10的属性（地址池范
