3墙体构造教学教材.ppt

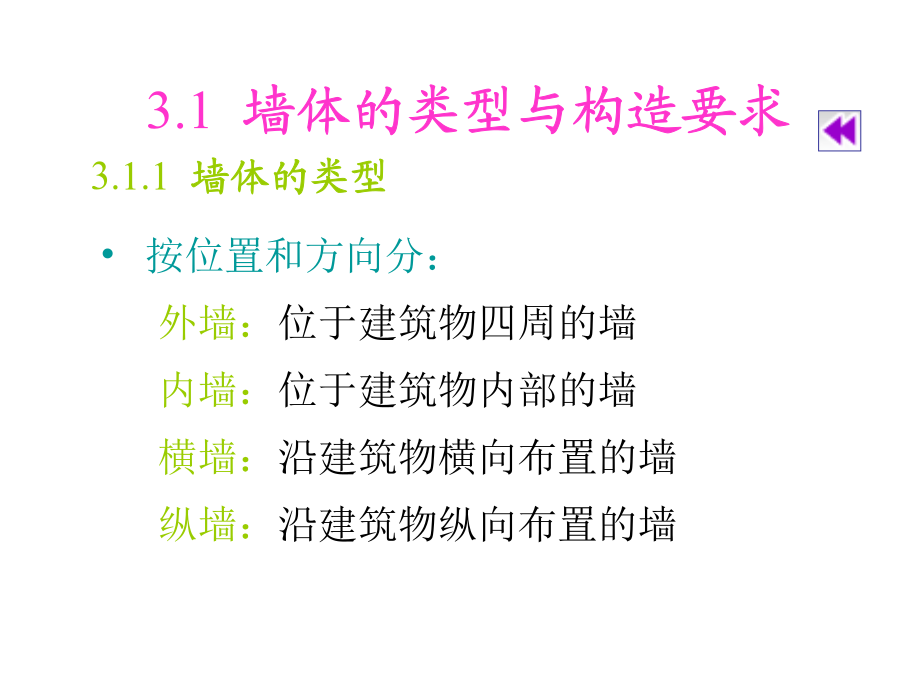

3墙体构造本章内容按位置和方向分：
外墙：位于建筑物四周的墙
内墙：位于建筑物内部的墙
横墙：沿建筑物横向布置的墙

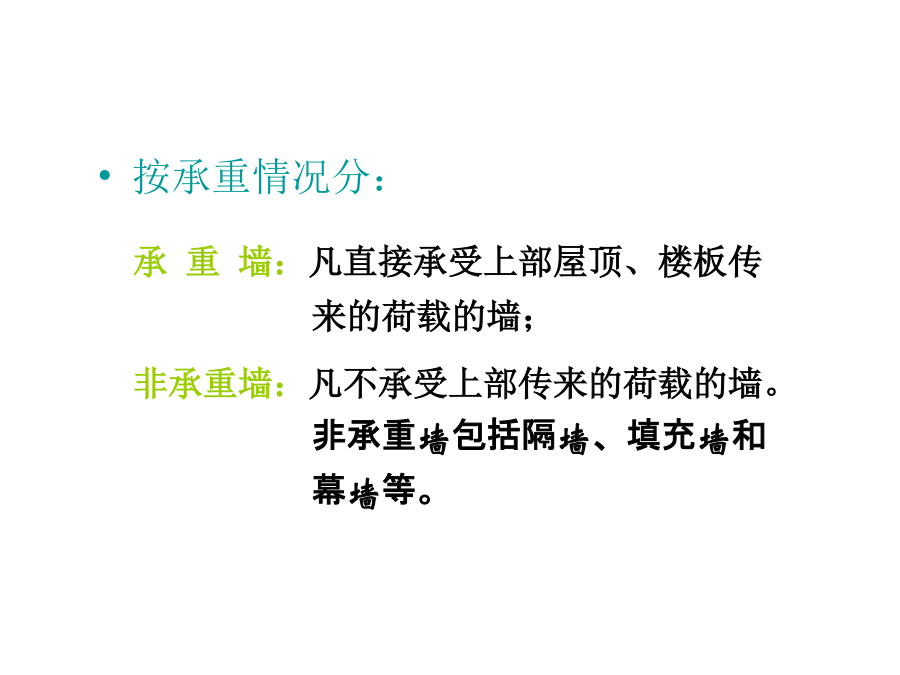

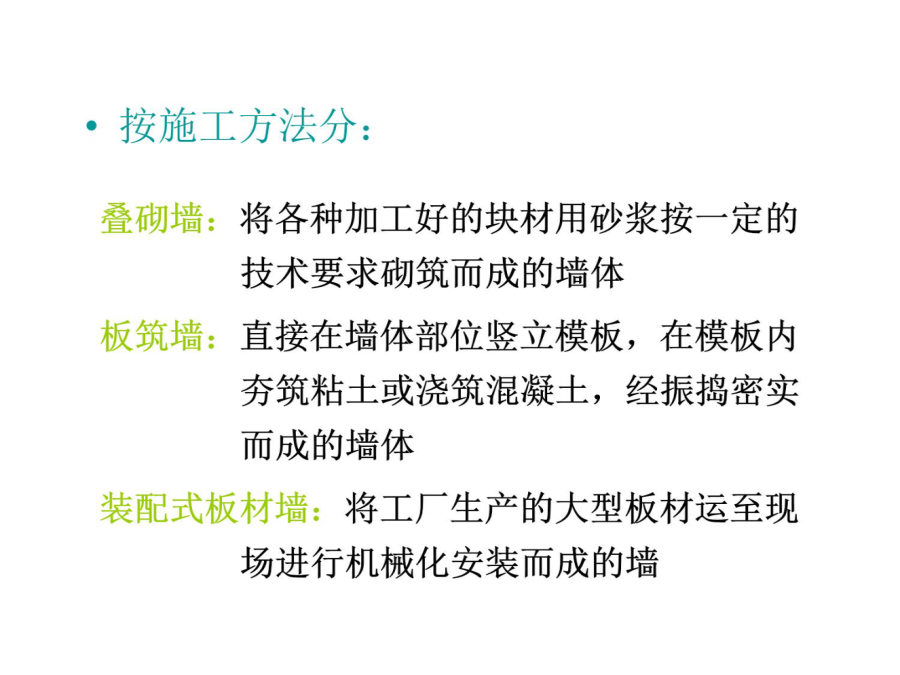

纵墙：沿建筑物纵向布置的墙按承重情况分：根据墙体所处的位置及功能的不同，墙体构造应满足如下要求：
具有足够的强度和稳定性
具有必要的保温、隔热性能
满足防火要求
满足隔声要求砖
按材料分有粘土砖、炉渣砖、灰砂砖、粉煤灰砖等；按形状分为实心砖、空心砖和多孔砖等。
普通实心砖的规格为240mm×115mm×53mm(图3.1)。
为适应建筑模数及节能的要求等，近年来开发了许多砖型，如空心砖、多孔砖等(图3.2)。砂浆实心砖墙空斗墙
空斗墙：用实心砖侧砌，或平砌与侧砌相结合砌成的空体墙。
眠砖：平砌的砖
斗砖：侧砌的砖
无眠空斗墙：全由斗砖砌筑成的墙；
有眠空斗墙：每隔一至三皮斗砖砌一皮眠砖的墙(图3.5)。
空斗墙加固部位示意见图3.6。空心砖墙空心砖墙的厚度及轴线定位与砖的类型、圈梁的设置等有关。
模数多孔砖(表3.1)。
KP型多孔砖组合砖墙
用砖和轻质保温材料组合构成的既承重又保温的墙体，按保温材料的设置位置不同，可分为外保温墙、内保温墙和夹心墙(图3.8)。墙体细部构造包括墙身防潮、勒脚、散水、窗台、门窗过梁、圈梁和构造柱等(图3.9)。墙身防潮：在墙脚铺设防潮层，以防止土壤中的水分由于毛细作用上升使建筑物墙身受潮，提高建筑物的耐久性，保持室内干燥、卫生。防潮层的位置
当室内地面垫层为混凝土等密实材料时，防潮层设在垫层厚度中间位置，一般低于室内地坪60mm；
当室内地面垫层为三合土或碎石灌浆等非刚性垫层时，防潮层的位置应与室内地坪平齐或高于室内地坪60mm；
当室内地面低于室外地面或内墙两侧的地面出现高差时，除了要分别设置两道水平防潮层外，还应对两道水平防潮层之间靠土一侧的垂直墙面做防潮处理(图3.10)。防潮层的做法
墙身水平防潮层的做法有三种：
油毡防潮层(图3.11(a))
砂浆防潮层(图3.11(b))
细石混凝土防潮层(图3.11(c))(图3.11(d))
墙身垂直防潮层的具体做法是在垂直墙面上先用水泥砂浆找平，再刷冷底子油一道、热沥青两道或采用防水砂浆抹灰防潮(图3.12)。勒脚：外墙接近室外地面的部分。
作用：一是防止外界机械性碰撞对墙体的损坏；
二是防止屋檐滴下的雨、雪水及地表水对墙的侵蚀；
三是美化建筑外观。
做法：抹水泥砂浆、水刷石、斩假石；或外贴面砖、天然石板等(图3.13)。散水：指靠近勒脚下部的水平排水坡
明沟：在外墙四周或散水外缘设置的排水沟。
做法：散水的做法通常是在基层土壤上现浇混凝土(图3.14)或用砖、石铺砌，水泥砂浆抹面。明沟通常采用素混凝土浇筑，也可用砖、石砌筑，并用水泥砂浆抹面。(图3.15)外窗台的构造做法有砖砌窗台和预制混凝土板窗台两种。
砖砌窗台应用较广，有平砌和侧砌两种做法(图3.16(a)、(b)、(d))
预制混凝土板窗台(图3.16(c))
内窗台构造也有两种(图3.16(e)、(f))。过梁：为支承门窗洞口上部墙体荷载，并将其传给洞口两侧的墙体所设置的横梁。圈梁：沿建筑物外墙、内纵墙及部分横墙设置的连续而封闭的梁。
作用：提高建筑物的整体刚度及墙体的稳定性，减少由于地基不均匀沉降而引起的墙体开裂，提高建筑物的抗震能力。圈梁的数量和位置与建筑物的高度、层数、地基状况和地震烈度有关。
非地震设防区
地震设防区
装配式钢筋混凝土楼、屋盖或木楼、屋盖的砖房，横墙承重时按表3.2的要求设置圈梁；纵墙承重时每层均应设置圈梁，且抗震横墙上的圈梁间距应比表内要求适当加密。
现浇或装配整体式钢筋混凝土楼、屋盖与墙体有可靠连接的房屋，应允许不另设圈梁，但楼板沿墙体周边应加强配筋并应与相应的构造柱钢筋可靠连接。表3.2圈梁设置要求及配筋圈梁有钢筋砖圈梁和钢筋混凝土圈梁两种。
钢筋混凝土圈梁宜设置在与楼板或屋面板同一标高处(称为板平圈梁)；或紧贴板底(称为板底圈梁)(图3.20(a)、(b))。
钢筋砖圈梁(图3.20（c))3.2.3.7构造柱表3.3砖房构造柱设置要求通风道一般设置在内墙墙角处，组织方式主要有每层独用、隔层共用、子母通风道三种，其中以子母通风道应用最为广泛。
通风道有现场砌筑和预制构件拼装两种做法。
砖砌通风道要求砌筑密实，并随砌随抹，将内壁抹平。
预制通风道一般为每层一个预制构件，上下拼接而成，并与墙体有可靠的连接（图3.22）按材料分：普通混凝土砌块、轻骨料混凝土砌块、加气混凝土砌块以及利用各种工业废料制成的砌块（炉渣混凝土砌块、蒸养粉煤灰砌块等）；
按构造形式分：实心砌块和空心砌块；
按功能分：承重砌块和保温砌块等；
按尺寸和重量分：大、中、小型砌块三种类型。砌块需要在建筑平面图和立面图上进行砌块的排列，注明每一砌块的型号（图3.23）
排列设计
