6万吨/年干气制乙苯装置加热炉及余热回收系统施工组织设计

1

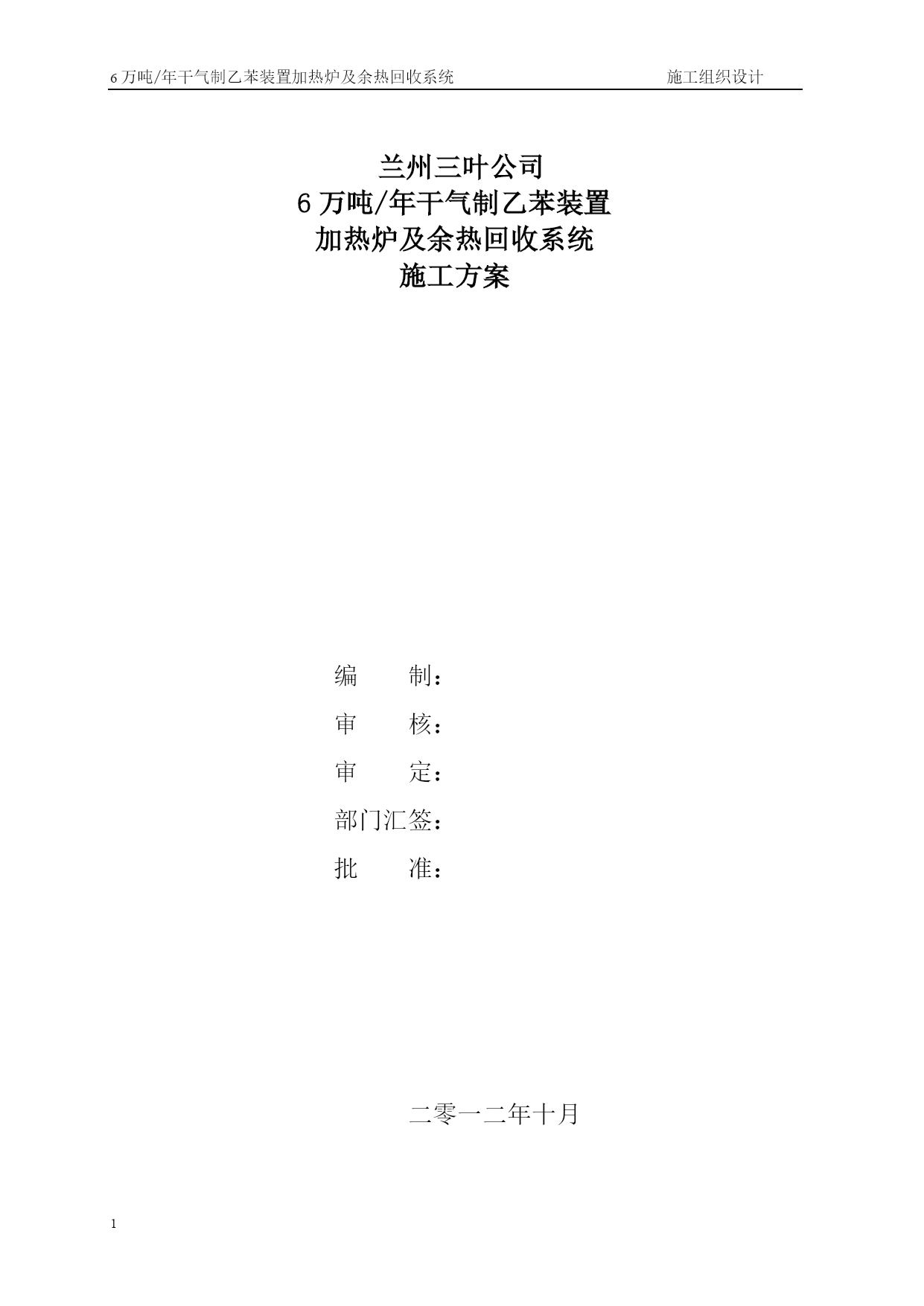

兰州三叶公司
6万吨/年干气制乙苯装置
加热炉及余热回收系统
施工方案

编制：
审核：
审定：
部门汇签：
批准：

二零一二年十月

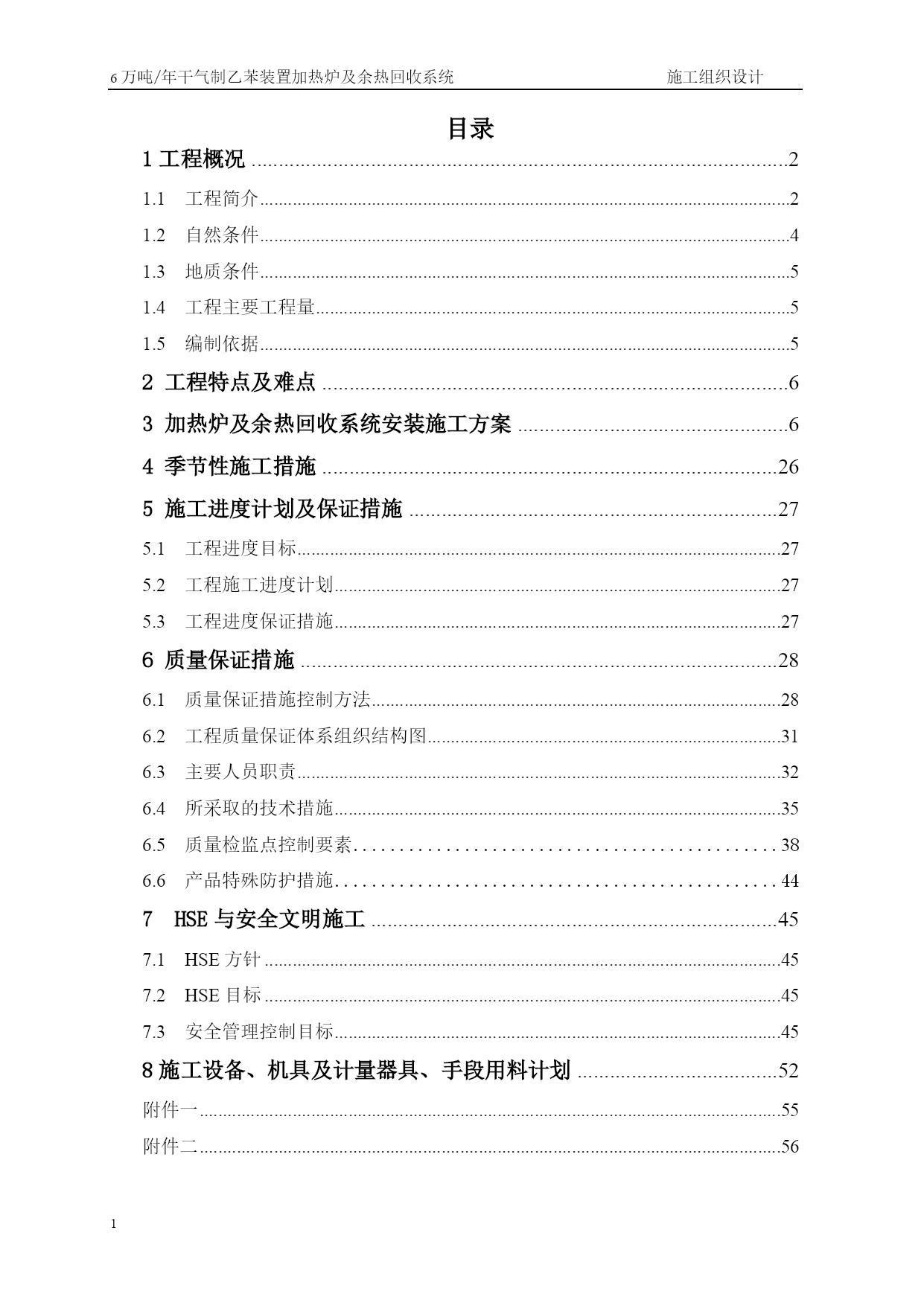

目录
TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc338586861"1工程概况 PAGEREF_Toc338586861\h2
HYPERLINK\l"_Toc338586862"1.1工程简介 PAGEREF_Toc338586862\h2
HYPERLINK\l"_Toc338586863"1.2自然条件 PAGEREF_Toc338586863\h4
HYPERLINK\l"_Toc338586864"1.3地质条件 PAGEREF_Toc338586864\h5
HYPERLINK\l"_Toc338586865"1.4工程主要工程量 PAGEREF_Toc338586865\h5
HYPERLINK\l"_Toc338586866"1.5编制依据 PAGEREF_Toc338586866\h5
HYPERLINK\l"_Toc338586867"2工程特点及难点 PAGEREF_Toc338586867\h6
HYPERLINK\l"_Toc338586868"3加热炉及余热回收系统安装施工方案 PAGEREF_Toc338586868\h6
HYPERLINK\l"_Toc338586869"4季节性施工措施 26
HYPERLINK\l"_Toc338586870"5施工进度计划及保证措施 PAGEREF_Toc338586870\h27
HYPERLINK\l"_Toc338586871"5.1工程进度目标 PAGEREF_Toc338586871\h27
HYPERLINK\l"_Toc338586872"5.2工程施工进度计划 PAGEREF_Toc338586872\h27
HYPERLINK\l"_Toc338586873"5.3工程进度保证措施 PAGEREF_Toc338586873\h27
HYPERLINK\l"_Toc338586874"6质量保证措施 PAGEREF_Toc338586874\h28
HYPERLINK\l"_Toc338586871"6.1质量保证措施控制方法 28
HYPERLINK\l"_Toc338586872"6.2工程质量保证体系组织结构图 31
HYPERLINK\l"_Toc338586873"6.3主要人员职责 32
HYPERLINK\l"_Toc338586871"6.4所采取的技术措施 35
HYPERLINK\l"_Toc338586876"6.5质量检监点控制要素 38
HYPERLINK\l"_Toc338586876"6.6产品特殊防护措施 44
HYPERLINK\l"_Toc338586878"7HSE与安全文明施工 PAGEREF_Toc338586878\h45
HYPERLINK\l"_Toc338586879"7.1HSE方针 45
HYPERLINK\l"_Toc338586880"7.2HSE目标 45
HYPERLINK\l"_Toc338586881"7.3安全管理控制目标 PAGEREF_Toc338586881\h45
HYPERLINK\l"_Toc338586882"8施工设备、机具及计量器具、手段用料计划 52
HYPERLINK\l"_Toc338586879"附件一 55
HYPERLINK\l"_Toc338586879"附件二 56

1工程概况

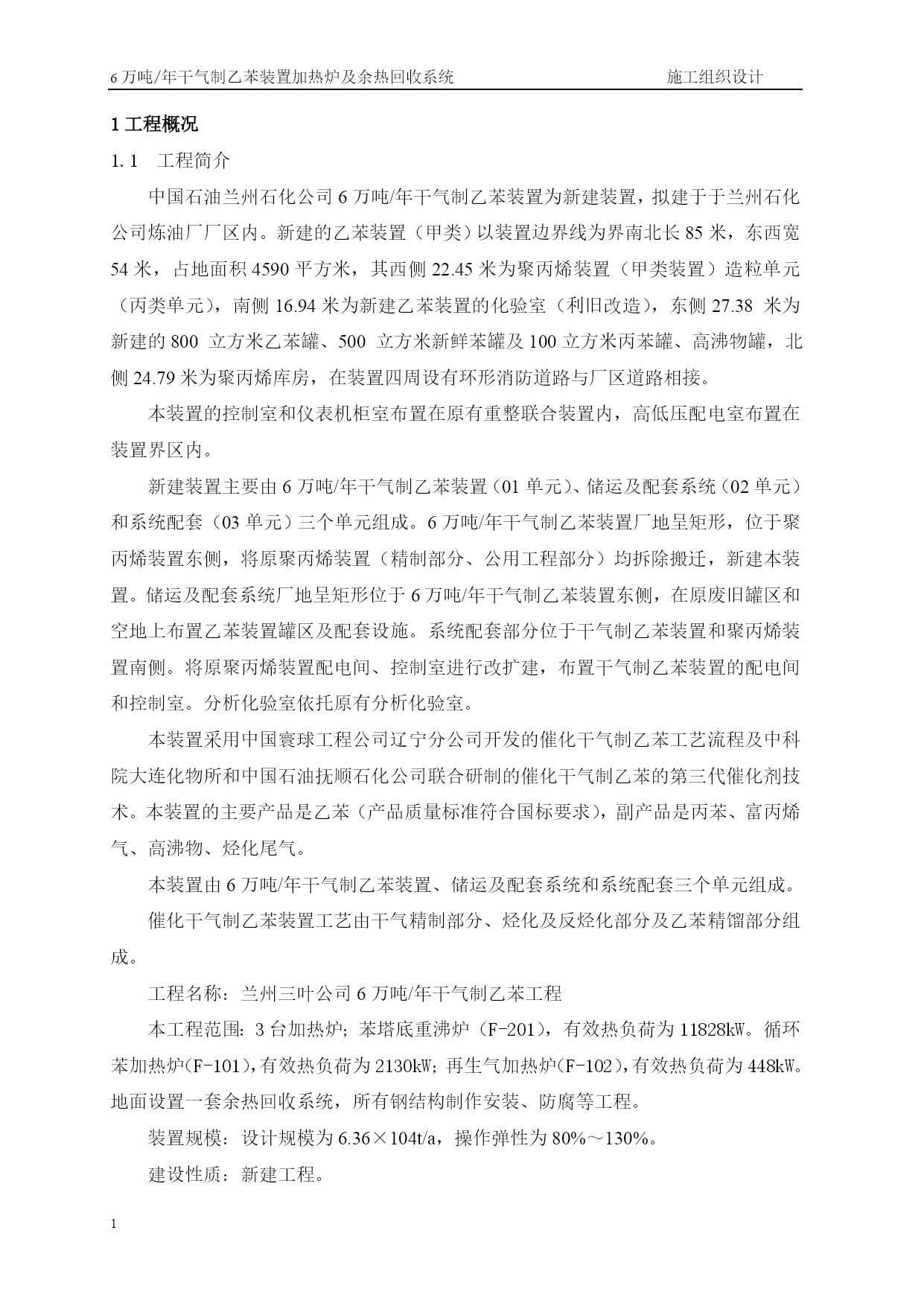

1.1工程简介
中国石油兰州石化公司6万吨/年干气制乙苯装置为新建装置，拟建于于兰州石化公司炼油厂厂区内。新建的乙苯装置（甲类）以装置边界线为界南北长85米，东西宽54米，占地面积4590平方米，其西侧22.45米为聚丙烯装置（甲类装置）造粒单元（丙类单元），南侧16.94米为新建乙苯装置的化验室（利旧改造），东侧27.38米为新建的800立方米乙苯罐、500立方米新鲜苯罐及100立方米丙苯罐、高沸物罐，北侧24.79米为聚丙烯库房，在装置四周设有环形消防道路与厂区道路相接。
本装置的控制室和仪表机柜室布置在原有重整联合装置内，高低压配电室布置在装置界区内。
新建装置主要由6万吨/年干气制乙苯装置（01单元）、储运及配套系统（02单元）和系统配套
