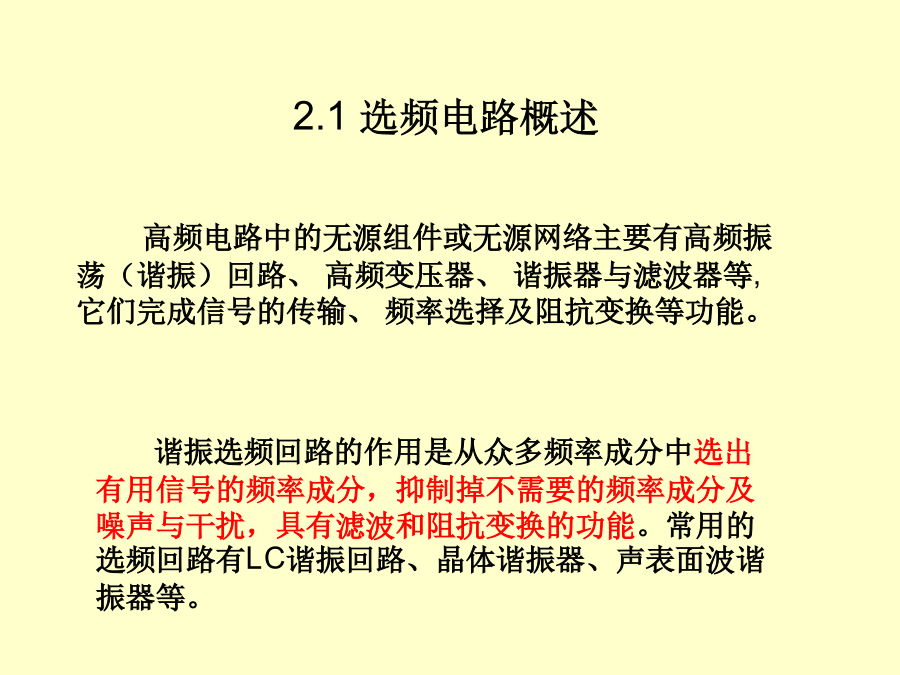

第2章谐振与小信号选频放大电路第2章谐振与小信号选频放大电路高频电路中的无源组件或无源网络主要有高频振荡（谐振）回路、高频变压器、谐振器与滤波器等,它们完成信号的传输、频率选择及阻抗变换等功能。选频回路的主要指标有：

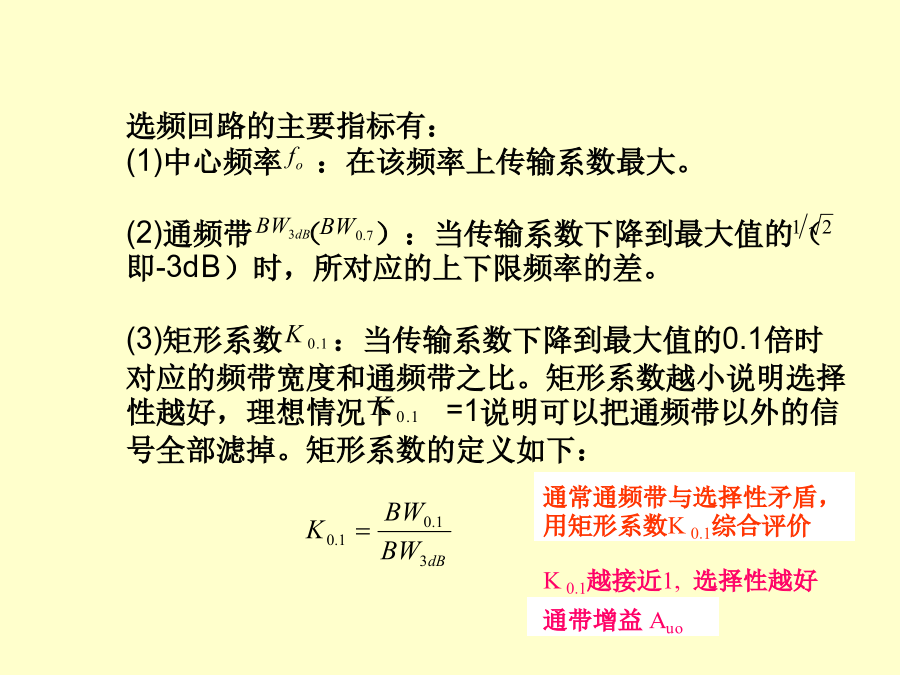

(1)中心频率：在该频率上传输系数最大。

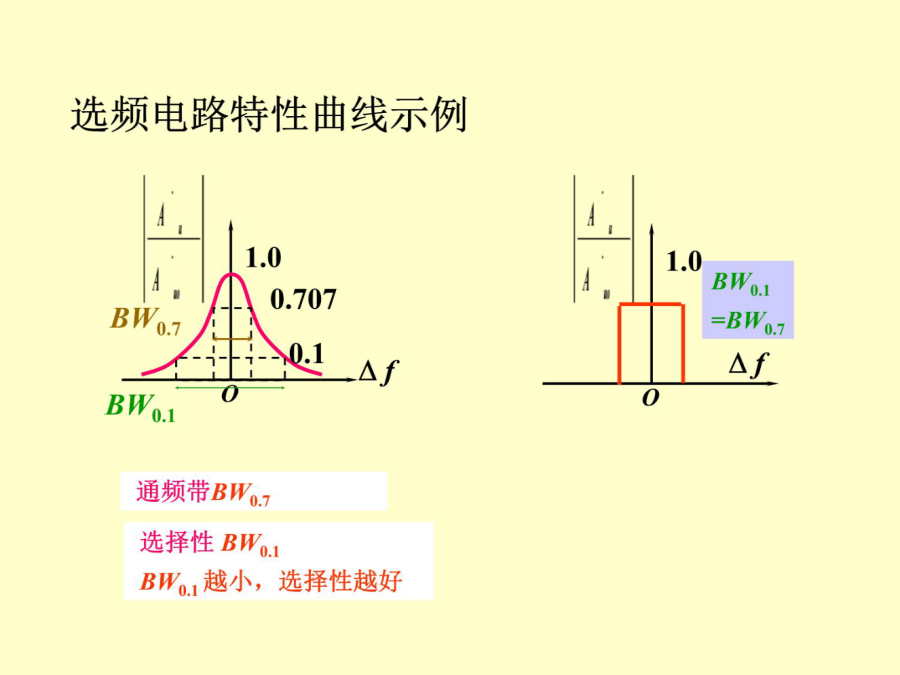

(2)通频带（）：当传输系数下降到最大值的（即-3dB）时，所对应的上下限频率的差。

(3)矩形系数：当传输系数下降到最大值的0.1倍时对应的频带宽度和通频带之比。矩形系数越小说明选择性越好，理想情况下=1说明可以把通频带以外的信号全部滤掉。矩形系数的定义如下：2.2LC谐振回路选频特性分析2.2.1并联谐振回路定义为谐振时回路储存的能量与谐振时回路损耗的能量之比。谐振时回路的阻抗最大为一纯阻则式可写
令频特性中则矩形系数(a)阻抗幅频特性L为电感线圈，r是其损耗电阻，C为电容。其中r很小，一般可以忽略。当信号角频率为时，
回路的串联阻抗为通频带和矩形系数2.3阻抗变换电路阻抗变换网络首先应是无损耗的，阻抗变换有多种方法，可以采用集中参数电抗元件构成，也可采用分布参数的微带构成，采用集总参数的电感和电容或变压器构成的匹配网络可以是窄带网络，也可以是宽带网络。对于窄带网络不仅要完成阻抗变换，还要完成滤波功能。理想变压器
2.部分接入进行阻抗变换式中是信源端（或负载端）电压，是回路端电压。考虑窄带高Q值的情况,对图中的各电路，设回路谐振或失谐量不大时,由功率相等，
即:对于电容分压，其系数为求(1)回路谐振频率，品质因数Q和谐振时回路等效
阻抗
(2)当信号频率偏离谐振频率时，对应的阻抗和相移谐振电阻为:例2.2试计算上题中回路的通频带，如果要求通频带，求在回路两端并联多大电阻以降低回路Q值。此时对应回路阻抗为例2.3如图,要求把负载变成信源端阻抗,已知中心频率以及要求带宽为,请选择L,C的值。由和求得接入系数例下图中，线圈匝数N12=10匝，N13=50匝，
N45=5匝，L13=8.4H,C=51PF,Q=100,Is=1mA,RS=10k,
RL=2.5k,求有载品质因数QT、通频带BW0.7、谐振输出电压Uo。I’s
