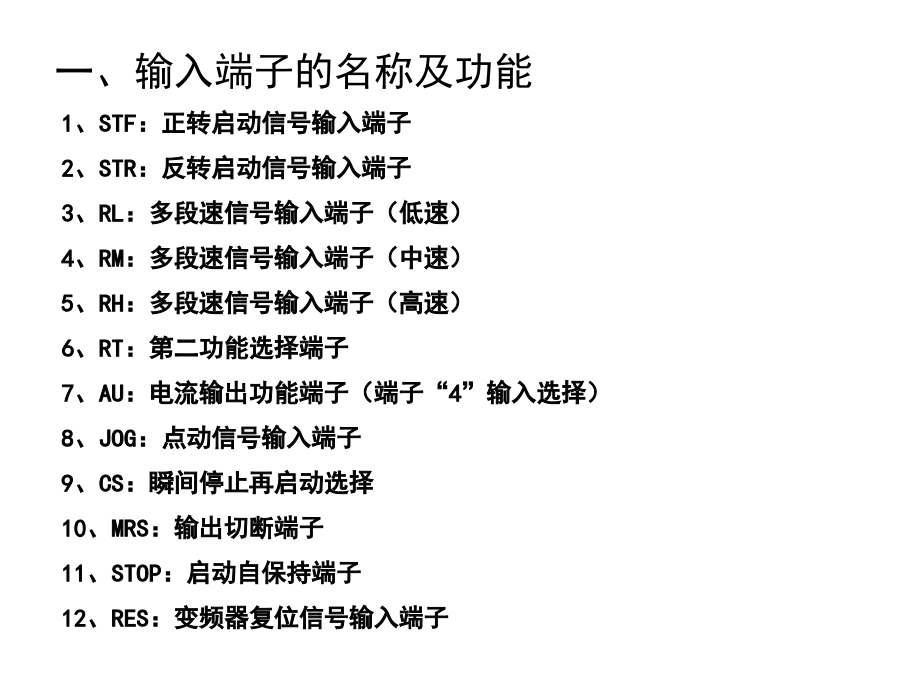

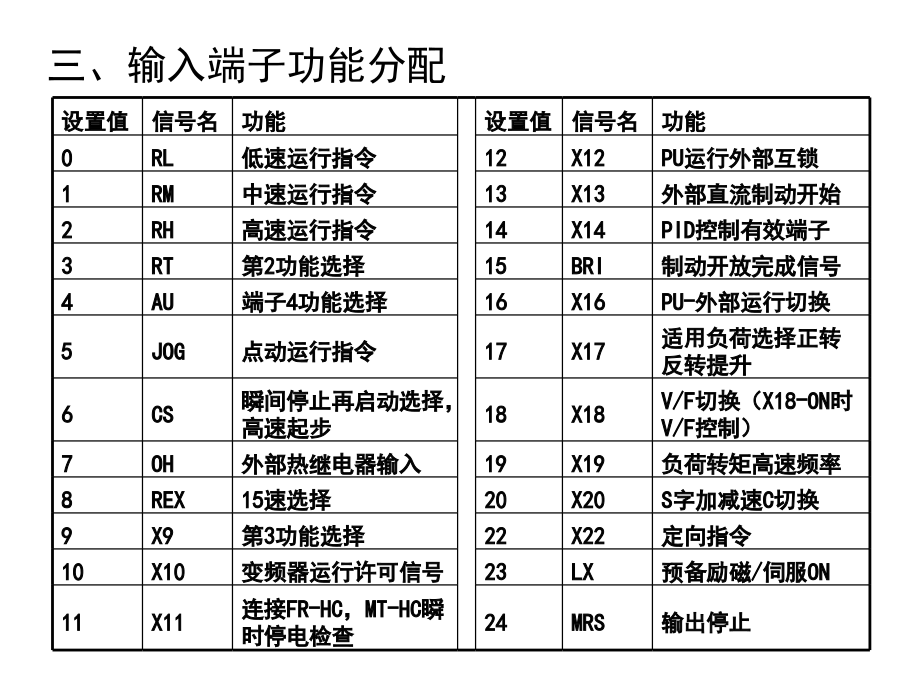

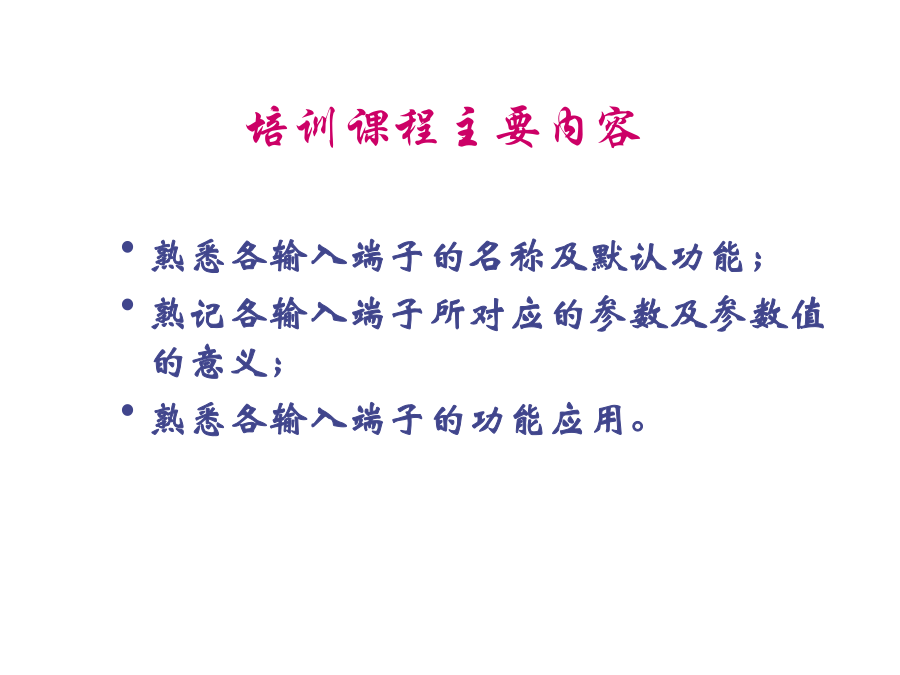

培训课程主要内容一、输入端子的名称及功能三、输入端子功能分配四、常用信号功能介绍MRS信号有以下的使用方法：
（a）通过机械制动（电磁制动等）使电机停止的情况下
机械制动时关闭变频器的输出。
（b）为了使变频器无法运行而采取互锁时
如果事先将MRS信号变为ON，即使向变频器输入启动信号，变频器也无法运行。
（c）使电机自动运行停止时
启动信号变为OFF时，变频器在设定的加减速时间内使电机减速停止，MRS信号变为ON时，电机自由运行停止。（2）MRS信号的逻辑反转（Pr.17）
如果Pr.17=2，能够将MRS信号（输出停止）变更为常闭输入规格。四、常用信号功能介绍用途：
（a）常用和非常用的切换
（b）重负载和轻负载的切换
（c）通过第二加减速变更加减时间
（d）主电机和从电机的特性切换接线及信号动作说明：第2，第3功能中能够设定的项目四、常用信号功能介绍（1）两线式（STF，STR）（2）三线式（STF，STR，STOP）启动信号选择
