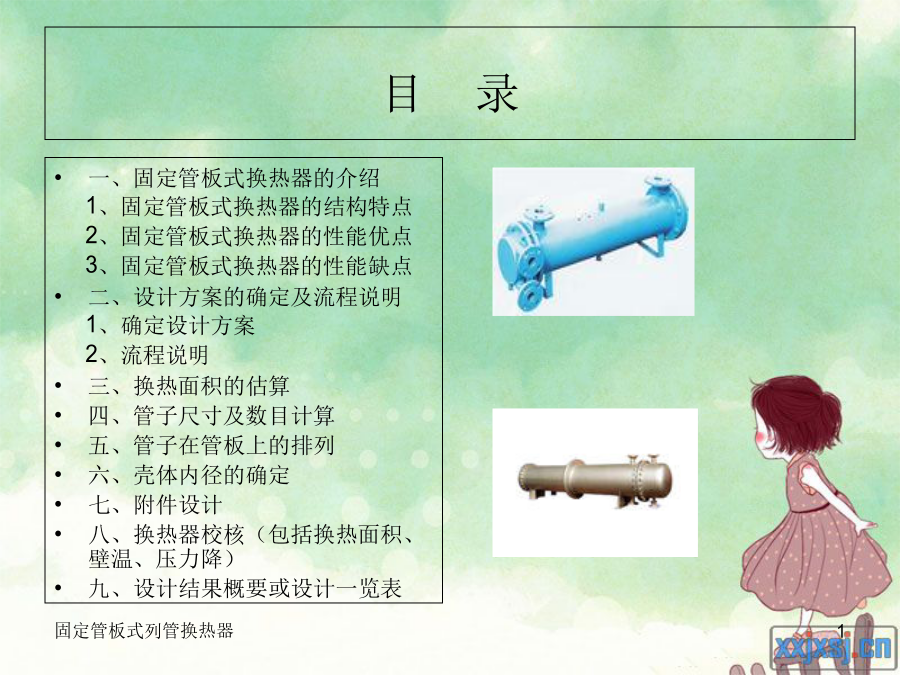

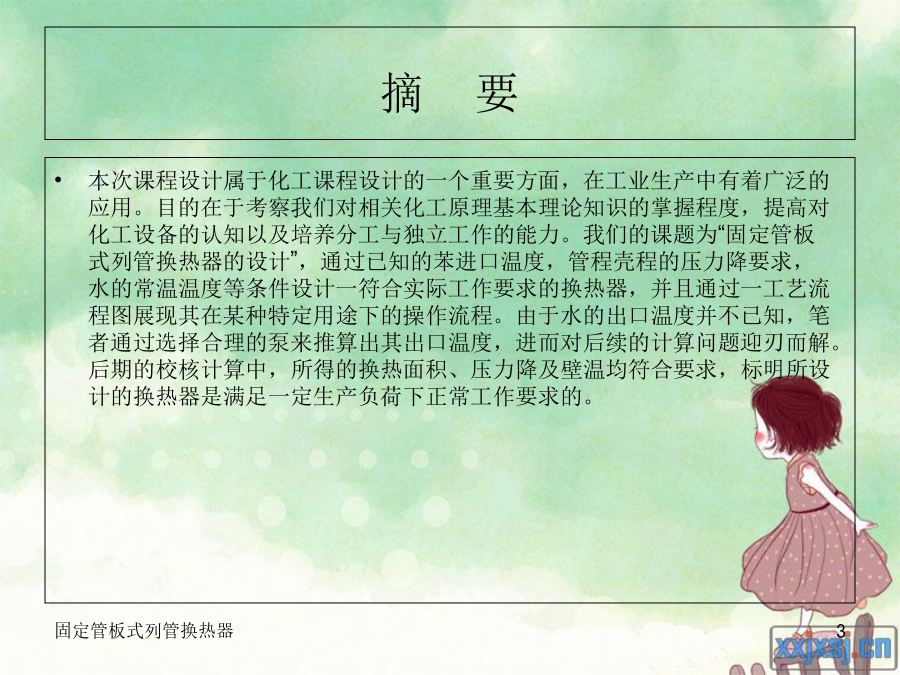

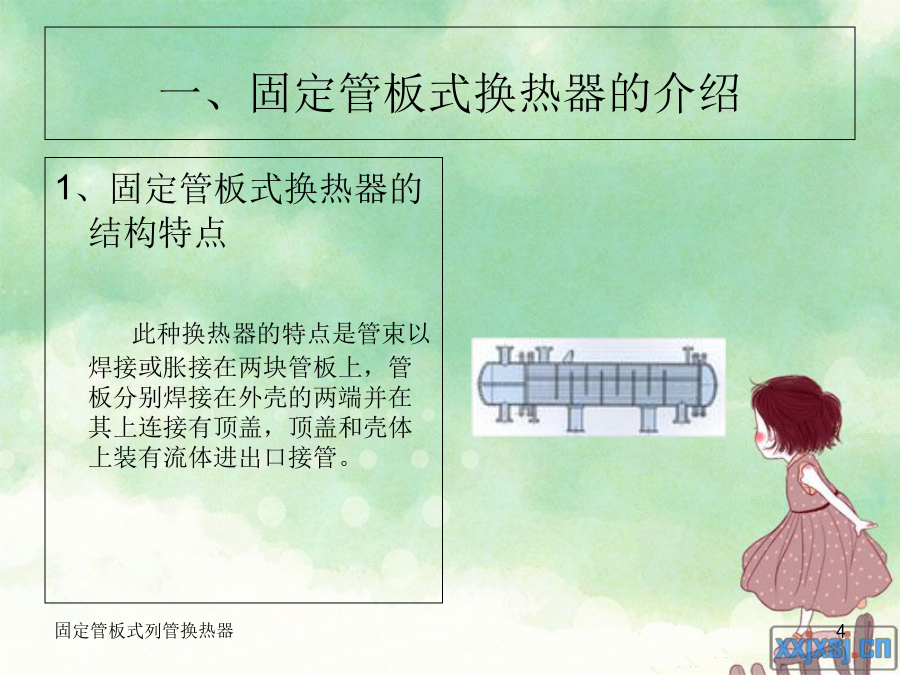

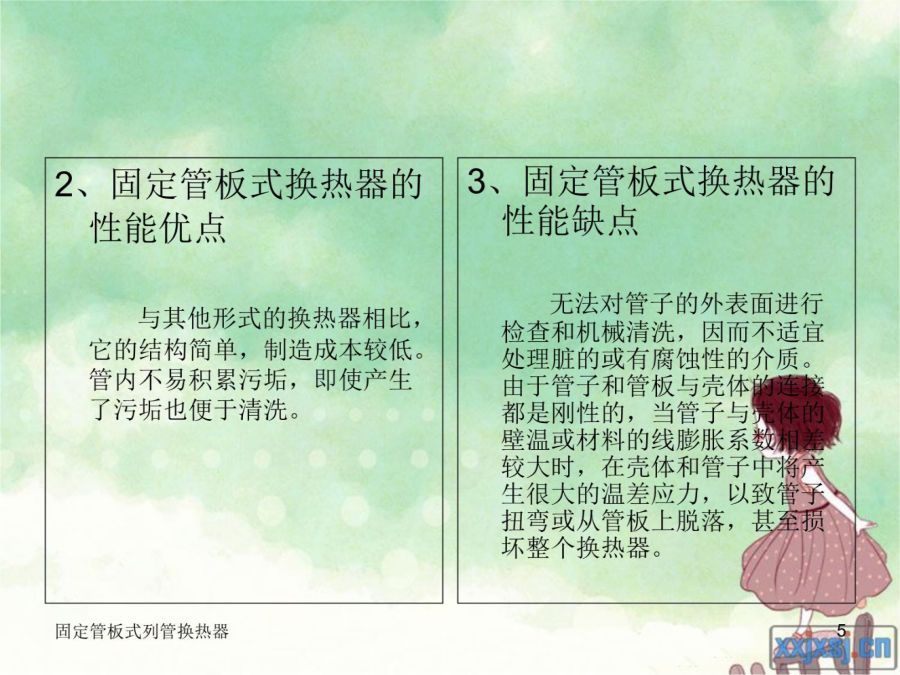

目录目录摘要一、固定管板式换热器的介绍二、设计方案的确定及流程说明三、换热面积的估算四、管子尺寸及数目的计算五、管子在管板上的排列六、壳体内径的确定七、附件设计八、换热器校核（包括换热面积、壁温、压力降）Gi=W1/a1
解得Gi=575.60
由Re1=24120>2100,得
di表示列管的内径，15mm.


由于管内的液体被加热，因此近似取

KC=0.3，KE=0.2，K=4
将这些数值代入△Pt的公式中，得到
△Pt=4632Pa<10KPa
即管程的压降是符合要求的。

2）壳程压降的校核
①横过管束的压强降
管子排列方法对压强降的较正因素F=0.5（正三角形排列）
壳程流体的摩擦fo,当Re2>500时，横过管束中心线的管子数nc=1.1*=10.31取nc=11
折流板数NB=14
壳程流速u2=0.161m/s



解得

②流体通过折流板缺口的压强降
折流板间距h=0.2m
壳体内径D=0.325m


一般的，流体流经换热器进出口导致的压降可忽略。对于液体壳程压强降的结垢校正系数Fs=1.5壳程数Ns=1

因此，壳程的压力降也是符合要求的。
九、设计一览表十、设计创新点十一、设计中的不足点及需改进之处十二、工作总结
