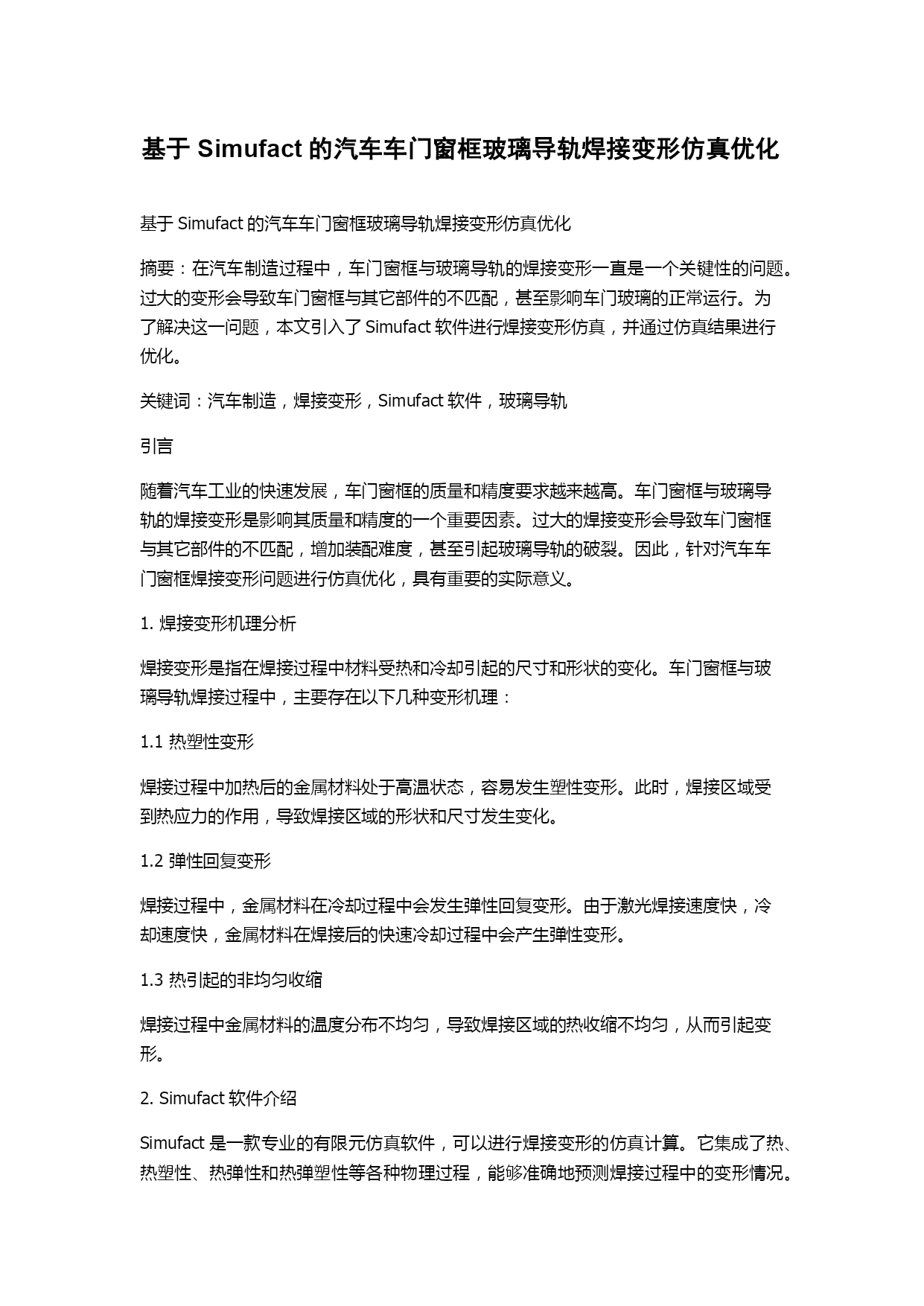

基于Simufact的汽车车门窗框玻璃导轨焊接变形仿真优化
基于Simufact的汽车车门窗框玻璃导轨焊接变形仿真优化
摘要：在汽车制造过程中，车门窗框与玻璃导轨的焊接变形一直是一个关键性的问题。过大的变形会导致车门窗框与其它部件的不匹配，甚至影响车门玻璃的正常运行。为了解决这一问题，本文引入了Simufact软件进行焊接变形仿真，并通过仿真结果进行优化。
关键词：汽车制造，焊接变形，Simufact软件，玻璃导轨
引言
随着汽车工业的快速发展，车门窗框的质量和精度要求越来越高。车门窗框与玻璃导轨的焊接变形是影响其质量和精度的一个重要因素。过大的焊接变形会导致车门窗框与其它部件的不匹配，增加装配难度，甚至引起玻璃导轨的破裂。因此，针对汽车车门窗框焊接变形问题进行仿真优化，具有重要的实际意义。
1.焊接变形机理分析
焊接变形是指在焊接过程中材料受热和冷却引起的尺寸和形状的变化。车门窗框与玻璃导轨焊接过程中，主要存在以下几种变形机理：
1.1热塑性变形
焊接过程中加热后的金属材料处于高温状态，容易发生塑性变形。此时，焊接区域受到热应力的作用，导致焊接区域的形状和尺寸发生变化。
1.2弹性回复变形
焊接过程中，金属材料在冷却过程中会发生弹性回复变形。由于激光焊接速度快，冷却速度快，金属材料在焊接后的快速冷却过程中会产生弹性变形。
1.3热引起的非均匀收缩
焊接过程中金属材料的温度分布不均匀，导致焊接区域的热收缩不均匀，从而引起变形。
2.Simufact软件介绍
Simufact是一款专业的有限元仿真软件，可以进行焊接变形的仿真计算。它集成了热、热塑性、热弹性和热弹塑性等各种物理过程，能够准确地预测焊接过程中的变形情况。

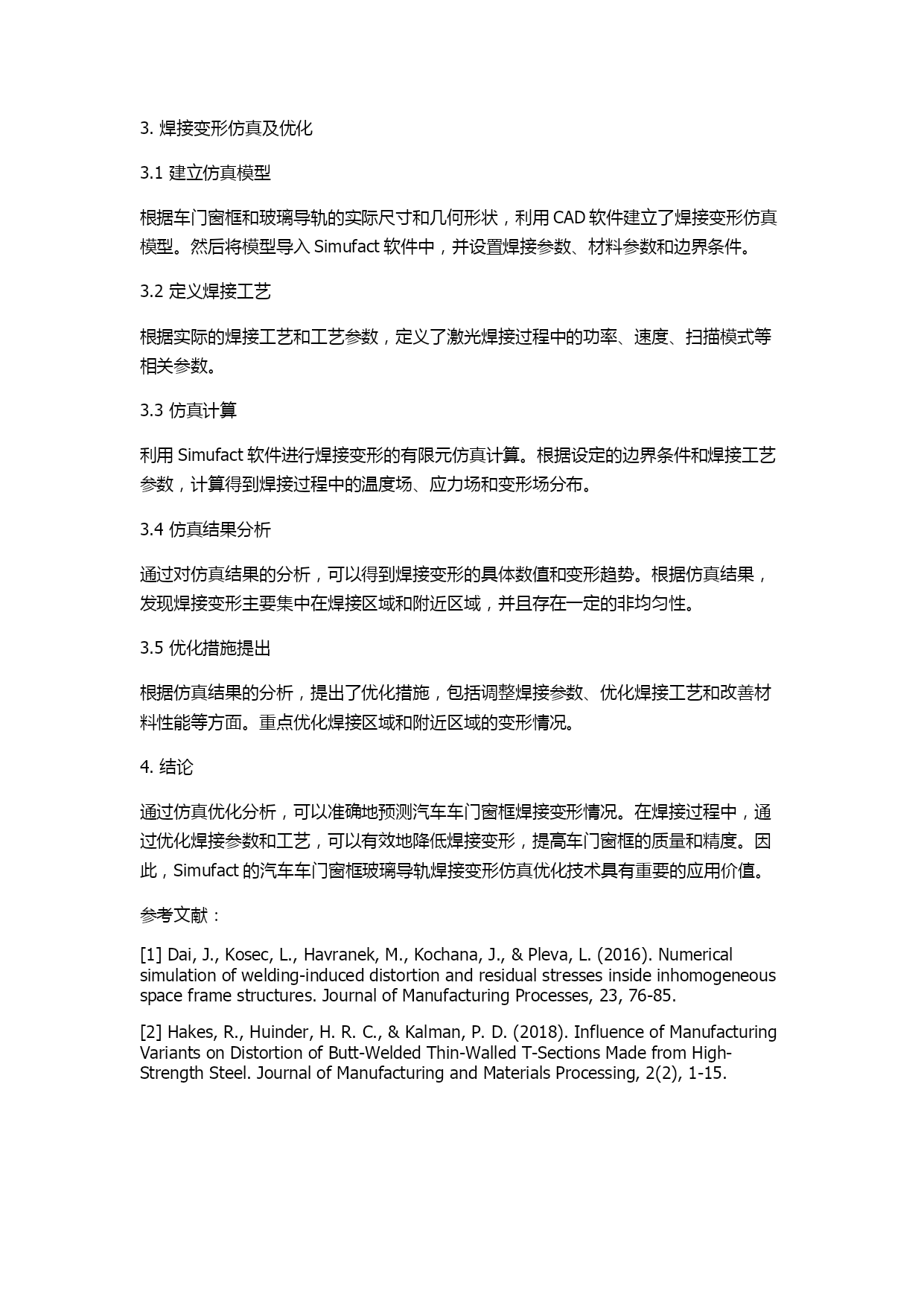

3.焊接变形仿真及优化
3.1建立仿真模型
根据车门窗框和玻璃导轨的实际尺寸和几何形状，利用CAD软件建立了焊接变形仿真模型。然后将模型导入Simufact软件中，并设置焊接参数、材料参数和边界条件。
3.2定义焊接工艺
根据实际的焊接工艺和工艺参数，定义了激光焊接过程中的功率、速度、扫描模式等相关参数。
3.3仿真计算
利用Simufact软件进行焊接变形的有限元仿真计算。根据设定的边界条件和焊接工艺参数，计算得到焊接过程中的温度场、应力场和变形场分布。
3.4仿真结果分析
通过对仿真结果的分析，可以得到焊接变形的具体数值和变形趋势。根据仿真结果，发现焊接变形主要集中在焊接区域和附近区域，并且存在一定的非均匀性。
3.5优化措施提出
根据仿真结果的分析，提出了优化措施，包括调整焊接参数、优化焊接工艺和改善材料性能等方面。重点优化焊接区域和附近区域的变形情况。
4.结论
通过仿真优化分析，可以准确地预测汽车车门窗框焊接变形情况。在焊接过程中，通过优化焊接参数和工艺，可以有效地降低焊接变形，提高车门窗框的质量和精度。因此，Simufact的汽车车门窗框玻璃导轨焊接变形仿真优化技术具有重要的应用价值。
参考文献：
[1]Dai,J.,Kosec,L.,Havranek,M.,Kochana,J.,&Pleva,L.(2016).Numericalsimulationofwelding-induceddistortionandresidualstressesinsideinhomogeneousspaceframestructures.JournalofManufacturingProcesses,23,76-85.
[2]Hakes,R.,Huinder,H.R.C.,&Kalman,P.D.(2018).InfluenceofManufacturingVariantsonDistortionofButt-WeldedThin-WalledT-SectionsMadefromHigh-StrengthSteel.JournalofManufacturingandMaterialsProcessing,2(2),1-15.
