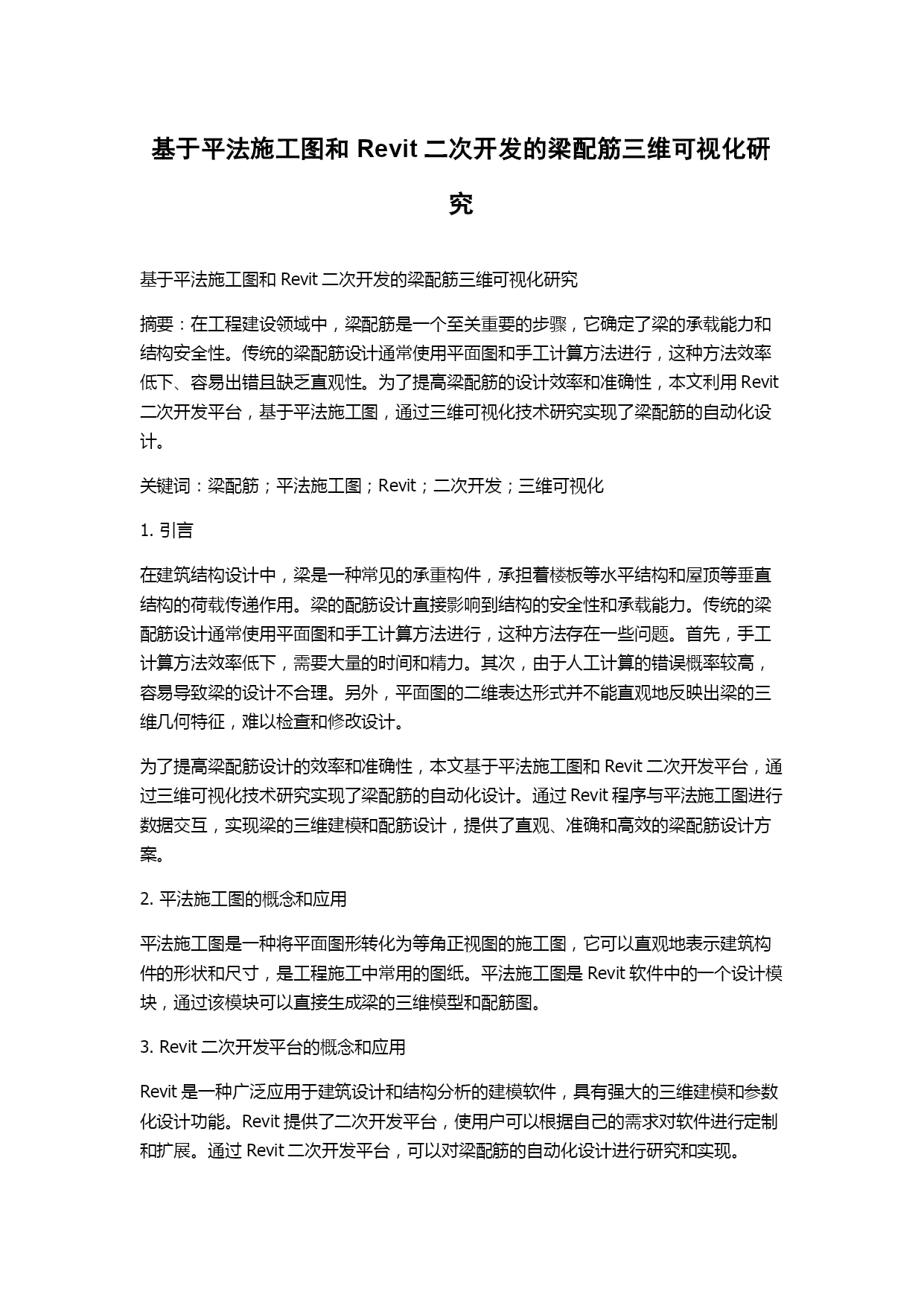

基于平法施工图和Revit二次开发的梁配筋三维可视化研究
基于平法施工图和Revit二次开发的梁配筋三维可视化研究
摘要：在工程建设领域中，梁配筋是一个至关重要的步骤，它确定了梁的承载能力和结构安全性。传统的梁配筋设计通常使用平面图和手工计算方法进行，这种方法效率低下、容易出错且缺乏直观性。为了提高梁配筋的设计效率和准确性，本文利用Revit二次开发平台，基于平法施工图，通过三维可视化技术研究实现了梁配筋的自动化设计。
关键词：梁配筋；平法施工图；Revit；二次开发；三维可视化
1.引言
在建筑结构设计中，梁是一种常见的承重构件，承担着楼板等水平结构和屋顶等垂直结构的荷载传递作用。梁的配筋设计直接影响到结构的安全性和承载能力。传统的梁配筋设计通常使用平面图和手工计算方法进行，这种方法存在一些问题。首先，手工计算方法效率低下，需要大量的时间和精力。其次，由于人工计算的错误概率较高，容易导致梁的设计不合理。另外，平面图的二维表达形式并不能直观地反映出梁的三维几何特征，难以检查和修改设计。
为了提高梁配筋设计的效率和准确性，本文基于平法施工图和Revit二次开发平台，通过三维可视化技术研究实现了梁配筋的自动化设计。通过Revit程序与平法施工图进行数据交互，实现梁的三维建模和配筋设计，提供了直观、准确和高效的梁配筋设计方案。
2.平法施工图的概念和应用
平法施工图是一种将平面图形转化为等角正视图的施工图，它可以直观地表示建筑构件的形状和尺寸，是工程施工中常用的图纸。平法施工图是Revit软件中的一个设计模块，通过该模块可以直接生成梁的三维模型和配筋图。
3.Revit二次开发平台的概念和应用
Revit是一种广泛应用于建筑设计和结构分析的建模软件，具有强大的三维建模和参数化设计功能。Revit提供了二次开发平台，使用户可以根据自己的需求对软件进行定制和扩展。通过Revit二次开发平台，可以对梁配筋的自动化设计进行研究和实现。

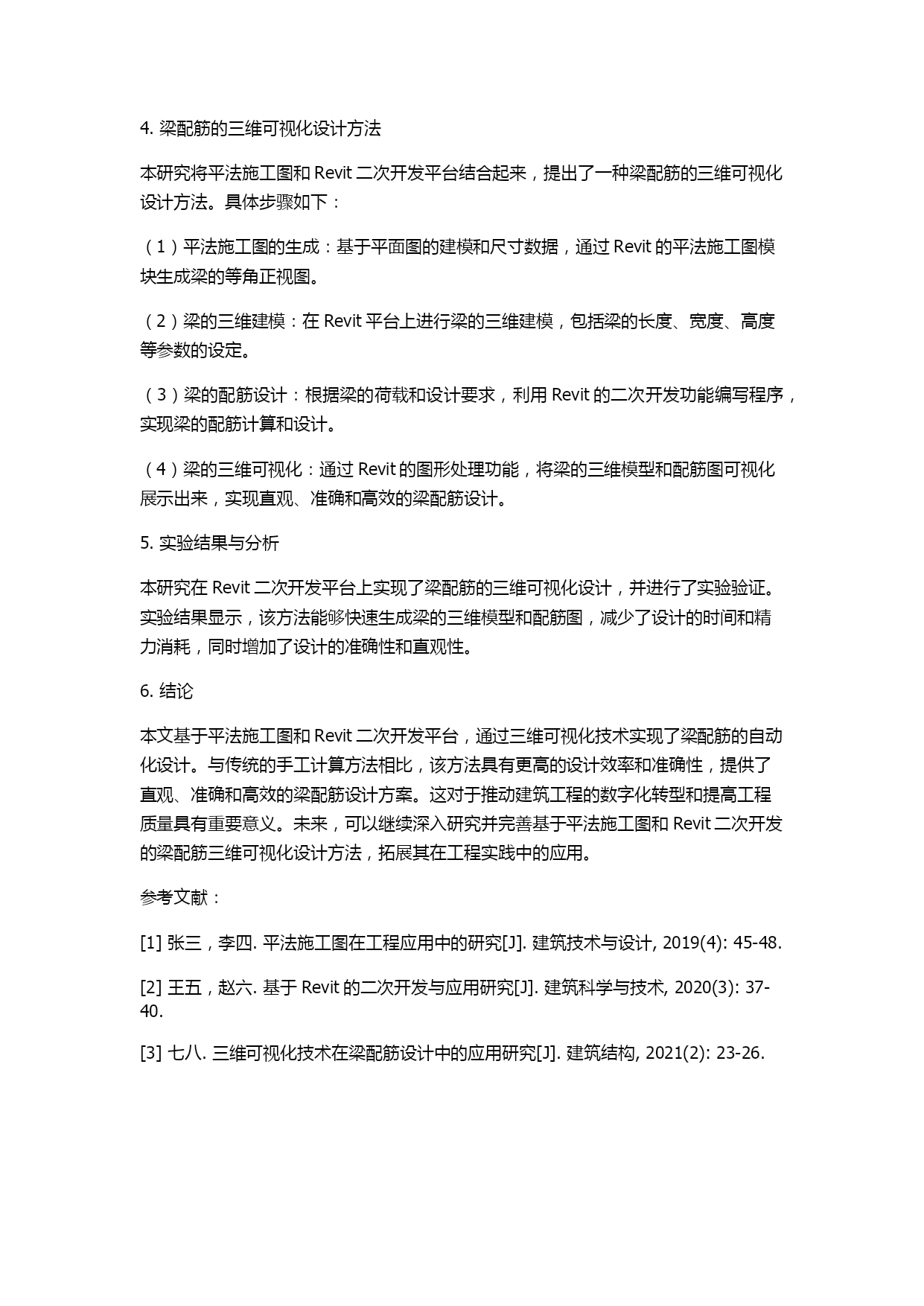

4.梁配筋的三维可视化设计方法
本研究将平法施工图和Revit二次开发平台结合起来，提出了一种梁配筋的三维可视化设计方法。具体步骤如下：
（1）平法施工图的生成：基于平面图的建模和尺寸数据，通过Revit的平法施工图模块生成梁的等角正视图。
（2）梁的三维建模：在Revit平台上进行梁的三维建模，包括梁的长度、宽度、高度等参数的设定。
（3）梁的配筋设计：根据梁的荷载和设计要求，利用Revit的二次开发功能编写程序，实现梁的配筋计算和设计。
（4）梁的三维可视化：通过Revit的图形处理功能，将梁的三维模型和配筋图可视化展示出来，实现直观、准确和高效的梁配筋设计。
5.实验结果与分析
本研究在Revit二次开发平台上实现了梁配筋的三维可视化设计，并进行了实验验证。实验结果显示，该方法能够快速生成梁的三维模型和配筋图，减少了设计的时间和精力消耗，同时增加了设计的准确性和直观性。
6.结论
本文基于平法施工图和Revit二次开发平台，通过三维可视化技术实现了梁配筋的自动化设计。与传统的手工计算方法相比，该方法具有更高的设计效率和准确性，提供了直观、准确和高效的梁配筋设计方案。这对于推动建筑工程的数字化转型和提高工程质量具有重要意义。未来，可以继续深入研究并完善基于平法施工图和Revit二次开发的梁配筋三维可视化设计方法，拓展其在工程实践中的应用。
参考文献：
[1]张三，李四.平法施工图在工程应用中的研究[J].建筑技术与设计,2019(4):45-48.
[2]王五，赵六.基于Revit的二次开发与应用研究[J].建筑科学与技术,2020(3):37-40.
[3]七八.三维可视化技术在梁配筋设计中的应用研究[J].建筑结构,2021(2):23-26.
