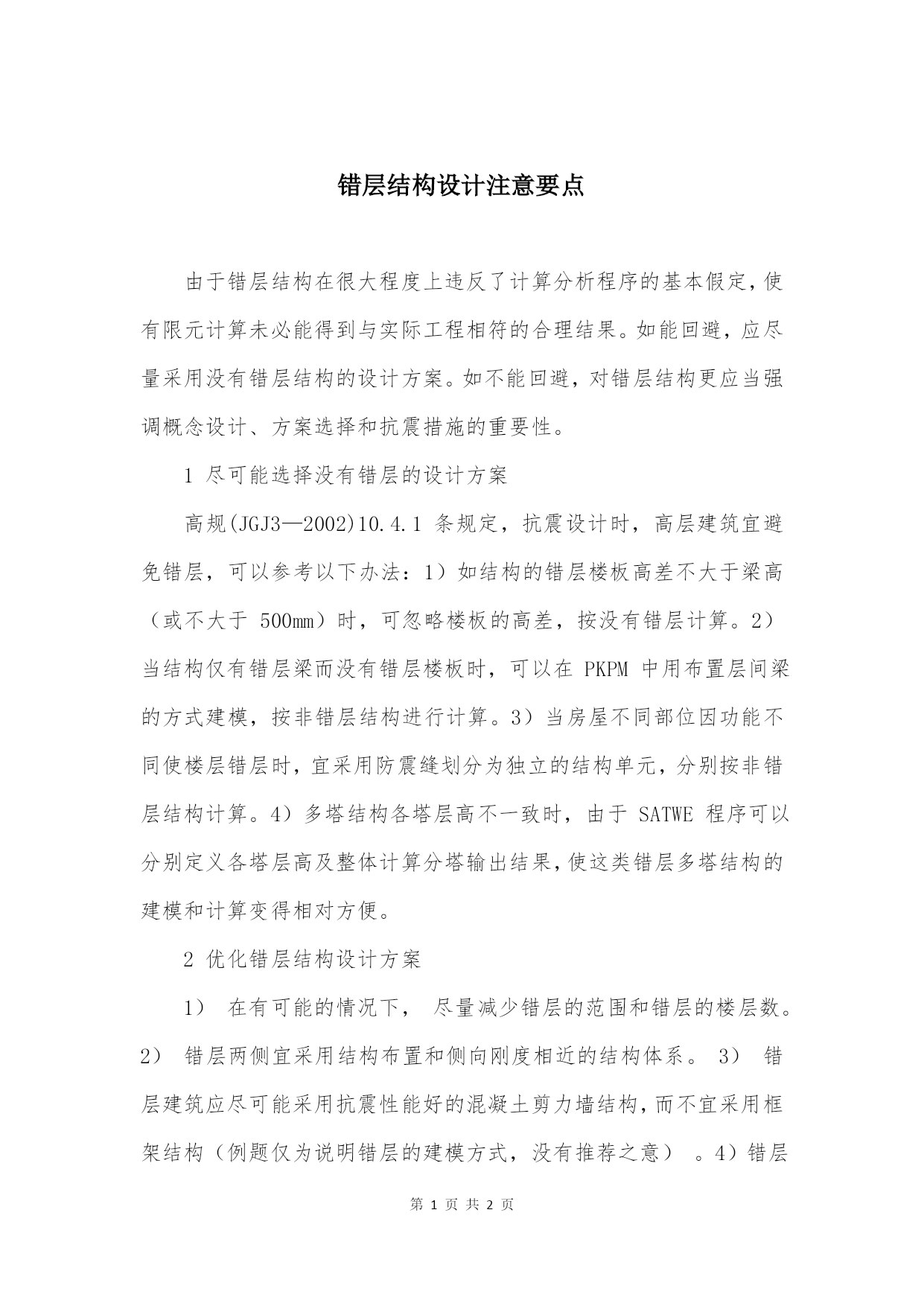

错层结构设计注意要点

由于错层结构在很大程度上违反了计算分析程序的基本假定，使有限元计算未必能得到与实际工程相符的合理结果。如能回避，应尽量采用没有错层结构的设计方案。如不能回避，对错层结构更应当强调概念设计、方案选择和抗震措施的重要性。1尽可能选择没有错层的设计方案高规(JGJ3—2002)10.4.1条规定，抗震设计时，高层建筑宜避免错层，可以参考以下办法：1）如结构的错层楼板高差不大于梁高（或不大于500mm）时，可忽略楼板的高差，按没有错层计算。2）当结构仅有错层梁而没有错层楼板时，可以在PKPM中用布置层间梁的方式建模，按非错层结构进行计算。3）当房屋不同部位因功能不同使楼层错层时，宜采用防震缝划分为独立的结构单元，分别按非错层结构计算。4）多塔结构各塔层高不一致时，由于SATWE程序可以分别定义各塔层高及整体计算分塔输出结果，使这类错层多塔结构的建模和计算变得相对方便。2优化错层结构设计方案1）在有可能的情况下，尽量减少错层的范围和错层的楼层数。2）错层两侧宜采用结构布置和侧向刚度相近的结构体系。3）错层建筑应尽可能采用抗震性能好的混凝土剪力墙结构，而不宜采用框架结构（例题仅为说明错层的建模方式，没有推荐之意）。4）错层处宜设置通高核心筒，其余部位布置带翼缘的剪力墙，错层处的剪力墙应少开洞，并布置边框柱和边框梁。3强化错层结构的抗震构造措施（1）高层建筑错层处框架柱的截面高度不应小于600mm，混凝土不应低于C30，抗震等级应提高一级采用，箍筋应全柱段加密，并从严控制柱的轴压比。（2）错层处平面外受力的剪力墙，其截面厚度，非抗震设计时不应小于200mm，抗震设计时不应小于250mm，并均应设置与之垂直的墙肢或扶壁柱；抗震等级应提高一级采用，水平和竖向分布钢筋的配筋率，非抗震设计时不应小于0.3%，抗震设计时不应小于0.5%，建议错层处墙肢按照剪力墙底部加强部位的要求增大剪力设计值。以上是对“错层结构设计注意要点”的讲解，更多内容请登录本店铺查询。
