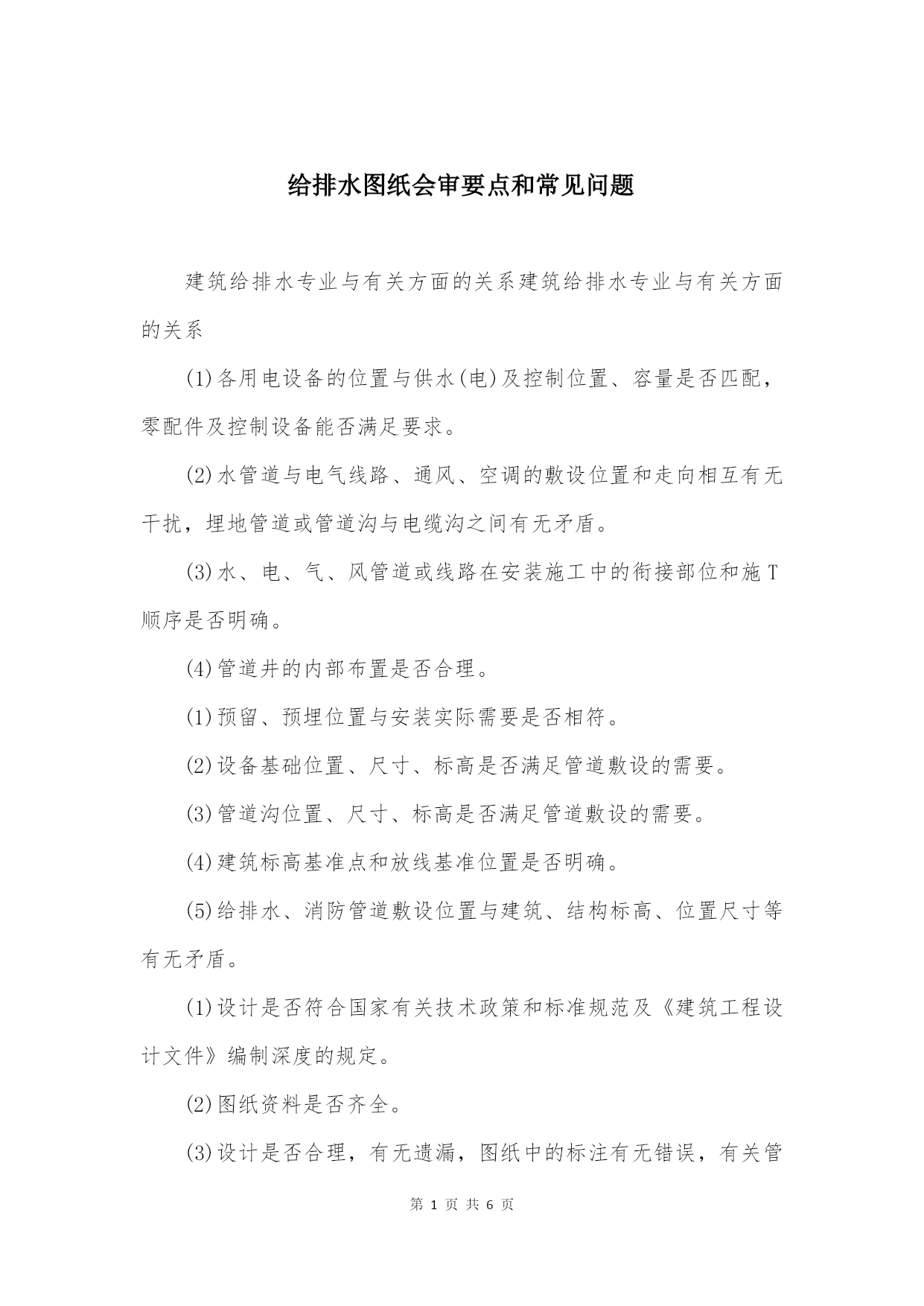

给排水图纸会审要点和常见问题

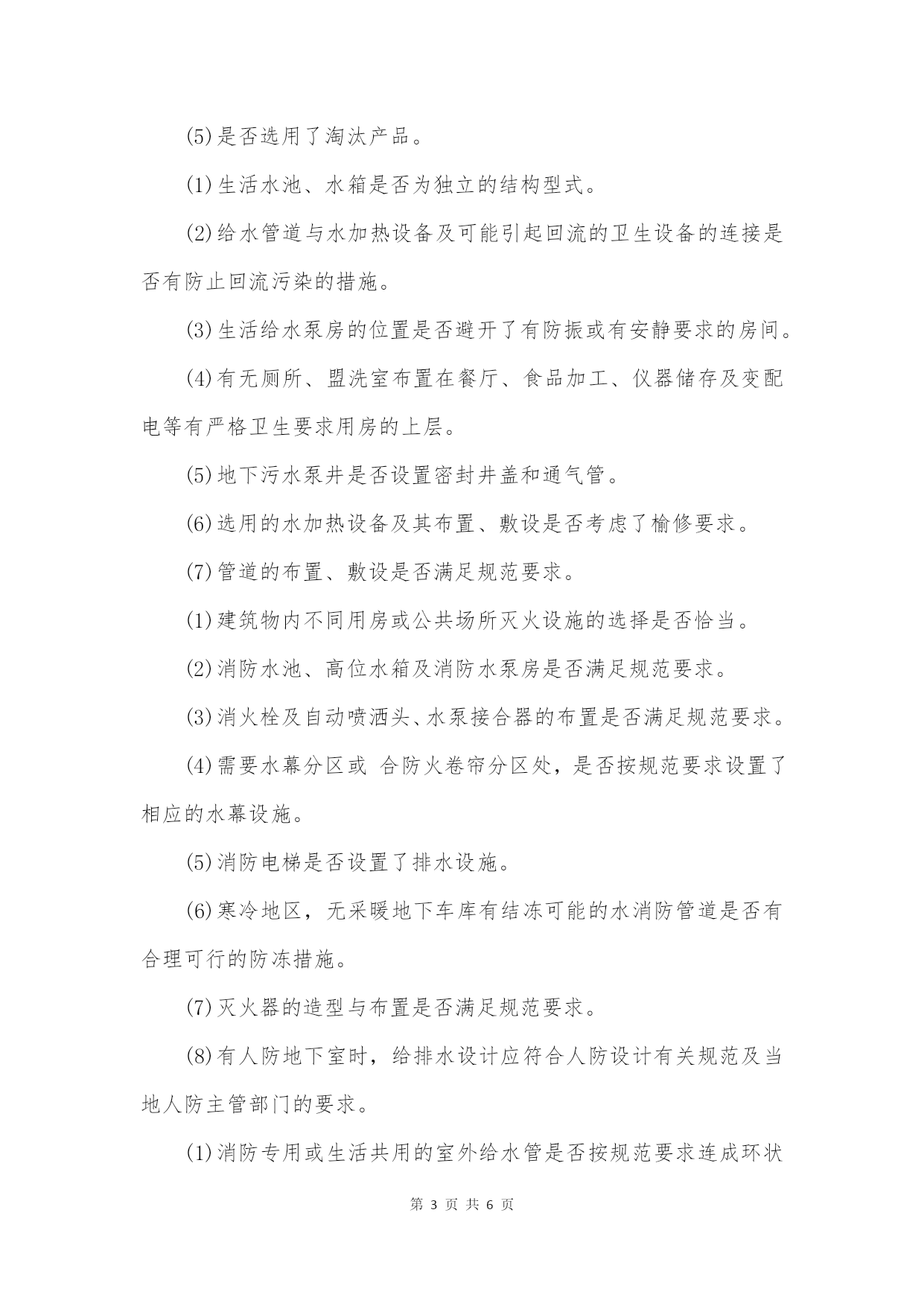

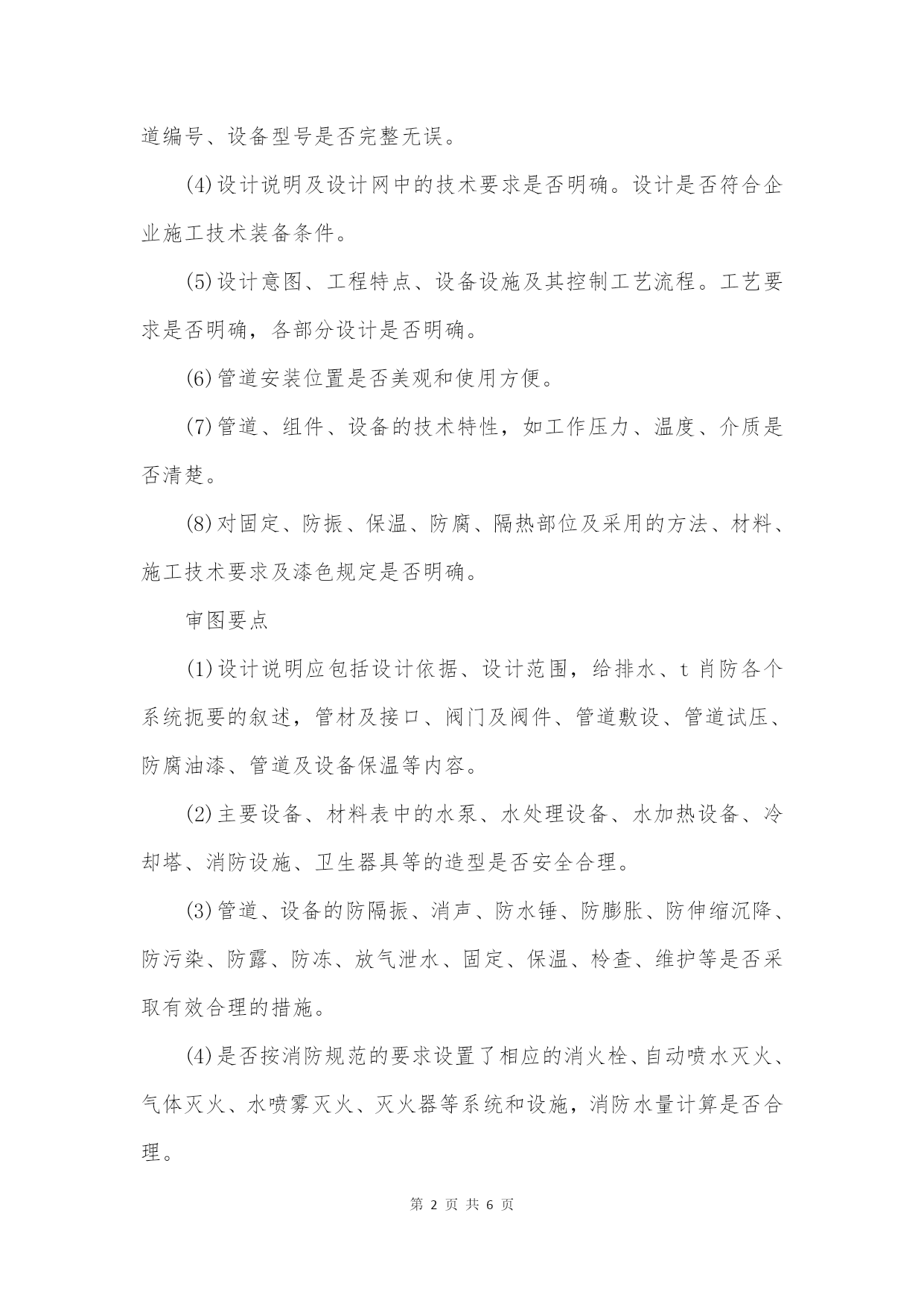

建筑给排水专业与有关方面的关系建筑给排水专业与有关方面的关系(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。(2)水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。(3)水、电、气、风管道或线路在安装施工中的衔接部位和施T顺序是否明确。(4)管道井的内部布置是否合理。(1)预留、预埋位置与安装实际需要是否相符。(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。(4)建筑标高基准点和放线基准位置是否明确。(5)给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。(2)图纸资料是否齐全。(3)设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误。(4)设计说明及设计网中的技术要求是否明确。设计是否符合企业施工技术装备条件。(5)设计意图、工程特点、设备设施及其控制工艺流程。工艺要求是否明确，各部分设计是否明确。(6)管道安装位置是否美观和使用方便。(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。审图要点(1)设计说明应包括设计依据、设计范围，给排水、t肖防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐油漆、管道及设备保温等内容。(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、柃查、维护等是否采取有效合理的措施。(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。(5)是否选用了淘汰产品。(1)生活水池、水箱是否为独立的结构型式。(2)给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。(3)生活给水泵房的位置是否避开了有防振或有安静要求的房间。(4)有无厕所、盟洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。(5)地下污水泵井是否设置密封井盖和通气管。(6)选用的水加热设备及其布置、敷设是否考虑了榆修要求。(7)管道的布置、敷设是否满足规范要求。(1)建筑物内不同用房或公共场所灭火设施的选择是否恰当。(2)消防水池、高位水箱及消防水泵房是否满足规范要求。(3)消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。(4)需要水幕分区或合防火卷帘分区处，是否按规范要求设置了相应的水幕设施。(5)消防电梯是否设置了排水设施。(6)寒冷地区，无采暖地下车库有结冻可能的水消防管道是否有合理可行的防冻措施。(7)灭火器的造型与布置是否满足规范要求。(8)有人防地下室时，给排水设计应符合人防设计有关规范及当地人防主管部门的要求。(1)消防专用或生活共用的室外给水管是否按规范要求连成环状管网。(2)入市政污、雨水管接合井的管径、标高是否合适。(3)化粪池、污水池等与埋地生活用水储水池的距离是否不小于1Om。当不满足时。是否采取了防止污染生活用水1262022／6中华建设储水池水质的有效措施。系统图(1)高层、低层建筑的给水区是否符合规范要求，最不利用水处的水压能否得到保证。(2)给水管道的连接是否存在回流污染问题。(3)水池、水箱至生活饮用水点的供水管上是否按规定采取了安全可靠的一次防污染措施。(4)按规定需设中水的项目，是否设置了中水处理与供水系统，中水水量是否平衡。(1)热水供水分区是否与给水分区一致，热水供水压力能否与冷水压力平衡(单独使用冷水或热水者除外)。(2)其中热水供应系统是否设置了有效的循环系统，高层建筑的热水系统采用减压阀分区时能否保证各区循环系统的正常工作。(3)公共浴室是否设有水温稳定和节水措施。(4)系统上是否设有防膨胀泄压用的安全阀，膨胀管(或膨胀罐)，伸缩节，同定支架等附件。是否设有防止和减缓管道和设备结垢、锈蚀的装置。(1)排水系统是否采用了雨、污分流；雨水及其布置是否符合要求。(2)污水立管底部的排水横管的连接是否满足规范要求，或采取单独出户的措施。(3)排水管是否按规范要求设置通气管及检查口、清扫口。(1)消防水池和屋顶消防水箱的储水容积是否符合规定。(2)ft~J防满足规范要求。系统上是否有减压、泄压等安全使用和保
