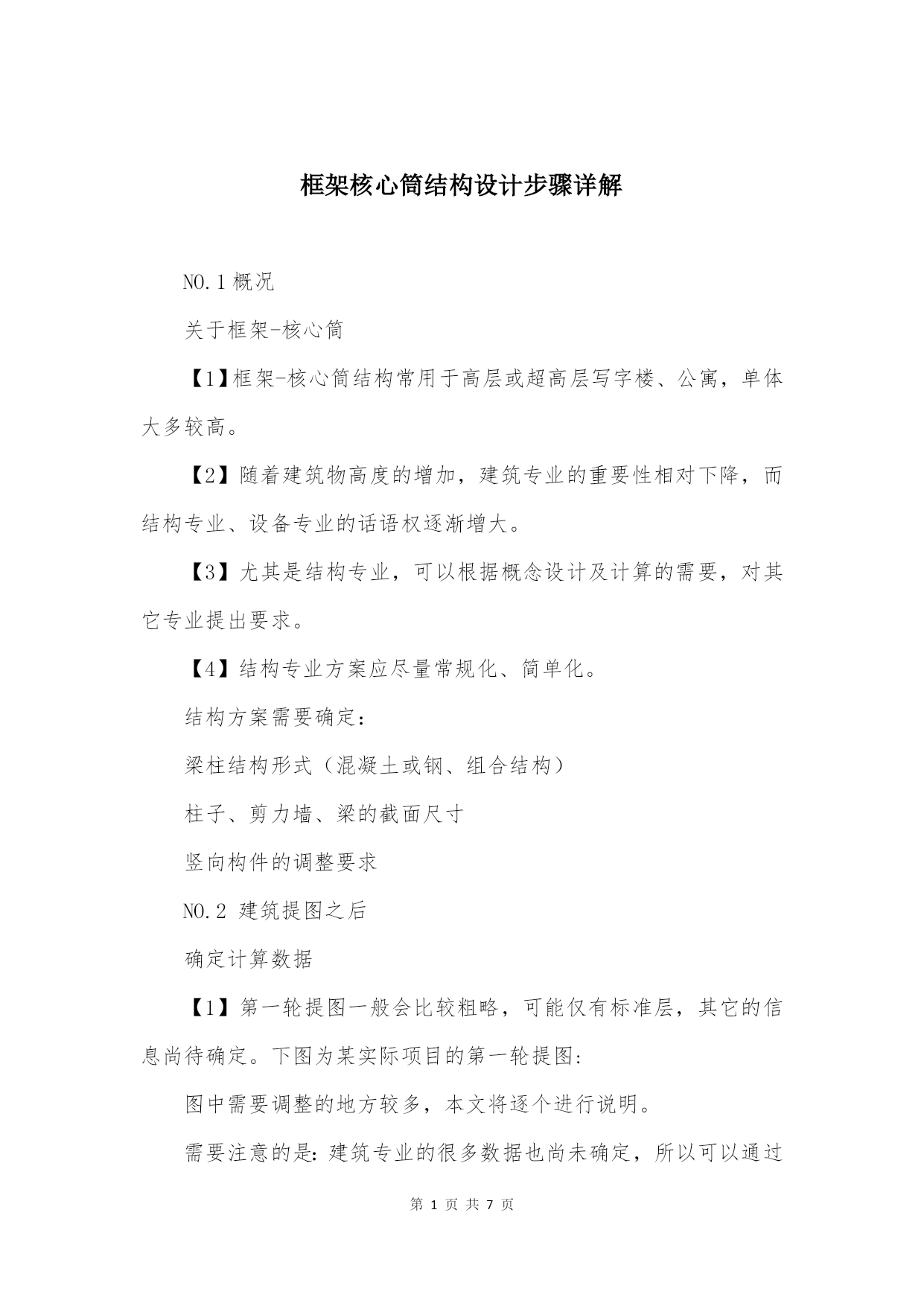

框架核心筒结构设计步骤详解

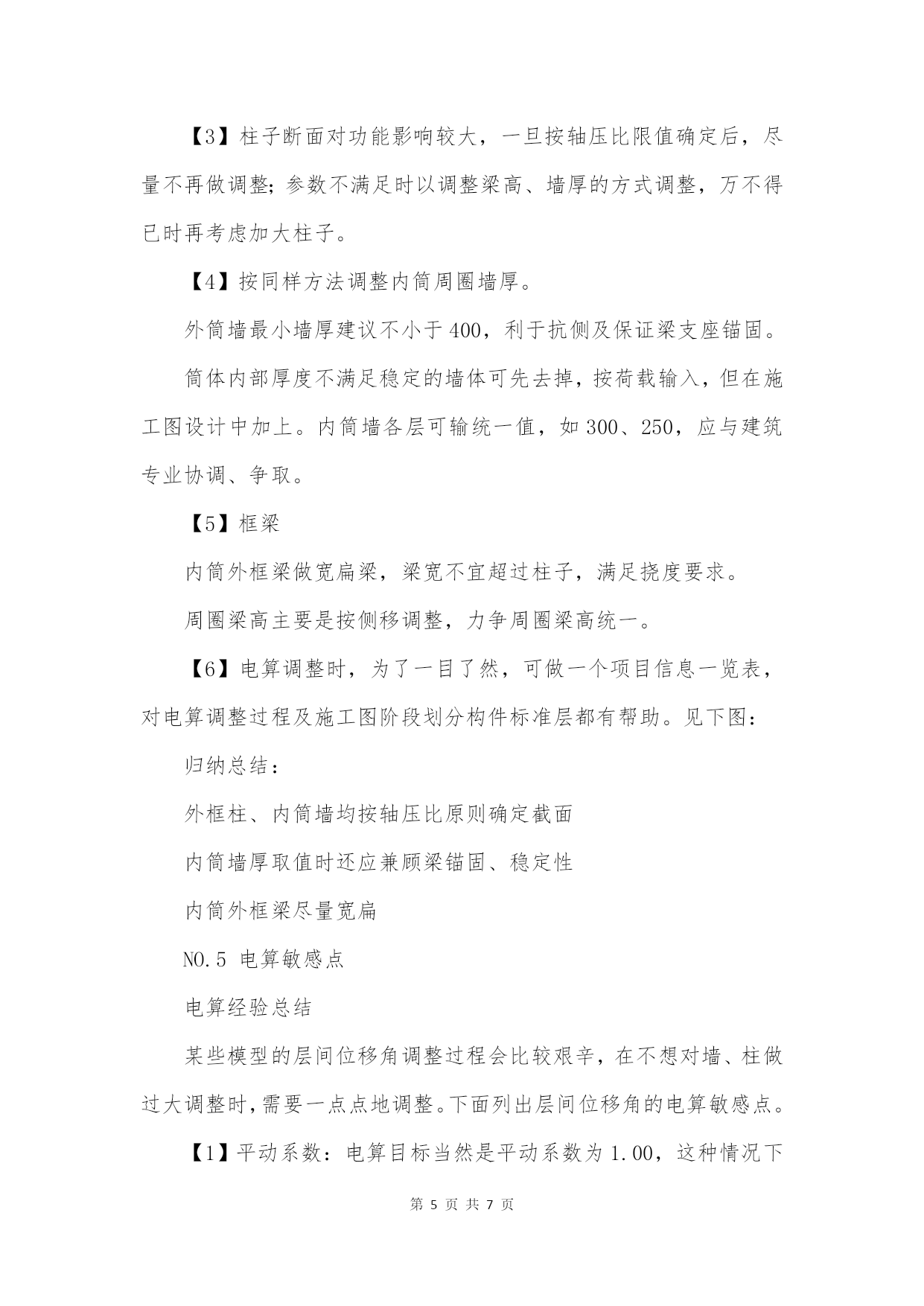

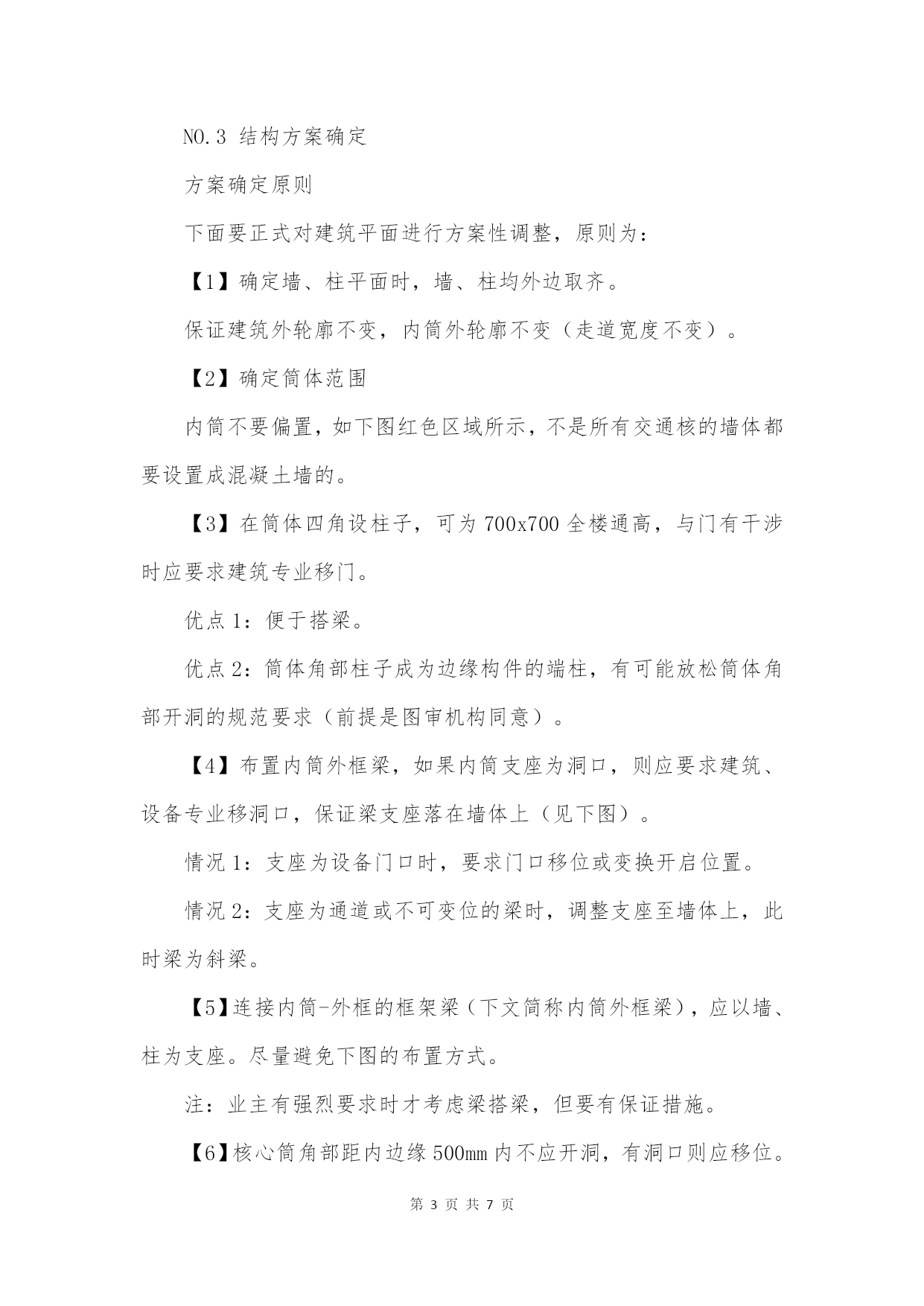

NO.1概况关于框架-核心筒【1】框架-核心筒结构常用于高层或超高层写字楼、公寓，单体大多较高。【2】随着建筑物高度的增加，建筑专业的重要性相对下降，而结构专业、设备专业的话语权逐渐增大。【3】尤其是结构专业，可以根据概念设计及计算的需要，对其它专业提出要求。【4】结构专业方案应尽量常规化、简单化。结构方案需要确定：梁柱结构形式（混凝土或钢、组合结构）柱子、剪力墙、梁的截面尺寸竖向构件的调整要求NO.2建筑提图之后确定计算数据【1】第一轮提图一般会比较粗略，可能仅有标准层，其它的信息尚待确定。下图为某实际项目的第一轮提图:图中需要调整的地方较多，本文将逐个进行说明。需要注意的是：建筑专业的很多数据也尚未确定，所以可以通过沟通来了解大体意向、方向，例如净高要求、总高度限值、底商层数层高及业态、空调形式、采暖形式等等，做到心中有数，便于留好裕量。【2】确定如下建筑专业数据：标准层层高层高是电算的基本数据，须将结构内部梁高（先估算一个梁高，例如650左右）提供给建筑专业。底商层数、层高底商部位荷载大，且很可能有车库入口、扶梯、内部楼梯等对平面有削弱的设施。层高较高，无数值时可按5m估算。屋面上的设施屋面设施对电算结果有较大影响，包括是水箱间、擦窗机、电信塔、装饰架、花园、直升机起落平台等；提前问清，做到心中有数。墙体材料、地面营造没有准确数值的话，提供意向做法也可。【3】确定建筑类别查阅《建筑抗震设防分类标准》，确定建筑类别是丙类还是乙类。搞错了建筑类别会颠覆既定方案。归纳总结：上述均为影响结构计算的重要数据尚未确定的数据可要求建筑专业进行估算数据取偏保守些，为未来调整留好富裕量NO.3结构方案确定方案确定原则下面要正式对建筑平面进行方案性调整，原则为：【1】确定墙、柱平面时，墙、柱均外边取齐。保证建筑外轮廓不变，内筒外轮廓不变（走道宽度不变）。【2】确定筒体范围内筒不要偏置，如下图红色区域所示，不是所有交通核的墙体都要设置成混凝土墙的。【3】在筒体四角设柱子，可为700x700全楼通高，与门有干涉时应要求建筑专业移门。优点1：便于搭梁。优点2：筒体角部柱子成为边缘构件的端柱，有可能放松筒体角部开洞的规范要求（前提是图审机构同意）。【4】布置内筒外框梁，如果内筒支座为洞口，则应要求建筑、设备专业移洞口，保证梁支座落在墙体上（见下图）。情况1：支座为设备门口时，要求门口移位或变换开启位置。情况2：支座为通道或不可变位的梁时，调整支座至墙体上，此时梁为斜梁。【5】连接内筒-外框的框架梁（下文简称内筒外框梁），应以墙、柱为支座。尽量避免下图的布置方式。注：业主有强烈要求时才考虑梁搭梁，但要有保证措施。【6】核心筒角部距内边缘500mm内不应开洞，有洞口则应移位。归纳总结：方案性调整主要是要求其它专业进行配合如加柱子、移门、变换管井位置等以消除锚固不足、框架不能形成榀等不安全因素NO.4电算调整步骤梁柱断面原则电算调整与框架结构、剪力墙结构有诸多不同，步骤如下：【1】先按某一截面（如800或700）统一布外框柱。柱子尽量为方柱。注：为什么尽量是方柱呢，因为裙房以上的几层，层高较小，柱断面较大，柱子长向很容易成为极短柱。【2】调整柱子断面。根据电算结果中的轴压比数值，对柱子截面进行换算，并将新的断面输入电算。建议用Excel做一个柱子断面换算表，如下图：注：表中混凝土标号可选，混凝土fc随着标号变化自动变数。换算原则是：保证新柱子的轴压比接近规范限值；这个限值，应考虑井字复合箍及设置芯柱对轴压比限值的提高。标号最大可为C50，再大时，需要征得业主同意，并考虑当地供货能力。柱子断面内收单边差值尽量不超过100mm。顶层轴压比不控制的层，柱子断面也不可过小，可设定一个最小值，如600x600。【3】柱子断面对功能影响较大，一旦按轴压比限值确定后，尽量不再做调整；参数不满足时以调整梁高、墙厚的方式调整，万不得已时再考虑加大柱子。【4】按同样方法调整内筒周圈墙厚。外筒墙最小墙厚建议不小于400，利于抗侧及保证梁支座锚固。筒体内部厚度不满足稳定的墙体可先去掉，按荷载输入，但在施工图设计中加上。内筒墙各层可输统一值，如300、250，应与建筑专业协调、争取。【5】框梁内筒外框梁做宽扁梁，梁宽不宜超过柱子，满足挠度要求。周圈梁高主要是按侧移调整，力争周圈梁高统一。【6】电算调整时，为了一目了然，可做一个项目信息一览表，对电算调整过程及施工图阶段划分构件标准层都有帮助。见下图：归纳总结：外框柱、内筒墙均按轴压比原则确定截面内筒墙厚取值时还应兼顾梁锚固、稳定性内筒外框梁尽量宽扁NO.5电算敏感点电算经验总结某些模型的层间位移
