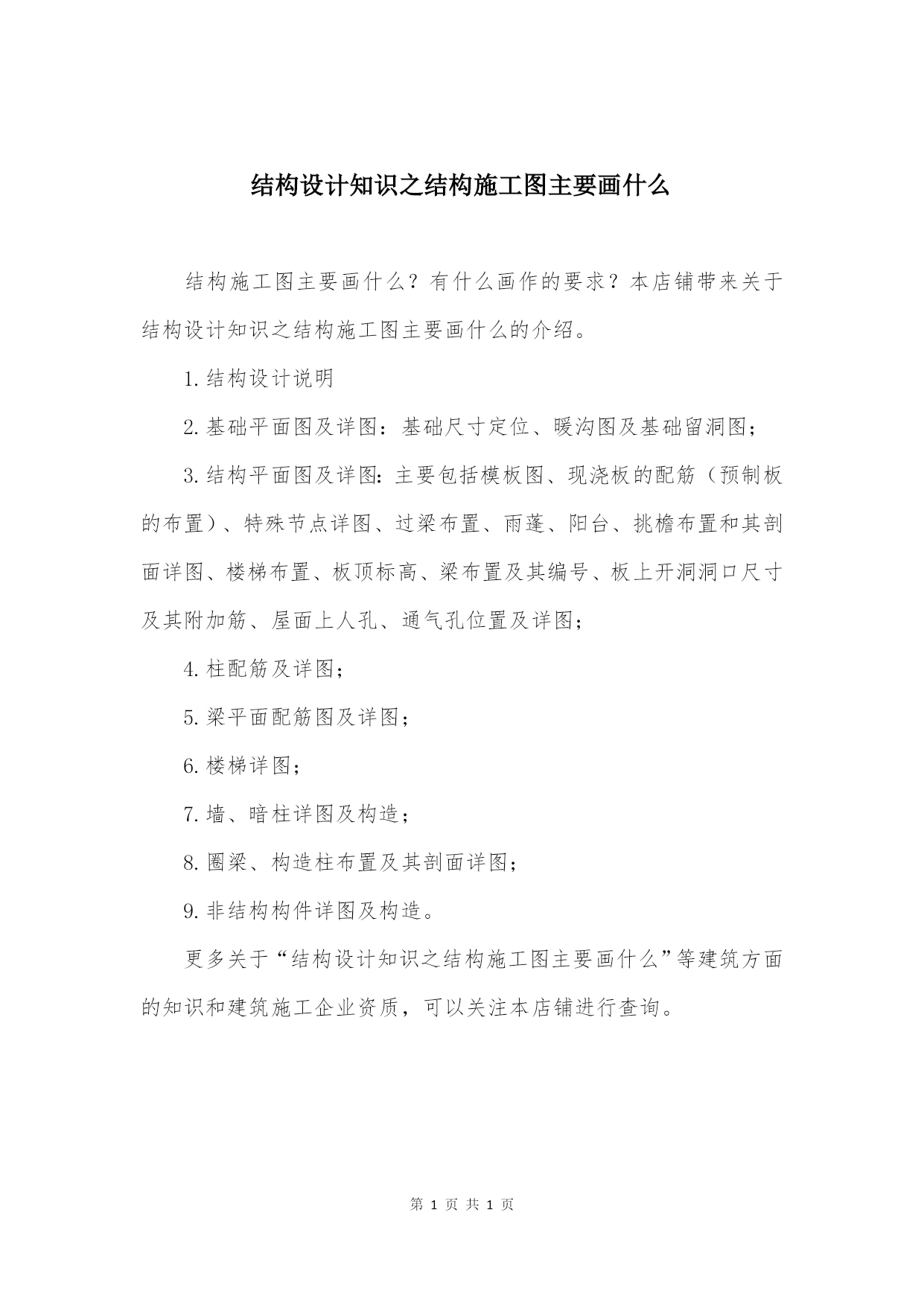

结构设计知识之结构施工图主要画什么

结构施工图主要画什么？有什么画作的要求？本店铺带来关于结构设计知识之结构施工图主要画什么的介绍。1.结构设计说明2.基础平面图及详图：基础尺寸定位、暖沟图及基础留洞图；3.结构平面图及详图：主要包括模板图、现浇板的配筋（预制板的布置）、特殊节点详图、过梁布置、雨蓬、阳台、挑檐布置和其剖面详图、楼梯布置、板顶标高、梁布置及其编号、板上开洞洞口尺寸及其附加筋、屋面上人孔、通气孔位置及详图；4.柱配筋及详图；5.梁平面配筋图及详图；6.楼梯详图；7.墙、暗柱详图及构造；8.圈梁、构造柱布置及其剖面详图；9.非结构构件详图及构造。更多关于“结构设计知识之结构施工图主要画什么”等建筑方面的知识和建筑施工企业资质，可以关注本店铺进行查询。
