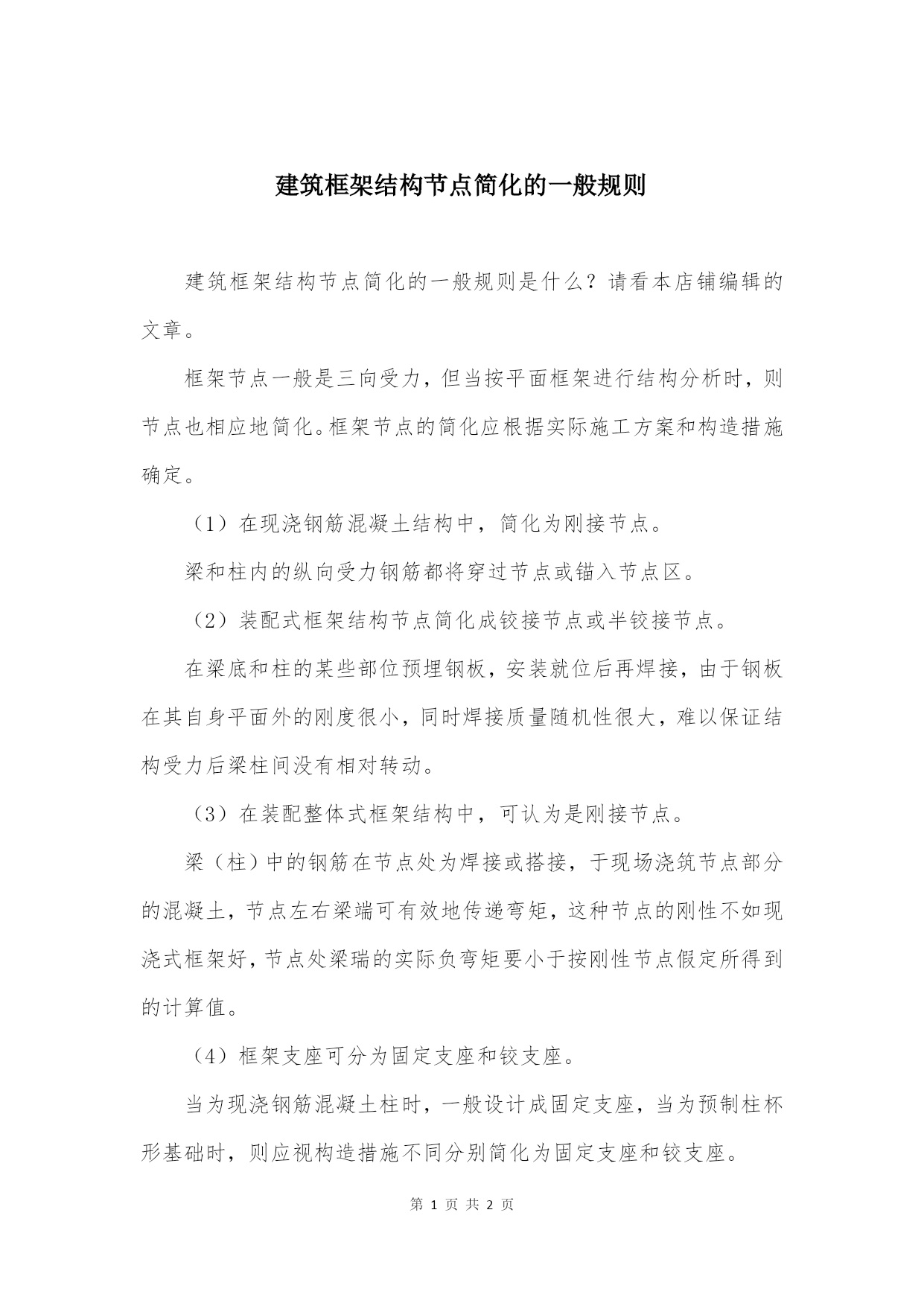

建筑框架结构节点简化的一般规则

建筑框架结构节点简化的一般规则是什么？请看本店铺编辑的文章。框架节点一般是三向受力，但当按平面框架进行结构分析时，则节点也相应地简化。框架节点的简化应根据实际施工方案和构造措施确定。（1）在现浇钢筋混凝土结构中，简化为刚接节点。梁和柱内的纵向受力钢筋都将穿过节点或锚入节点区。（2）装配式框架结构节点简化成铰接节点或半铰接节点。在梁底和柱的某些部位预埋钢板，安装就位后再焊接，由于钢板在其自身平面外的刚度很小，同时焊接质量随机性很大，难以保证结构受力后梁柱间没有相对转动。（3）在装配整体式框架结构中，可认为是刚接节点。梁（柱）中的钢筋在节点处为焊接或搭接，于现场浇筑节点部分的混凝土，节点左右梁端可有效地传递弯矩，这种节点的刚性不如现浇式框架好，节点处梁瑞的实际负弯矩要小于按刚性节点假定所得到的计算值。（4）框架支座可分为固定支座和铰支座。当为现浇钢筋混凝土柱时，一般设计成固定支座，当为预制柱杯形基础时，则应视构造措施不同分别简化为固定支座和铰支座。
