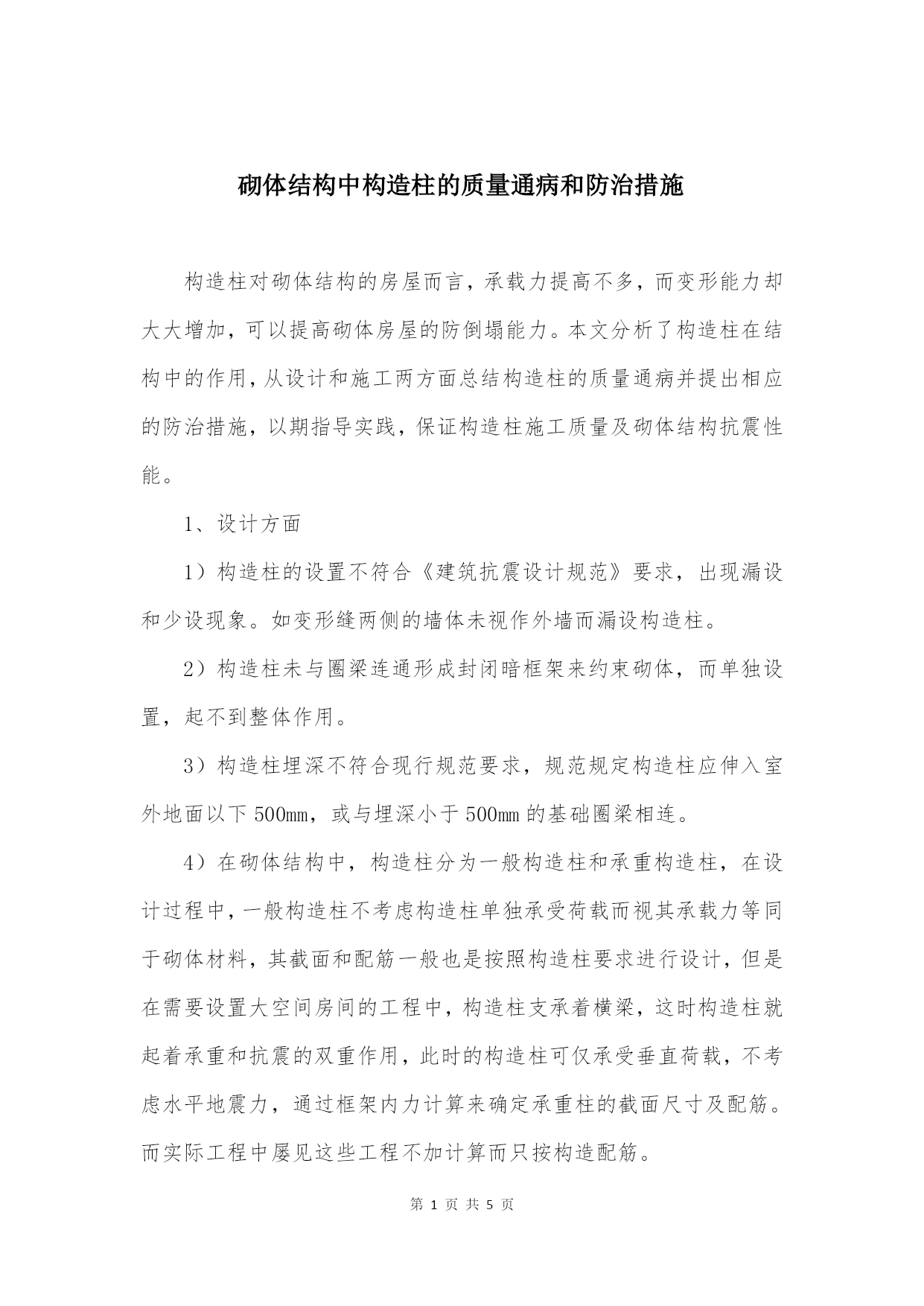

砌体结构中构造柱的质量通病和防治措施

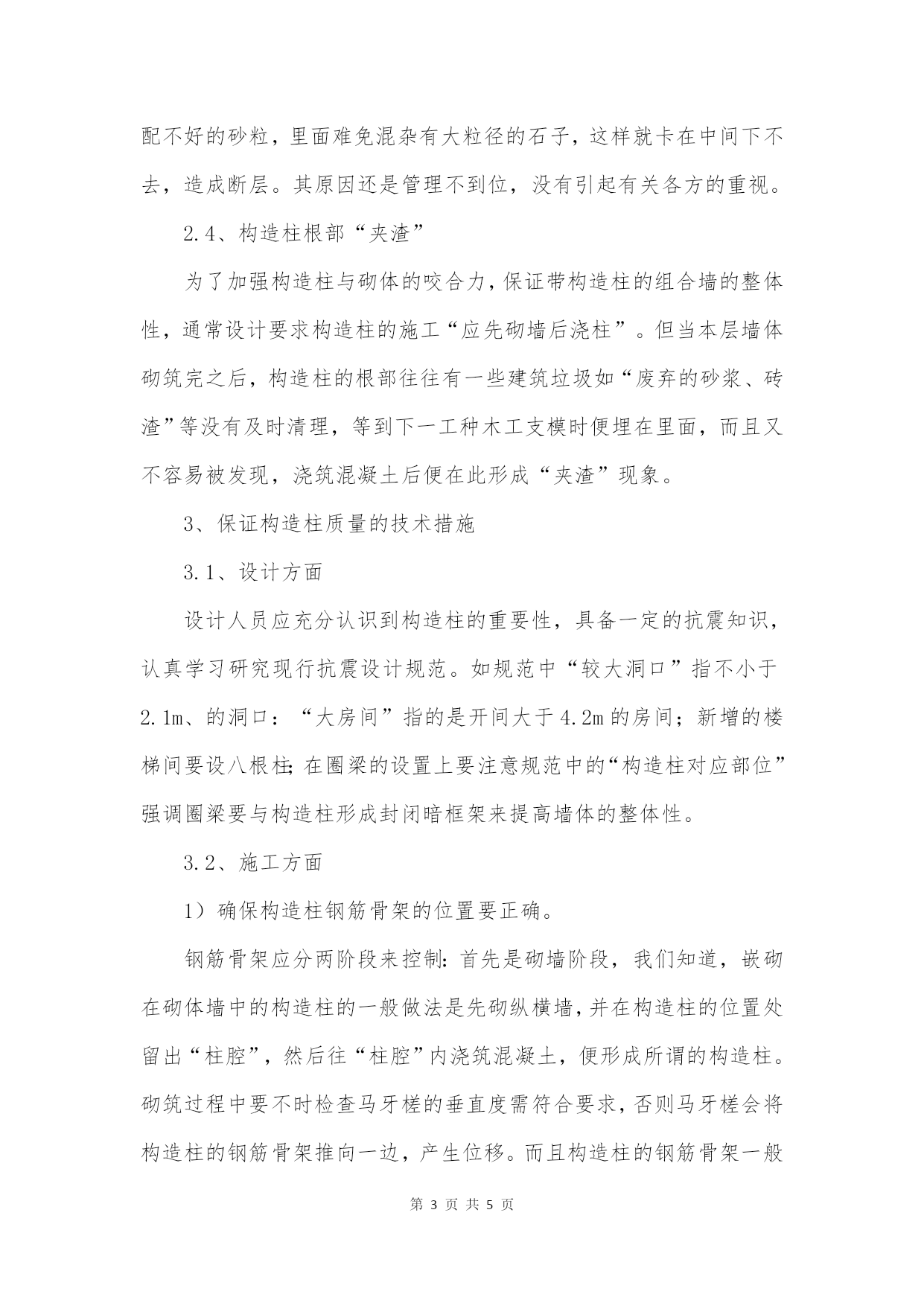

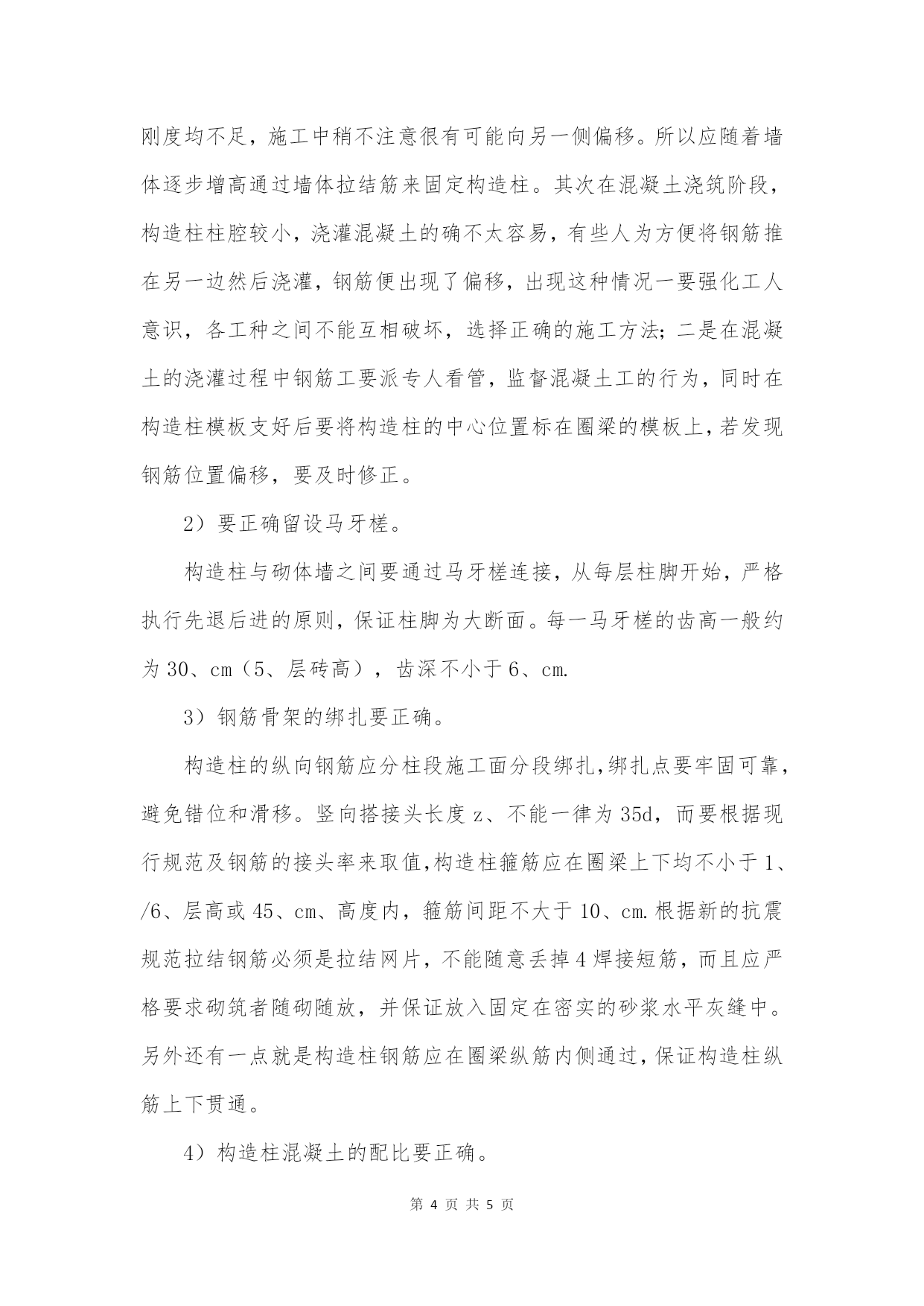

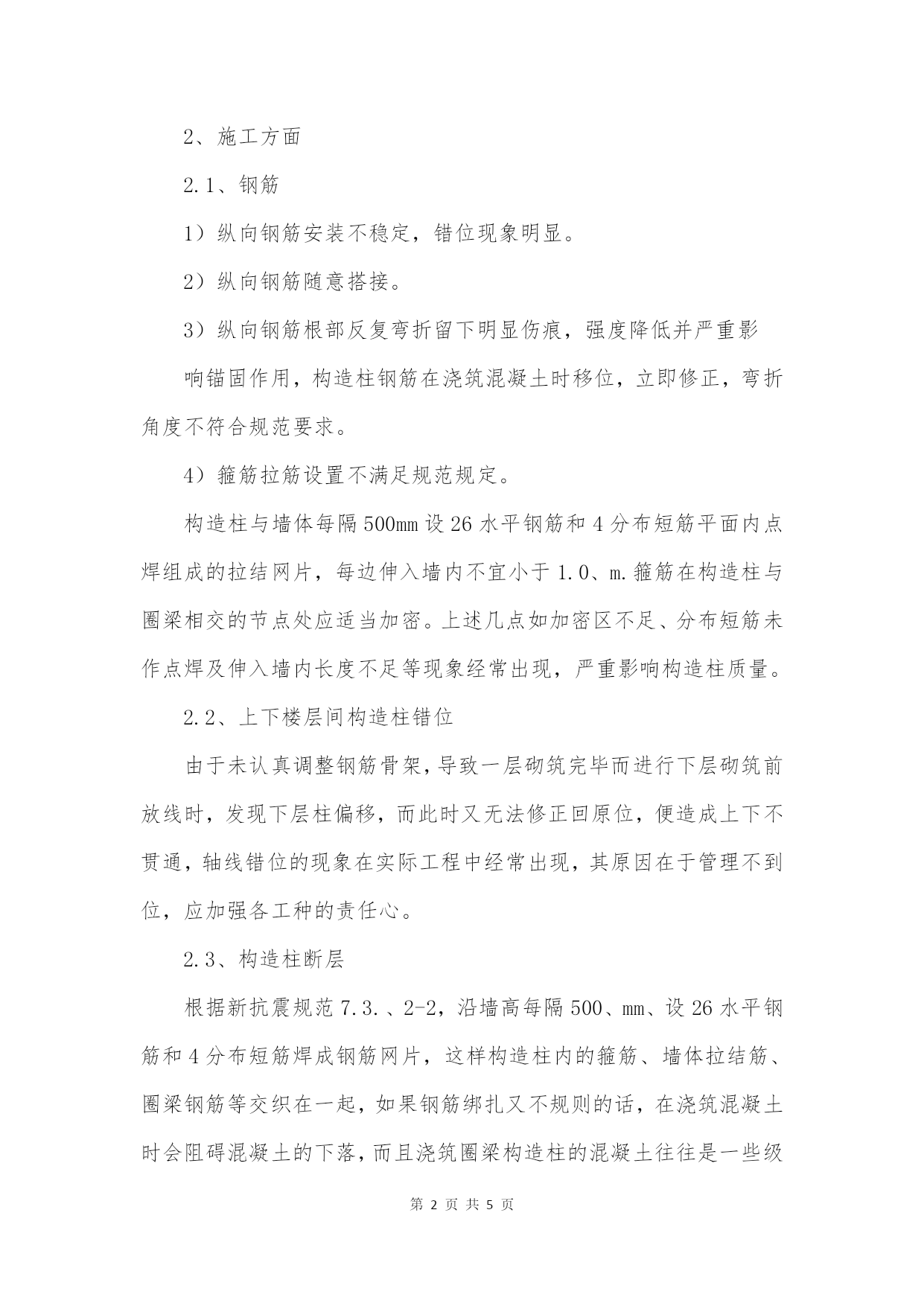

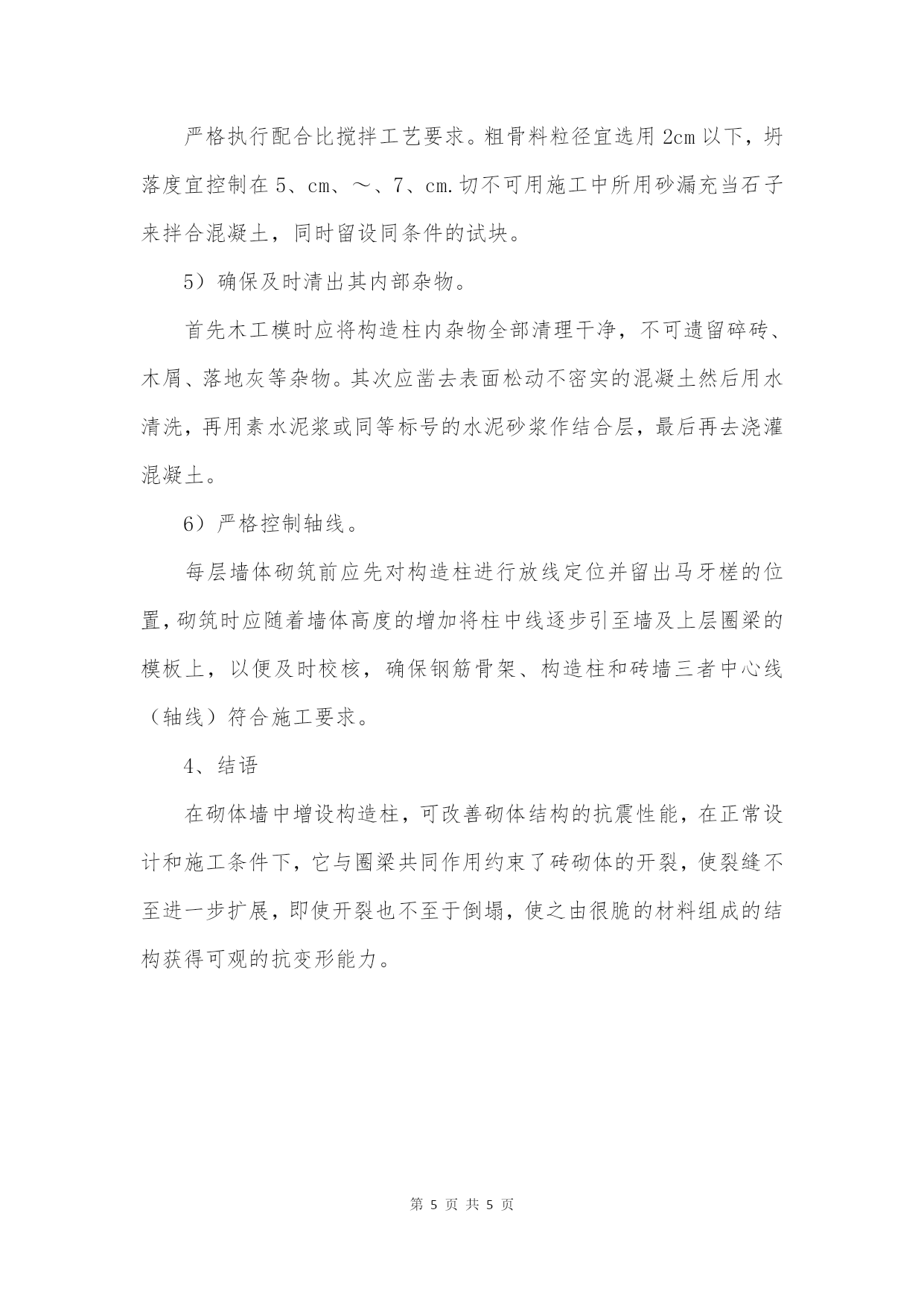

构造柱对砌体结构的房屋而言，承载力提高不多，而变形能力却大大增加，可以提高砌体房屋的防倒塌能力。本文分析了构造柱在结构中的作用，从设计和施工两方面总结构造柱的质量通病并提出相应的防治措施，以期指导实践，保证构造柱施工质量及砌体结构抗震性能。1、设计方面1）构造柱的设置不符合《建筑抗震设计规范》要求，出现漏设和少设现象。如变形缝两侧的墙体未视作外墙而漏设构造柱。2）构造柱未与圈梁连通形成封闭暗框架来约束砌体，而单独设置，起不到整体作用。3）构造柱埋深不符合现行规范要求，规范规定构造柱应伸入室外地面以下500mm，或与埋深小于500mm的基础圈梁相连。4）在砌体结构中，构造柱分为一般构造柱和承重构造柱，在设计过程中，一般构造柱不考虑构造柱单独承受荷载而视其承载力等同于砌体材料，其截面和配筋一般也是按照构造柱要求进行设计，但是在需要设置大空间房间的工程中，构造柱支承着横梁，这时构造柱就起着承重和抗震的双重作用，此时的构造柱可仅承受垂直荷载，不考虑水平地震力，通过框架内力计算来确定承重柱的截面尺寸及配筋。而实际工程中屡见这些工程不加计算而只按构造配筋。2、施工方面2.1、钢筋1）纵向钢筋安装不稳定，错位现象明显。2）纵向钢筋随意搭接。3）纵向钢筋根部反复弯折留下明显伤痕，强度降低并严重影响锚固作用，构造柱钢筋在浇筑混凝土时移位，立即修正，弯折角度不符合规范要求。4）箍筋拉筋设置不满足规范规定。构造柱与墙体每隔500mm设26水平钢筋和4分布短筋平面内点焊组成的拉结网片，每边伸入墙内不宜小于1.0、m.箍筋在构造柱与圈梁相交的节点处应适当加密。上述几点如加密区不足、分布短筋未作点焊及伸入墙内长度不足等现象经常出现，严重影响构造柱质量。2.2、上下楼层间构造柱错位由于未认真调整钢筋骨架，导致一层砌筑完毕而进行下层砌筑前放线时，发现下层柱偏移，而此时又无法修正回原位，便造成上下不贯通，轴线错位的现象在实际工程中经常出现，其原因在于管理不到位，应加强各工种的责任心。2.3、构造柱断层根据新抗震规范7.3.、2-2，沿墙高每隔500、mm、设26水平钢筋和4分布短筋焊成钢筋网片，这样构造柱内的箍筋、墙体拉结筋、圈梁钢筋等交织在一起，如果钢筋绑扎又不规则的话，在浇筑混凝土时会阻碍混凝土的下落，而且浇筑圈梁构造柱的混凝土往往是一些级配不好的砂粒，里面难免混杂有大粒径的石子，这样就卡在中间下不去，造成断层。其原因还是管理不到位，没有引起有关各方的重视。2.4、构造柱根部“夹渣”为了加强构造柱与砌体的咬合力，保证带构造柱的组合墙的整体性，通常设计要求构造柱的施工“应先砌墙后浇柱”。但当本层墙体砌筑完之后，构造柱的根部往往有一些建筑垃圾如“废弃的砂浆、砖渣”等没有及时清理，等到下一工种木工支模时便埋在里面，而且又不容易被发现，浇筑混凝土后便在此形成“夹渣”现象。3、保证构造柱质量的技术措施3.1、设计方面设计人员应充分认识到构造柱的重要性，具备一定的抗震知识，认真学习研究现行抗震设计规范。如规范中“较大洞口”指不小于2.1m、的洞口：“大房间”指的是开间大于4.2m的房间；新增的楼梯间要设八根柱；在圈梁的设置上要注意规范中的“构造柱对应部位”强调圈梁要与构造柱形成封闭暗框架来提高墙体的整体性。3.2、施工方面1）确保构造柱钢筋骨架的位置要正确。钢筋骨架应分两阶段来控制：首先是砌墙阶段，我们知道，嵌砌在砌体墙中的构造柱的一般做法是先砌纵横墙，并在构造柱的位置处留出“柱腔”，然后往“柱腔”内浇筑混凝土，便形成所谓的构造柱。砌筑过程中要不时检查马牙槎的垂直度需符合要求，否则马牙槎会将构造柱的钢筋骨架推向一边，产生位移。而且构造柱的钢筋骨架一般刚度均不足，施工中稍不注意很有可能向另一侧偏移。所以应随着墙体逐步增高通过墙体拉结筋来固定构造柱。其次在混凝土浇筑阶段，构造柱柱腔较小，浇灌混凝土的确不太容易，有些人为方便将钢筋推在另一边然后浇灌，钢筋便出现了偏移，出现这种情况一要强化工人意识，各工种之间不能互相破坏，选择正确的施工方法；二是在混凝土的浇灌过程中钢筋工要派专人看管，监督混凝土工的行为，同时在构造柱模板支好后要将构造柱的中心位置标在圈梁的模板上，若发现钢筋位置偏移，要及时修正。2）要正确留设马牙槎。构造柱与砌体墙之间要通过马牙槎连接，从每层柱脚开始，严格执行先退后进的原则，保证柱脚为大断面。每一马牙槎的齿高一般约为30、cm（5、层砖高），齿深不小于6、cm.3）钢筋骨架的绑扎要正确。构造柱的纵向钢筋应分柱段施工面分段绑扎，绑扎点要牢固可靠，避免错位和滑移。竖向搭接头长度z、不能一律为35d，而要根据现行规范及钢
