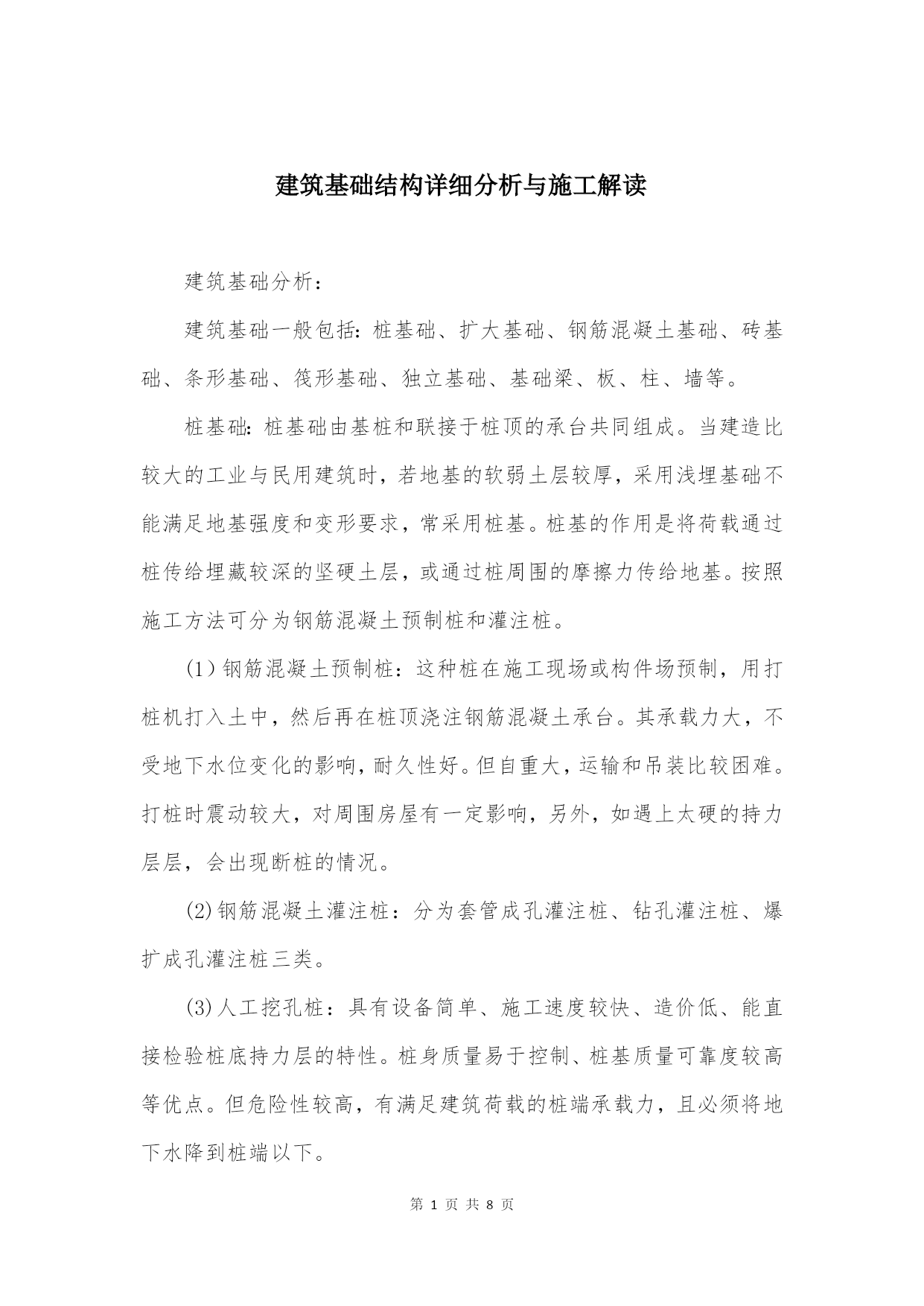

建筑基础结构详细分析与施工解读

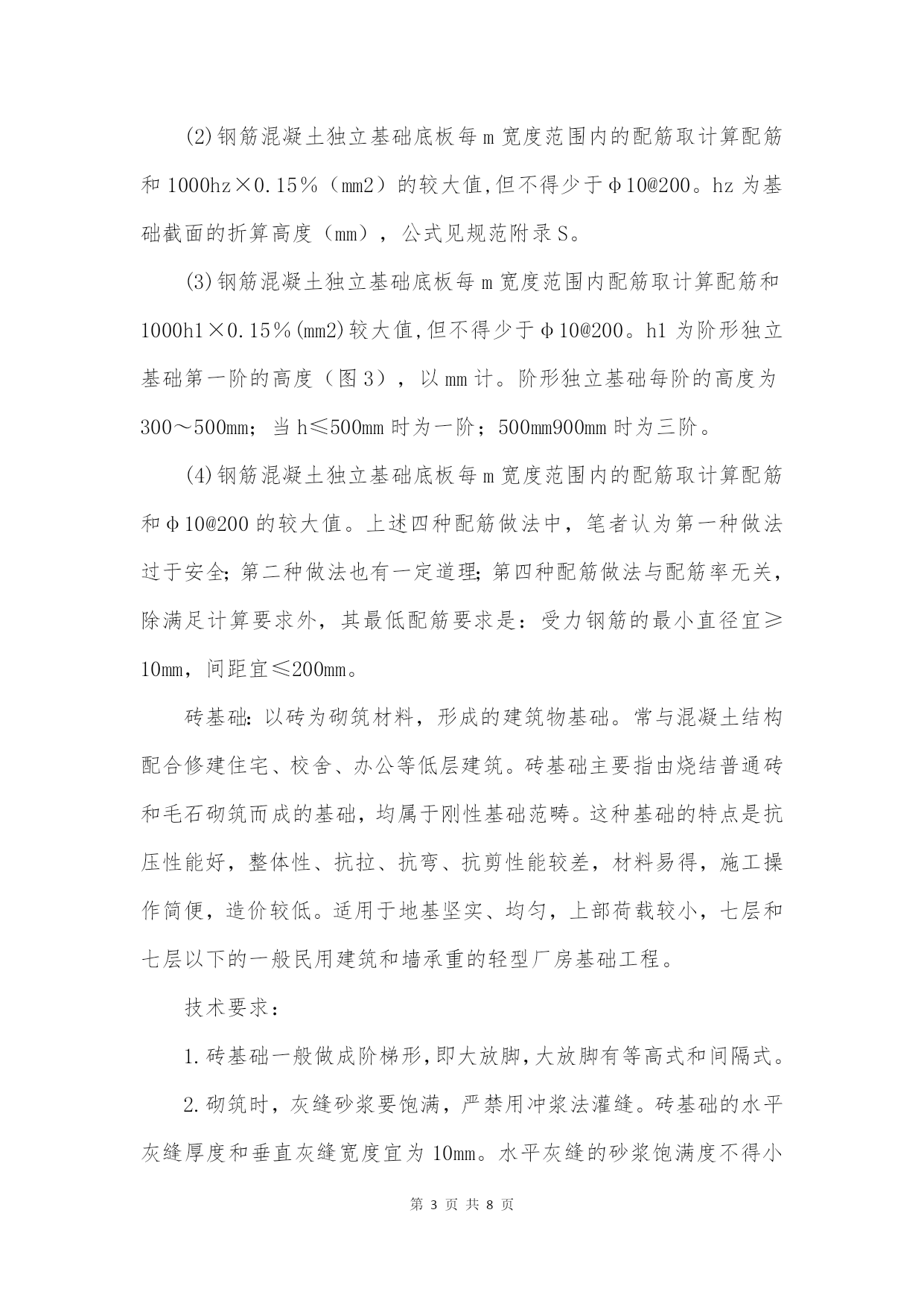

建筑基础分析：建筑基础一般包括：桩基础、扩大基础、钢筋混凝土基础、砖基础、条形基础、筏形基础、独立基础、基础梁、板、柱、墙等。桩基础：桩基础由基桩和联接于桩顶的承台共同组成。当建造比较大的工业与民用建筑时，若地基的软弱土层较厚，采用浅埋基础不能满足地基强度和变形要求，常采用桩基。桩基的作用是将荷载通过桩传给埋藏较深的坚硬土层，或通过桩周围的摩擦力传给地基。按照施工方法可分为钢筋混凝土预制桩和灌注桩。(1）钢筋混凝土预制桩：这种桩在施工现场或构件场预制，用打桩机打入土中，然后再在桩顶浇注钢筋混凝土承台。其承载力大，不受地下水位变化的影响，耐久性好。但自重大，运输和吊装比较困难。打桩时震动较大，对周围房屋有一定影响，另外，如遇上太硬的持力层层，会出现断桩的情况。(2)钢筋混凝土灌注桩：分为套管成孔灌注桩、钻孔灌注桩、爆扩成孔灌注桩三类。(3)人工挖孔桩：具有设备简单、施工速度较快、造价低、能直接检验桩底持力层的特性。桩身质量易于控制、桩基质量可靠度较高等优点。但危险性较高，有满足建筑荷载的桩端承载力，且必须将地下水降到桩端以下。扩大基础：指柱下钢筋混凝土独立基础和墙下钢筋混凝土条形基础。这种基础由于钢筋混凝土的抗弯性能好，可充分放大基础底面尺寸，达到减小地基应力的效果，同时可有效地减小埋深，节省材料和土方开挖量，加快工程进度。(1)锥形基础（条形基础）边缘高度一般不小于200mm;阶梯形基础的每阶高度一般为300〜500mm。基础高度小于350mm时用一阶，大于900mm是用三阶，其余为二阶。(2)垫层厚一般为100mm，混凝土强度等级为C10,基础混凝土强度等级不宜低于C15。(3)底板受力钢筋的最小直径不宜小于8mm;当有垫层时钢筋保护层的厚度不宜小于40mm，无垫层时不宜小于70mm。(4)钢筋混凝土条形基础在T形和十字形交接处的钢筋应沿一个主要受力方向通长放置。钢筋混凝土基础：指地基有钢筋混凝土造的。指墙下钢筋混凝土条形基础和柱下钢筋混凝土独立基础。这类基础的抗弯和抗剪性能良好，可在竖向荷载较大、地基承载力不高以及承受水平力和力矩荷载等情况下使用。可分为墙下钢筋混凝土条形基础和柱下钢筋混凝土独立基础。钢筋混凝土独立基础设计钢筋混凝土多层框架结构，当不设地下室时，框架柱下通常采用钢筋混凝土独立基础。对钢筋混凝土基础底板的配筋有四种做法：(1)钢筋混凝土独立基础底板每m宽度范围内的配筋取计算配筋和1000h×0.15%（mm2）的较大值,但不得少于φ10@200。h为基础高度（mm）。(2)钢筋混凝土独立基础底板每m宽度范围内的配筋取计算配筋和1000hz×0.15％（mm2）的较大值,但不得少于φ10@200。hz为基础截面的折算高度（mm），公式见规范附录S。(3)钢筋混凝土独立基础底板每m宽度范围内配筋取计算配筋和1000h1×0.15％(mm2)较大值,但不得少于φ10@200。h1为阶形独立基础第一阶的高度（图3），以mm计。阶形独立基础每阶的高度为300～500mm；当h≤500mm时为一阶；500mm900mm时为三阶。(4)钢筋混凝土独立基础底板每m宽度范围内的配筋取计算配筋和φ10@200的较大值。上述四种配筋做法中，笔者认为第一种做法过于安全；第二种做法也有一定道理；第四种配筋做法与配筋率无关，除满足计算要求外，其最低配筋要求是：受力钢筋的最小直径宜≥10mm，间距宜≤200mm。砖基础：以砖为砌筑材料，形成的建筑物基础。常与混凝土结构配合修建住宅、校舍、办公等低层建筑。砖基础主要指由烧结普通砖和毛石砌筑而成的基础，均属于刚性基础范畴。这种基础的特点是抗压性能好，整体性、抗拉、抗弯、抗剪性能较差，材料易得，施工操作简便，造价较低。适用于地基坚实、均匀，上部荷载较小，七层和七层以下的一般民用建筑和墙承重的轻型厂房基础工程。技术要求：1.砖基础一般做成阶梯形，即大放脚，大放脚有等高式和间隔式。2.砌筑时，灰缝砂浆要饱满，严禁用冲浆法灌缝。砖基础的水平灰缝厚度和垂直灰缝宽度宜为10mm。水平灰缝的砂浆饱满度不得小于80%。每皮砖要挂线，它与皮数杆的偏差值不得超过10mm。3.砖基础底标高不同时，应从低处砌起，并应由高处向低处搭砌；当设计无要求时，搭砌长度不应小于砖基础大放脚的高度。砖基础的转角处和交接处应同时砌筑；当不能同时砌筑时，应留置斜槎。4..基础墙的防潮层，当设计无具体要求，宜用1：2水泥砂浆加适量防水剂铺设，其厚度宜为20mm。防潮层位置宜在室内地面标高以下一皮砖处。条形基础：指基础长度远远大于宽度的一种基础形式。按上部结构分为墙下条形基础和柱下条形基础。基础的长
