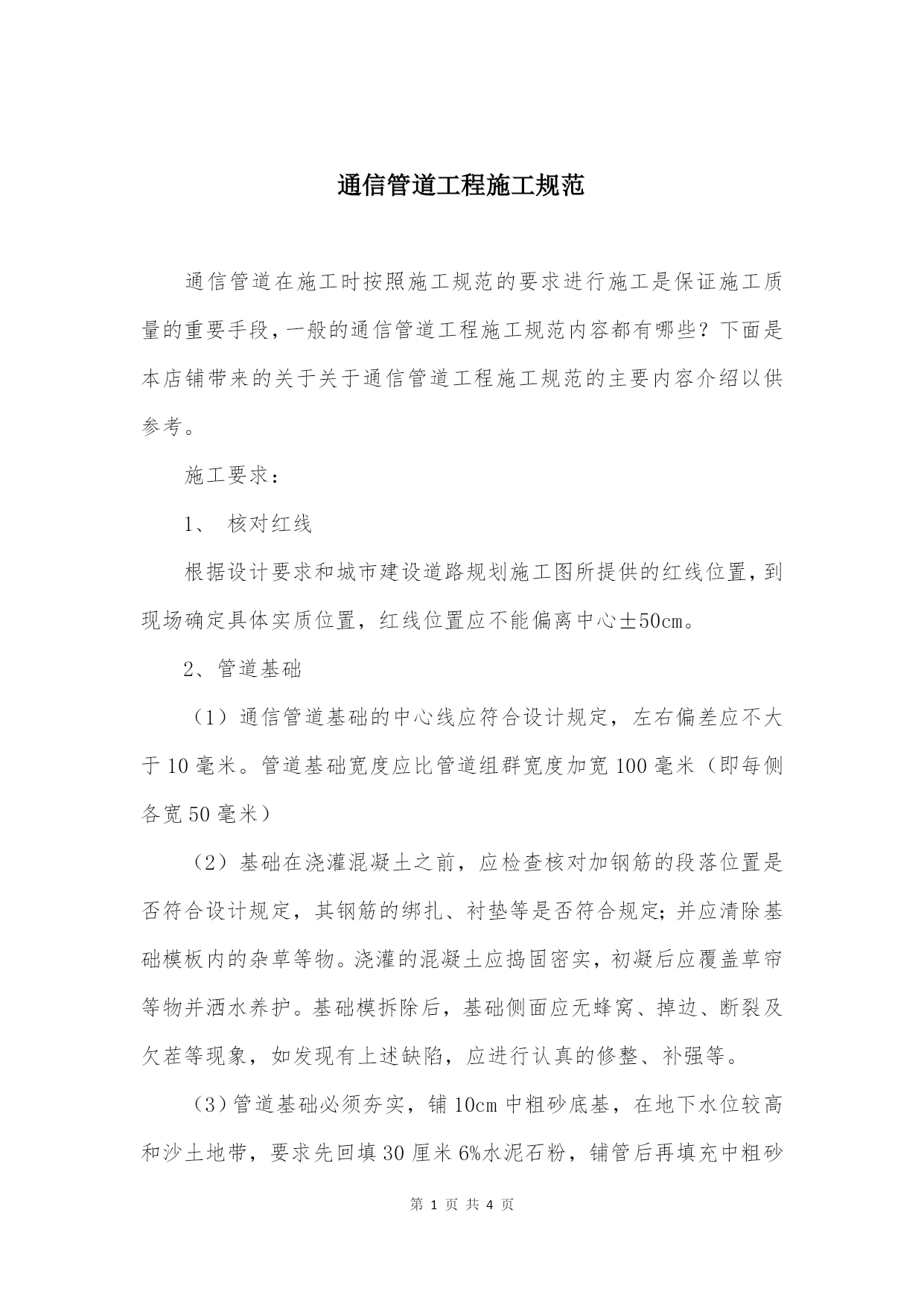

通信管道工程施工规范

通信管道在施工时按照施工规范的要求进行施工是保证施工质量的重要手段，一般的通信管道工程施工规范内容都有哪些？下面是本店铺带来的关于关于通信管道工程施工规范的主要内容介绍以供参考。施工要求：1、核对红线根据设计要求和城市建设道路规划施工图所提供的红线位置，到现场确定具体实质位置，红线位置应不能偏离中心±50cm。2、管道基础（1）通信管道基础的中心线应符合设计规定，左右偏差应不大于10毫米。管道基础宽度应比管道组群宽度加宽100毫米（即每侧各宽50毫米）（2）基础在浇灌混凝土之前，应检查核对加钢筋的段落位置是否符合设计规定，其钢筋的绑扎、衬垫等是否符合规定；并应清除基础模板内的杂草等物。浇灌的混凝土应捣固密实，初凝后应覆盖草帘等物并洒水养护。基础模拆除后，基础侧面应无蜂窝、掉边、断裂及欠茬等现象，如发现有上述缺陷，应进行认真的修整、补强等。（3）管道基础必须夯实，铺10cm中粗砂底基，在地下水位较高和沙土地带，要求先回填30厘米6%水泥石粉，铺管后再填充中粗砂10cm，回土夯实，完工后不应有上下起伏及S弯。（4）为减少施工土方量，管道斜坡方向最好与地面的斜坡方向一至，管道放坡高度一般控制在2‰—3‰，在过沟、过桥时可适当放宽，但最大不要超过15‰。（5）通信管道基础的混凝土应振捣密实、表面平整、无断裂、无波浪、无明显接茬、欠茬，混凝土表面不起皮、不粉化。3、铺设管道（1）、PVC管、蜂窝管其管身应光滑无伤痕，管孔无变形。（2）、放管前应将管外凹状定位筋朝上放置，并严格按照管外箭头标志方向顺延，不可颠倒方向。（3）、塑料管的组群管间缝隙宜为10-15毫米，接续管头必须错开，并保证管群的整体开头统一，直至进入窗口部分其形状应一致。窗口部分的堵抹要求与水泥管相同。（4）、管与管的驳接方法与步骤：A、管材红色方向标明箭头朝上涂胶水至划线处，再将直通一端内侧涂上胶水。将直通内的定位槽对准管外的定位筋插入，用木槌或短木棒打紧至管端划线处。B、再在直通的另一端内侧涂上胶水，将另一管的管外涂上胶水至划线处，将管插入直通内，打紧至划线处。本工序务必注意接头两端管材上划有的红色方向箭头插在接头同一条定位槽内。4、回填土（1）、回填土前，应清除沟(坑)内遗留的杂物，回填土内不应含有直径大于5厘米的砾石碎砖等坚硬物。（2）、管道顶部回填土在30厘米以上时，每次填30公分应用木夯排夯三遍，直至回填、夯实与原地表平齐。（3）、在市内主干道路的回土夯实，应与路面平齐，市内一般道路的回土夯实应高出路面5—10cm。5、人、手孔砌筑（1）、手孔抹面的墙体，抹面应平整、压光、不空鼓；墙角不得歪斜。摸面厚度、沙浆配比1：2.5。（2）、手孔基础外形，尺寸应符合图纸规定，外形偏差不大于±l0毫米，混凝土标号为#150。（3）、墙体与基础结合严密，不漏水。手孔建筑砖砌体必须垂直，砌体顶部四角要水平一致。（4）、公路旁手孔圈安装后基本与路面平齐；野外地段，手孔圈安装后应高出地面5-10cm，以防止埋住手井和雨水流入；对于尚未筑成路面的地段，手孔部应在口圈下垫砖3—4层以适应今后路面高程的变动。（5）、砌好口圈后以木栏标志，夜间点燃红灯，以保安全，养护三天后，回土夯实，撤消标志。（6）、手孔四壁内外均用1：3配合比例制的100#防水水泥砂浆抹面，外壁粗抹面；厚度为2cm；内壁细抹面厚度为1.5cm。9、回土时，沟槽或基坑内不得有水，并在管道两侧及上面30cm内架松土，以15cm为一层夯实，管道上面30cm以上，每层回土最多30cm，进行夯实。更多关于“通信管道工程施工规范”等建筑方面的知识和建筑施工企业资质，可以关注本店铺进行查询。
