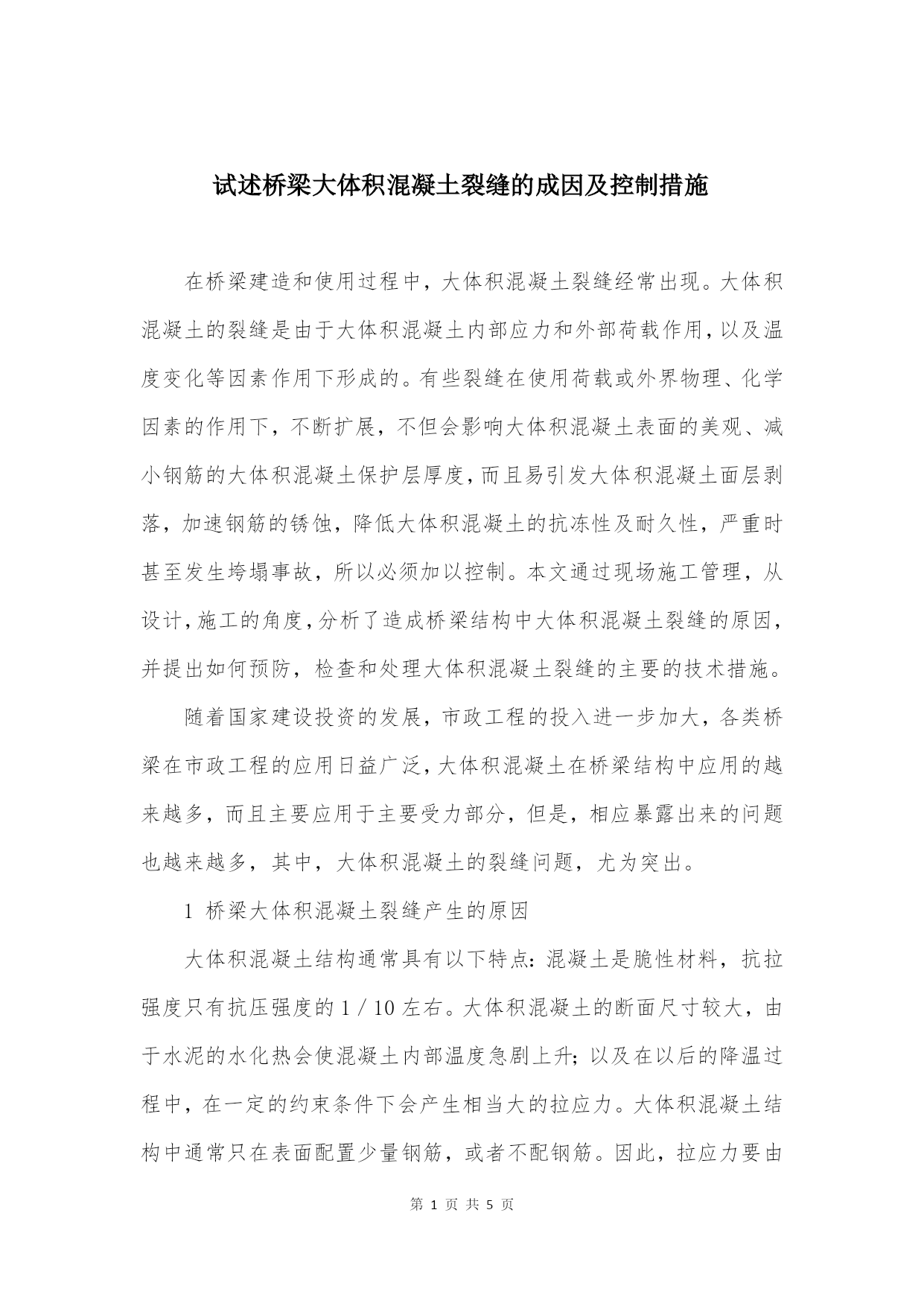

试述桥梁大体积混凝土裂缝的成因及控制措施

在桥梁建造和使用过程中，大体积混凝土裂缝经常出现。大体积混凝土的裂缝是由于大体积混凝土内部应力和外部荷载作用，以及温度变化等因素作用下形成的。有些裂缝在使用荷载或外界物理、化学因素的作用下，不断扩展，不但会影响大体积混凝土表面的美观、减小钢筋的大体积混凝土保护层厚度，而且易引发大体积混凝土面层剥落，加速钢筋的锈蚀，降低大体积混凝土的抗冻性及耐久性，严重时甚至发生垮塌事故，所以必须加以控制。本文通过现场施工管理，从设计，施工的角度，分析了造成桥梁结构中大体积混凝土裂缝的原因，并提出如何预防，检查和处理大体积混凝土裂缝的主要的技术措施。随着国家建设投资的发展，市政工程的投入进一步加大，各类桥梁在市政工程的应用日益广泛，大体积混凝土在桥梁结构中应用的越来越多，而且主要应用于主要受力部分，但是，相应暴露出来的问题也越来越多，其中，大体积混凝土的裂缝问题，尤为突出。1桥梁大体积混凝土裂缝产生的原因大体积混凝土结构通常具有以下特点：混凝土是脆性材料，抗拉强度只有抗压强度的1／10左右。大体积混凝土的断面尺寸较大，由于水泥的水化热会使混凝土内部温度急剧上升；以及在以后的降温过程中，在一定的约束条件下会产生相当大的拉应力。大体积混凝土结构中通常只在表面配置少量钢筋，或者不配钢筋。因此，拉应力要由混凝土本身来承担。1.1荷载引起的裂缝大体积混凝土桥梁在常规静、动荷载及次应力下产生的裂缝称为荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝。直接应力裂缝是指外荷载引起的直接应力产生的裂缝。产生原因有：①对结构进行计算时，计算模型不合理，结构受力假设与实际受力不符，荷载少算或漏算；内力与配筋计算错误，结构安全系数不够；结构设计未考虑施工的可行性，设计截面不足；钢筋设计偏少或布置错误，结构刚度不够等…。②施工时不加限制地堆放施工机具、材料；不了解预制结构受力特点，随意翻身、起吊、运输、安装；不按设计图施工、擅自更改结构施工顺序、改变结构受力模式；未对结构作疲劳强度验算等。③在使用阶段，超过设计荷载的重型车辆过桥、车辆撞击、发生大风、大雪、地震、爆炸等。1.2温度变化引起的裂缝混凝土具有热胀冷缩的性质，当外部环境或结构内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。温度裂缝的特征主要是表面裂缝的走向一般无规律性，深层或贯穿裂缝的走向一般与主筋平行或接近平行；裂缝宽度大小不一，受温度变化的影响热细冷宽。1.3收缩引起的裂缝大体积混凝土因收缩所引起的裂缝是最常见的，塑性收缩和缩水收缩(干缩)是发生混凝土体积变形的主要原因，另外还有自身收缩和碳化收缩。收缩裂缝产生的主要原因是由于混凝土快速干燥，混凝土内水分的蒸发速率大于其泌水速率，在固体颗粒水面产生毛细管张力，混凝土自体收缩所产生的拉应力大于混凝土本身的抗拉强度而产生裂缝。收缩引起的裂缝是不规则斜裂缝，在钢筋以上，似龟纹，常开始出现在现浇混凝土后数周或数月之间。1.4地基基础变形引起的裂缝基础不均匀沉降的主要原因有：①由于混凝土在塑性状态下其基础、支架等有不均匀沉降，使局部混凝土变形受约束而产生裂缝。②由于重力作用使混凝土中较重颗粒下沉而使水泥浆上浮，当这种下沉受到钢筋、模板作用时就会产生裂缝。1.5钢筋锈蚀引起的裂缝由于大体积混凝土质量较差或保护层厚度不足，混凝土保护层受二氧化碳侵蚀碳化至钢筋表面，使钢筋周围混凝土碱度降低，或由于氯化物介入，钢筋周围氯离子含量较高，均可引起钢筋表面氧化膜破坏，钢筋中铁离子与侵入到混凝土中的氧气和水分发生锈蚀反应，其锈蚀物氢氧化铁体积比原来增长约2倍～4倍，从而对周围混凝土产生膨胀应力，导致保护层混凝土开裂、剥离，沿钢筋纵向产生裂缝。1.6冻胀引起的裂缝当大气温度低于零度时，吸水饱和的混凝土出现冰冻，游离的水转变成冰，体积膨胀9%，因而混凝土产生膨胀应力；同时混凝土凝胶孔中的过冰水(结冰温度在一78℃以下)在微观结构中迁移和重分布，使混凝土中膨胀力加大，混凝土强度降低，导致裂缝出现。2大体积混凝土裂缝的控制措施2.1掺加外加料和外加剂在大体积混凝土中掺入一定量的粉煤灰后，可以增加混凝土的密实度，提高抗渗能力，改善混凝土的工作度，降低最终收缩值，减少水泥用量。要降低大体积混凝土的水泥水化热引起的内部温升，防止结构出现温度裂缝，利用粉煤灰作混凝土的掺合料是最有效的方法之一。外加剂可以从以下几个方面来选择。UFA膨胀剂，它可以等量替换水泥。并且是混凝土产生适度的膨胀。一方面保证混凝土的密实度，另一方面使混凝土内部产生压力，以抵消混凝土中产生的部分拉应力。2.2大体积
