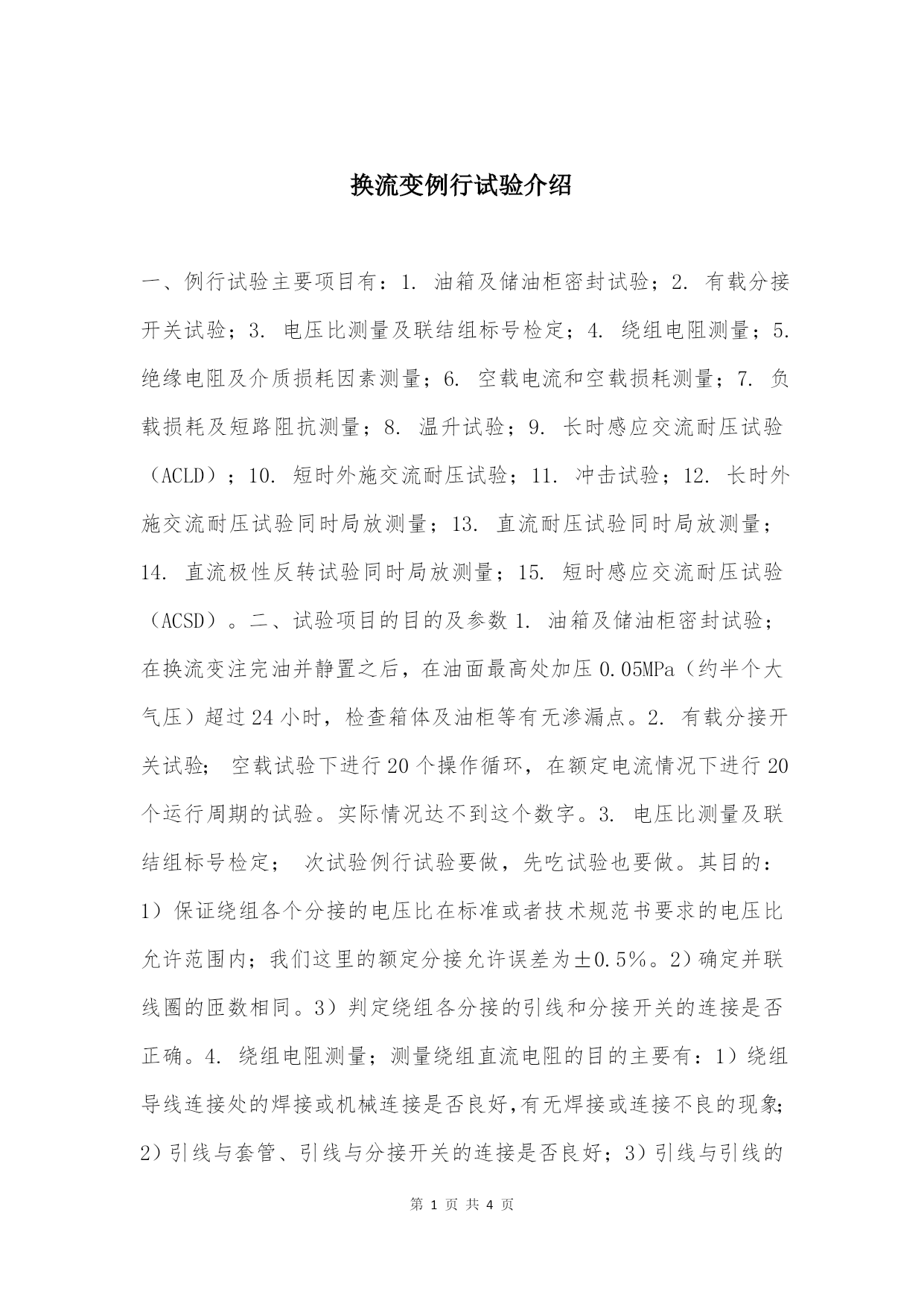

换流变例行试验介绍

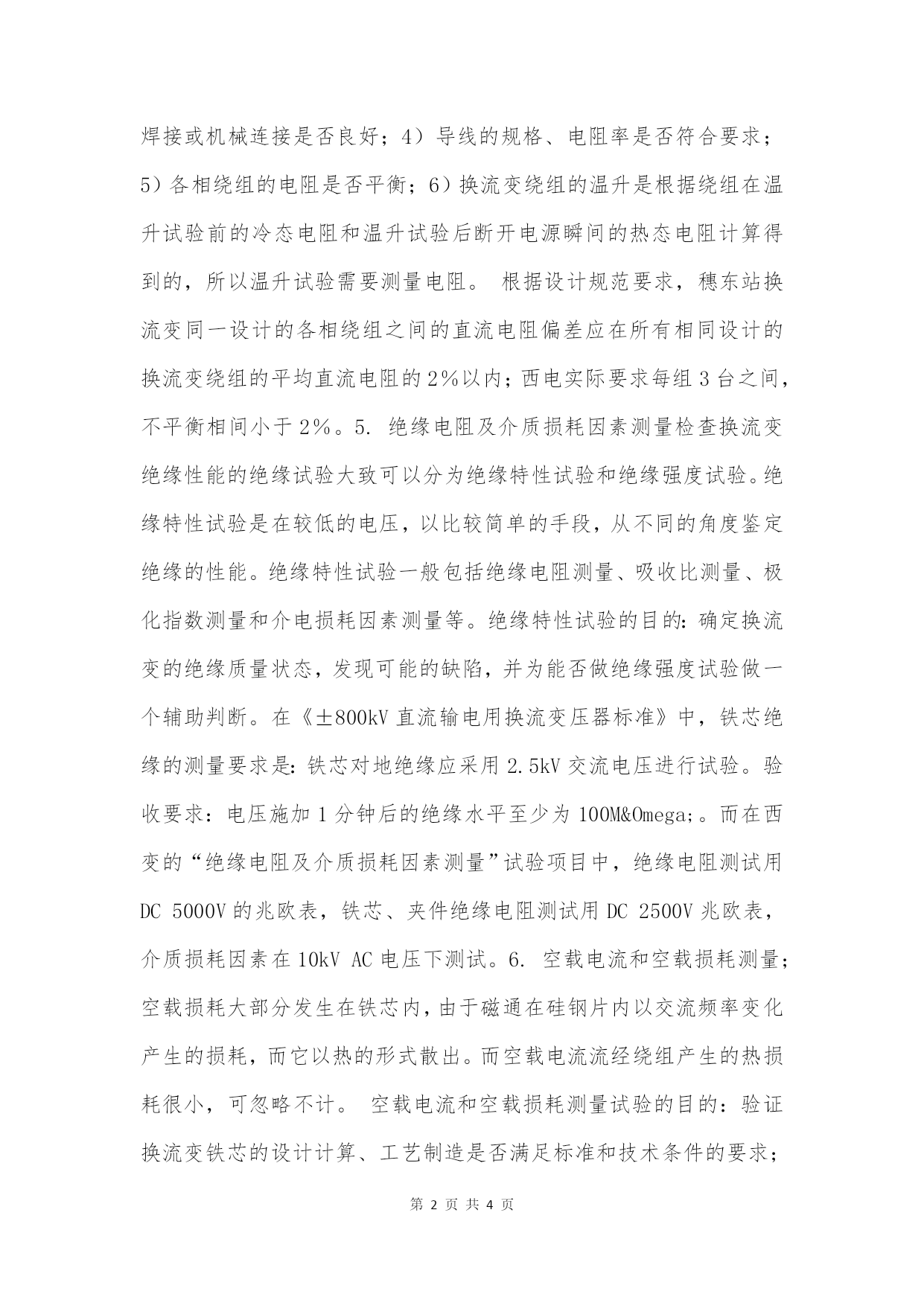

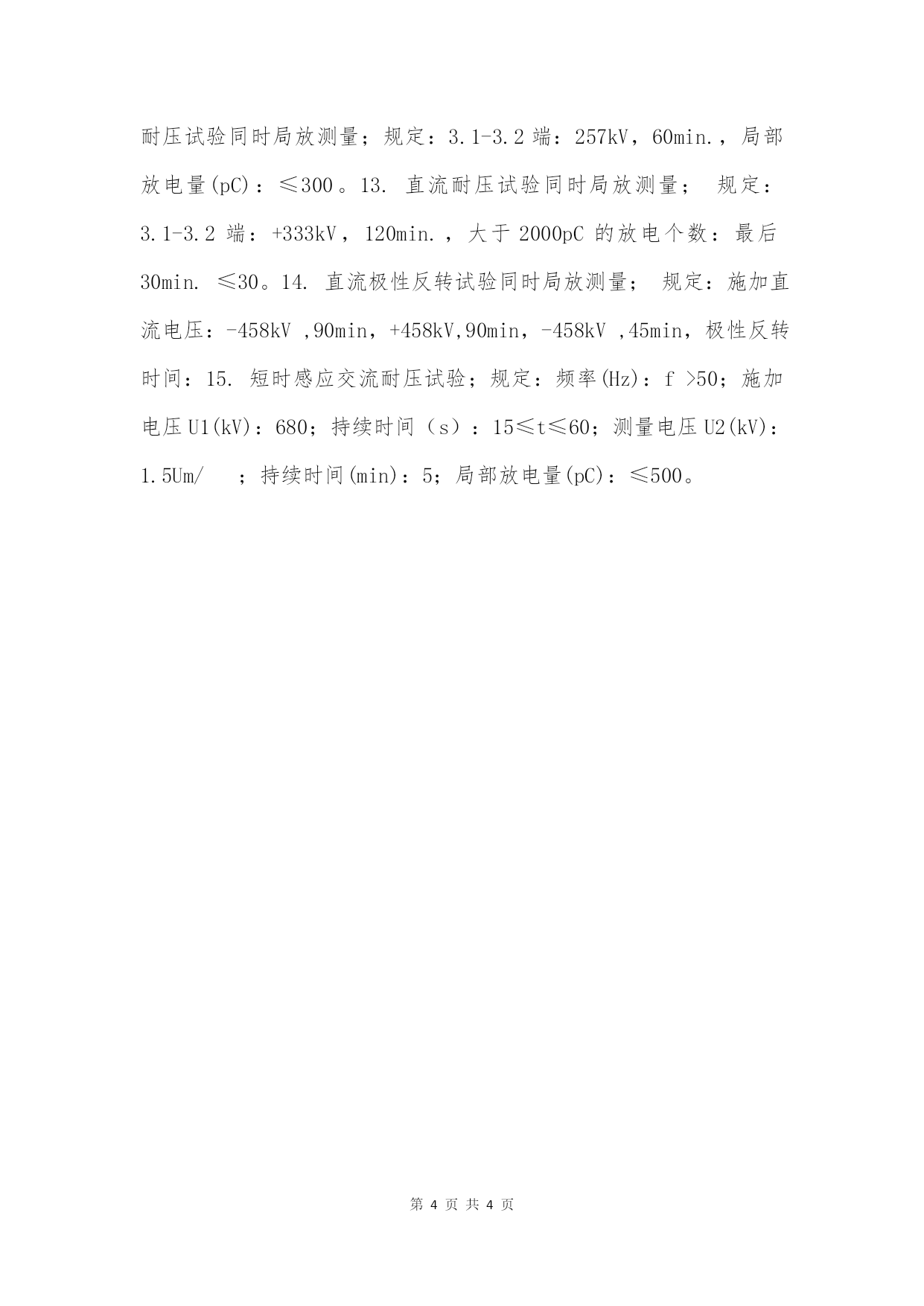

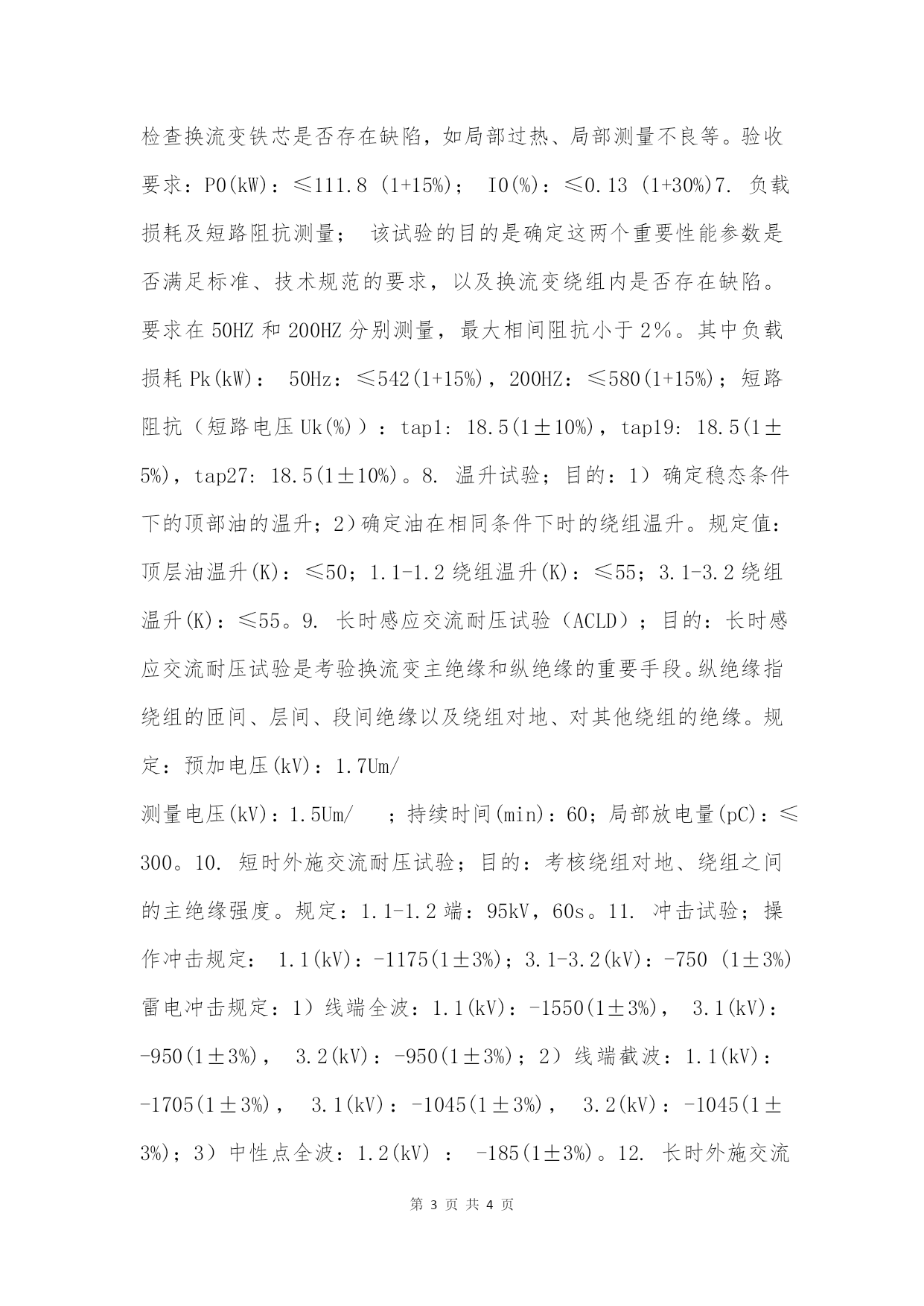

一、例行试验主要项目有：1.油箱及储油柜密封试验；2.有载分接开关试验；3.电压比测量及联结组标号检定；4.绕组电阻测量；5.绝缘电阻及介质损耗因素测量；6.空载电流和空载损耗测量；7.负载损耗及短路阻抗测量；8.温升试验；9.长时感应交流耐压试验（ACLD）；10.短时外施交流耐压试验；11.冲击试验；12.长时外施交流耐压试验同时局放测量；13.直流耐压试验同时局放测量；14.直流极性反转试验同时局放测量；15.短时感应交流耐压试验（ACSD）。二、试验项目的目的及参数1.油箱及储油柜密封试验；在换流变注完油并静置之后，在油面最高处加压0.05MPa（约半个大气压）超过24小时，检查箱体及油柜等有无渗漏点。2.有载分接开关试验；空载试验下进行20个操作循环，在额定电流情况下进行20个运行周期的试验。实际情况达不到这个数字。3.电压比测量及联结组标号检定；次试验例行试验要做，先吃试验也要做。其目的：1）保证绕组各个分接的电压比在标准或者技术规范书要求的电压比允许范围内；我们这里的额定分接允许误差为±0.5％。2）确定并联线圈的匝数相同。3）判定绕组各分接的引线和分接开关的连接是否正确。4.绕组电阻测量；测量绕组直流电阻的目的主要有：1）绕组导线连接处的焊接或机械连接是否良好，有无焊接或连接不良的现象；2）引线与套管、引线与分接开关的连接是否良好；3）引线与引线的焊接或机械连接是否良好；4）导线的规格、电阻率是否符合要求；5）各相绕组的电阻是否平衡；6）换流变绕组的温升是根据绕组在温升试验前的冷态电阻和温升试验后断开电源瞬间的热态电阻计算得到的，所以温升试验需要测量电阻。根据设计规范要求，穗东站换流变同一设计的各相绕组之间的直流电阻偏差应在所有相同设计的换流变绕组的平均直流电阻的2％以内；西电实际要求每组3台之间，不平衡相间小于2％。5.绝缘电阻及介质损耗因素测量检查换流变绝缘性能的绝缘试验大致可以分为绝缘特性试验和绝缘强度试验。绝缘特性试验是在较低的电压，以比较简单的手段，从不同的角度鉴定绝缘的性能。绝缘特性试验一般包括绝缘电阻测量、吸收比测量、极化指数测量和介电损耗因素测量等。绝缘特性试验的目的：确定换流变的绝缘质量状态，发现可能的缺陷，并为能否做绝缘强度试验做一个辅助判断。在《±800kV直流输电用换流变压器标准》中，铁芯绝缘的测量要求是：铁芯对地绝缘应采用2.5kV交流电压进行试验。验收要求：电压施加1分钟后的绝缘水平至少为100MΩ。而在西变的“绝缘电阻及介质损耗因素测量”试验项目中，绝缘电阻测试用DC5000V的兆欧表，铁芯、夹件绝缘电阻测试用DC2500V兆欧表，介质损耗因素在10kVAC电压下测试。6.空载电流和空载损耗测量；空载损耗大部分发生在铁芯内，由于磁通在硅钢片内以交流频率变化产生的损耗，而它以热的形式散出。而空载电流流经绕组产生的热损耗很小，可忽略不计。空载电流和空载损耗测量试验的目的：验证换流变铁芯的设计计算、工艺制造是否满足标准和技术条件的要求；检查换流变铁芯是否存在缺陷，如局部过热、局部测量不良等。验收要求：P0(kW)：≤111.8(1+15%)；I0(%)：≤0.13(1+30%)7.负载损耗及短路阻抗测量；该试验的目的是确定这两个重要性能参数是否满足标准、技术规范的要求，以及换流变绕组内是否存在缺陷。要求在50HZ和200HZ分别测量，最大相间阻抗小于2％。其中负载损耗Pk(kW)：50Hz：≤542(1+15%)，200HZ：≤580(1+15%)；短路阻抗（短路电压Uk(%)）：tap1:18.5(1±10%)，tap19:18.5(1±5%)，tap27:18.5(1±10%)。8.温升试验；目的：1）确定稳态条件下的顶部油的温升；2）确定油在相同条件下时的绕组温升。规定值：顶层油温升(K)：≤50；1.1-1.2绕组温升(K)：≤55；3.1-3.2绕组温升(K)：≤55。9.长时感应交流耐压试验（ACLD）；目的：长时感应交流耐压试验是考验换流变主绝缘和纵绝缘的重要手段。纵绝缘指绕组的匝间、层间、段间绝缘以及绕组对地、对其他绕组的绝缘。规定：预加电压(kV)：1.7Um/；测量电压(kV)：1.5Um/；持续时间(min)：60；局部放电量(pC)：≤300。10.短时外施交流耐压试验；目的：考核绕组对地、绕组之间的主绝缘强度。规定：1.1-1.2端：95kV，60s。11.冲击试验；操作冲击规定：1.1(kV)：-1175(1±3%)；3.1-3.2(kV)：-750(1±3%)雷电冲击规定：1）线端全波：1.1(kV)：-1550(1±
