电路板回流焊接工艺实时监控研究
一、引言
随着电子科技的不断发展，电路板已经成为了各种电子设备中不可或缺的一部分，在电路板制造过程中，焊接工艺是一个非常关键的工序。目前电路板焊接主要采用的是回流焊接工艺，回流焊接工艺可以将元件和电路板焊接在一起，是一种高效、可靠的电路板焊接工艺，但是在回流焊接的过程中存在着一些缺陷和不足，如焊点不良、焊接瑕疵等问题，这些问题会严重影响电路板的质量，甚至会导致电路板的失效，因此需要对回流焊接过程进行实时监控，以提高焊接工艺的稳定性和可靠性。
二、回流焊接工艺的基本原理
回流焊接是指在印制电路板上喷上的焊膏表面提前预热，放上元件，然后进行焊接，使得电路板上的元件和电路板焊接在一起的工艺。回流焊接工艺主要分为两个过程，即预热过程和焊接过程。
预热过程：回流焊炉的预热过程主要是为了使电路板和元件内部的水分等杂质逐渐排出，防止水分蒸汽在焊接过程中产生气泡，导致焊点空洞等问题。
焊接过程：在回流焊炉中，通过对焊膏的加热，使得焊膏中的铅和锡熔化，与元件的引脚和电路板焊盘进行熔合，形成焊点，达到元器件与电路板的连接。
三、回流焊接工艺存在的问题
1.温度不稳定问题：在回流焊接过程中，焊接区域的温度需要在一定温度之内，过高或过低的温度都会导致焊接质量的下降。
2.焊接缺陷问题：回流焊接过程中，容易产生焊点不良、焊点空洞、焊点断裂等问题。
3.气氛控制问题：在焊接过程中，需要保证氛围是稳定的，过高或过低的氛围对焊接质量都会有很大的影响。
四、回流焊接工艺实时监控技术
为了解决上述问题，需要采用回流焊接工艺实时监控技术，通过实时监控来控制焊接过程中的温度、氛围等参数，从而提高焊接工艺的稳定性和可靠性。

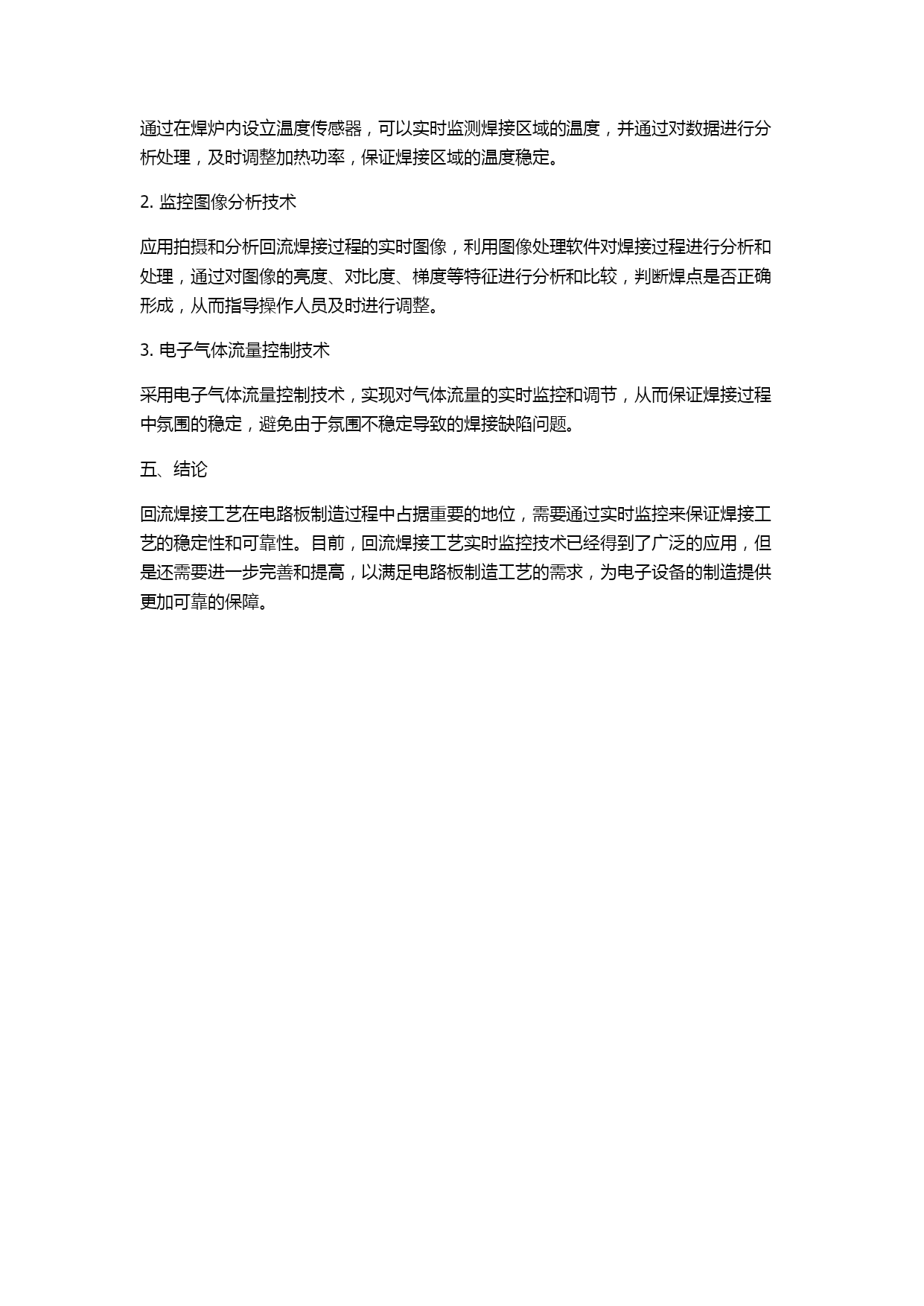

1.温度传感器监控
通过在焊炉内设立温度传感器，可以实时监测焊接区域的温度，并通过对数据进行分析处理，及时调整加热功率，保证焊接区域的温度稳定。
2.监控图像分析技术
应用拍摄和分析回流焊接过程的实时图像，利用图像处理软件对焊接过程进行分析和处理，通过对图像的亮度、对比度、梯度等特征进行分析和比较，判断焊点是否正确形成，从而指导操作人员及时进行调整。
3.电子气体流量控制技术
采用电子气体流量控制技术，实现对气体流量的实时监控和调节，从而保证焊接过程中氛围的稳定，避免由于氛围不稳定导致的焊接缺陷问题。
五、结论
回流焊接工艺在电路板制造过程中占据重要的地位，需要通过实时监控来保证焊接工艺的稳定性和可靠性。目前，回流焊接工艺实时监控技术已经得到了广泛的应用，但是还需要进一步完善和提高，以满足电路板制造工艺的需求，为电子设备的制造提供更加可靠的保障。
